12-82 Cutting-edge Modular Mounter HM520 Administrator's Gui de 6. 按下 < 更新 > 按钮。 以手动方式在 1 号贴装头安 装映射工具。 按下 < 确定 > 按钮。 如下所示地实行照明映射。
12-81
Machine Calibration

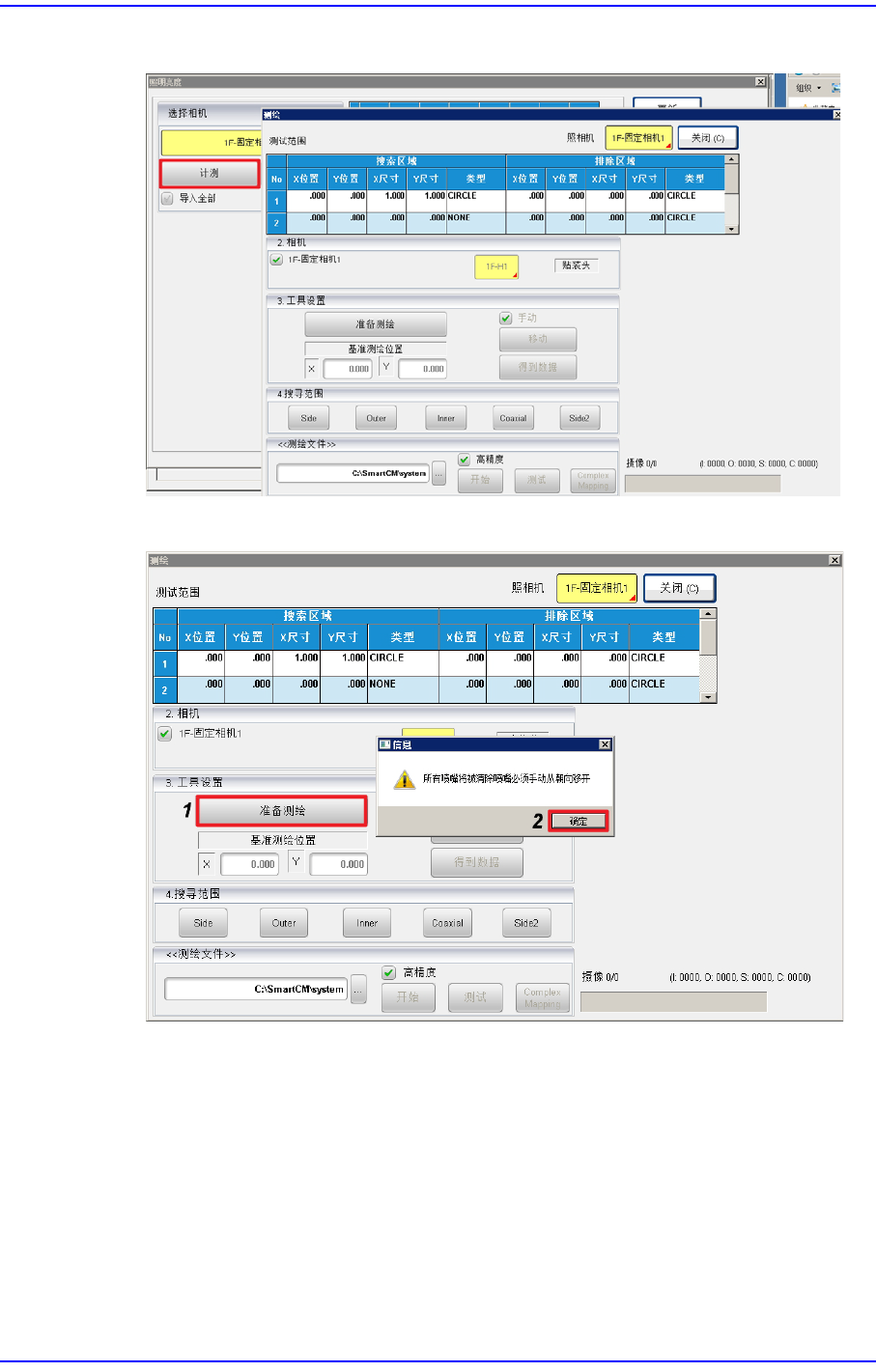

4. 按下<计划验>按钮。如下出现 “校正测试” 对话框。
5. 选择<准备测试> 按钮，清除全部贴装头的吸嘴。按下 < 确定>按钮。
12-82
Cutting-edge Modular Mounter HM520 Administrator's Guide

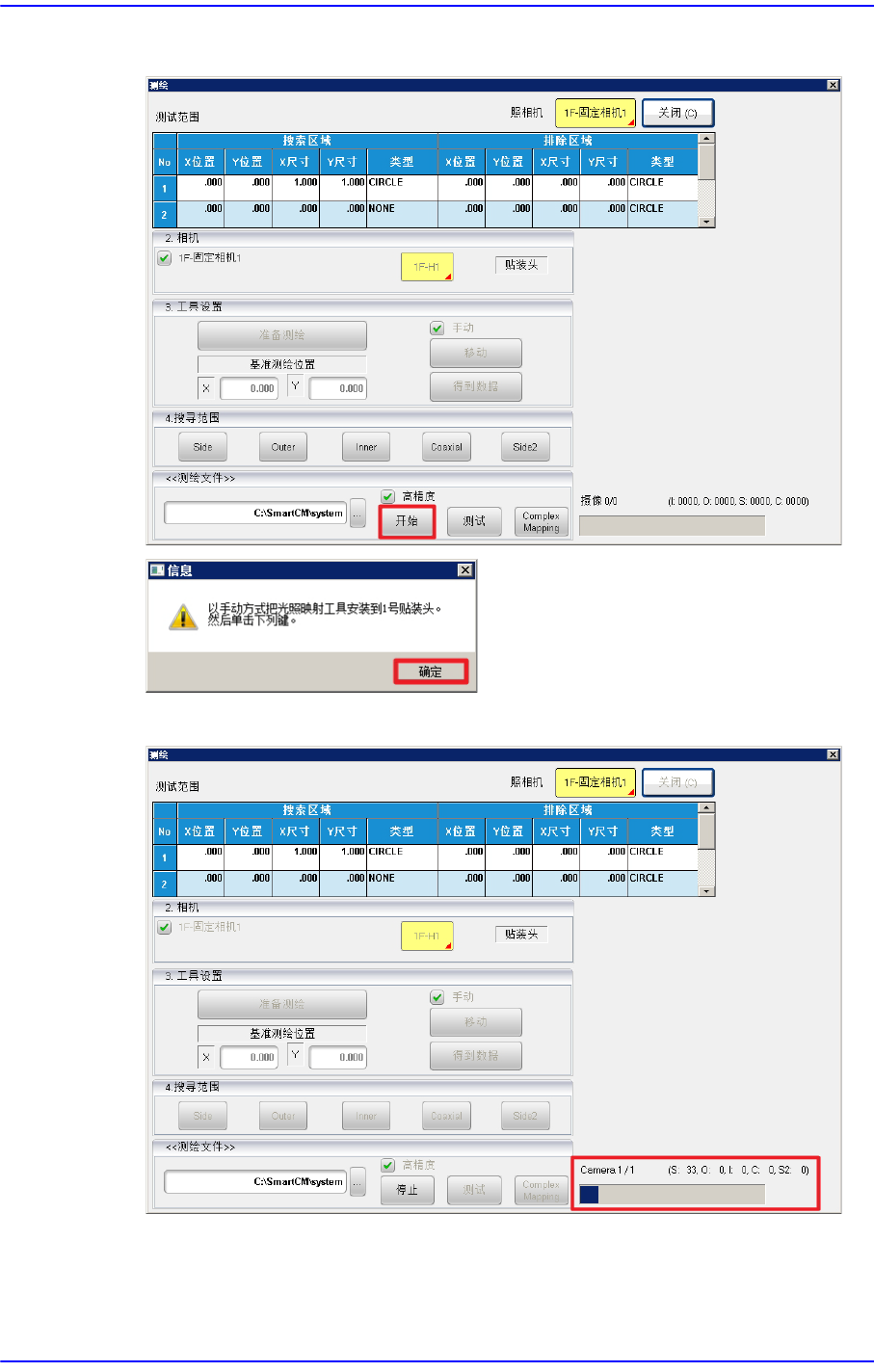

6. 按下<更新> 按钮。以手动方式在1 号贴装头安装映射工具。按下< 确定> 按钮。
如下所示地实行照明映射。
12-83
Machine Calibration

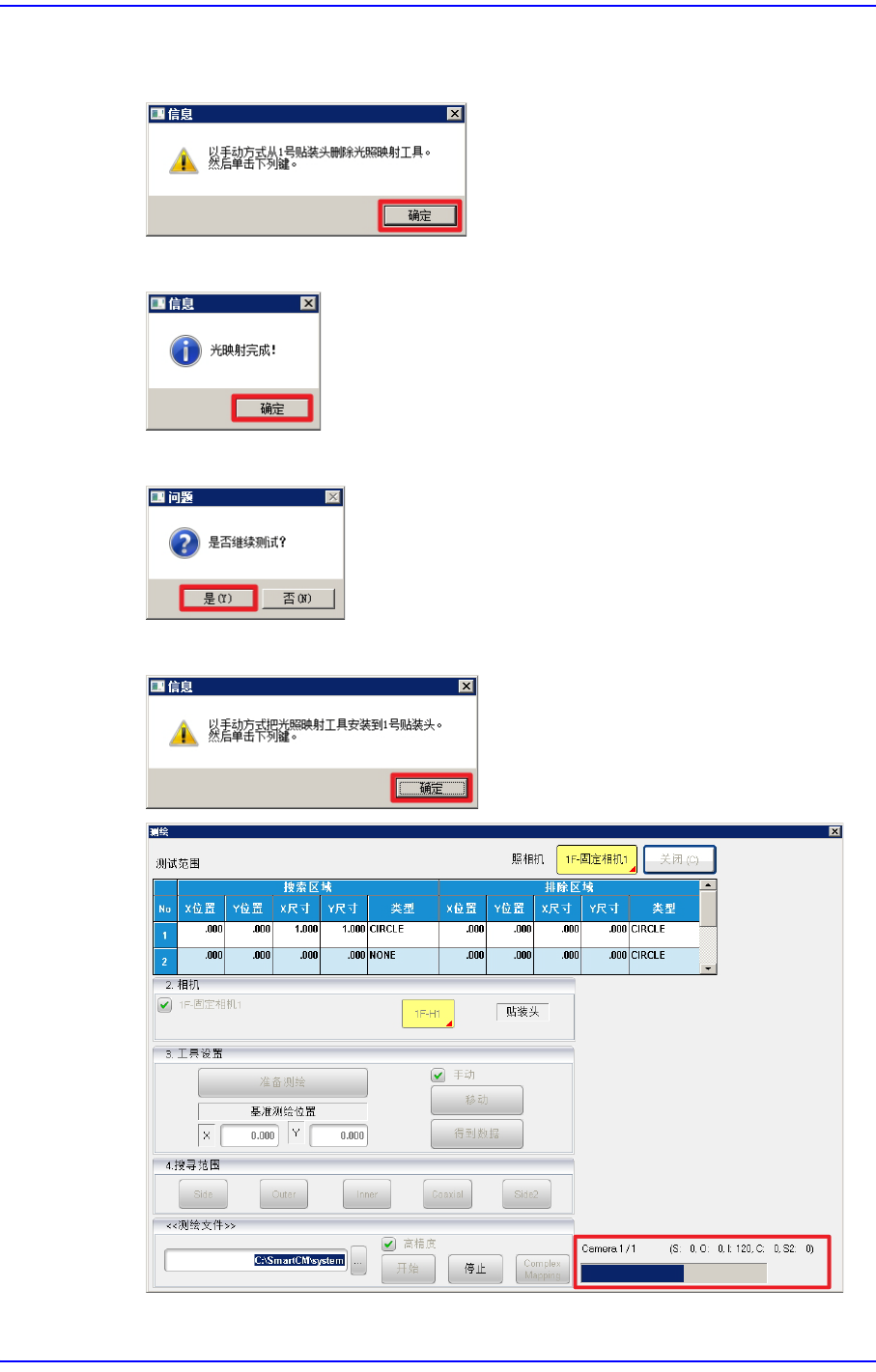

7. 照明映射完毕后，出现下列对话框。以手动方式从贴装头拿掉照明映射工具后，
按下< 确定> 按钮。
8. 照明映射完毕后，出现下列对话框。按下<确定> 按钮。
9. 针对照明映射结果进行测试。按下<是 (Y)> 按钮。
10. 为了进行测试，把照明映射工具安装到1号贴装头后按下<确定>按钮。
