12-95 Machine Calibration 4. 校准完毕后， 将如下出现 结果窗。 按下 < 更新 > 按 钮就能适用结果值。 5. 按照上述方法 在其余悬臂校准 Up Camera Thermal Position 。
12-94
Cutting-edge Modular Mounter HM520 Administrator's Guide
2. 在信息框上出现“Calibration is Prepared. To Calibrate, Click [Next].”的提示内容时
按下<下一步 > 按钮。
3. 贴装头模组朝固定相机移动并自动进行校准(Calibration)。
12-95
Machine Calibration
4. 校准完毕后，将如下出现结果窗。按下 < 更新>按钮就能适用结果值。
5. 按照上述方法在其余悬臂校准Up Camera Thermal Position。
12-96
Cutting-edge Modular Mounter HM520 Administrator's Guide
12.1.9.11. Head T-Axis Home Offset Calibration (HSH)
该校准作业测量R轴的Home Offset后让1号轴杆的销位于0度位置。实行该校准
时，需要对该悬臂的全部轴杆实行Head Offset 校准。

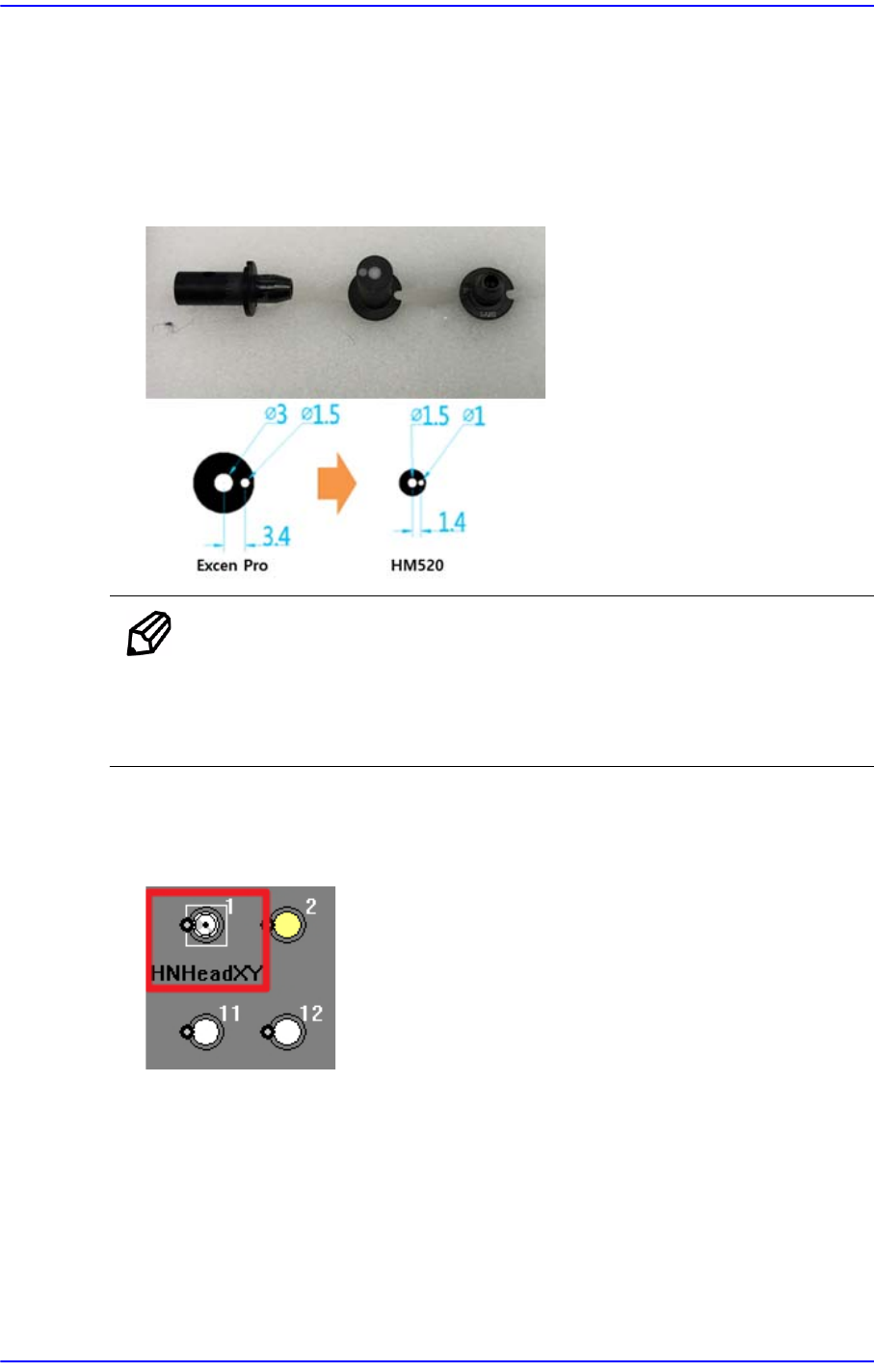

该校准作业可以使用专用吸嘴进行。
Calibration Tool: HNHeadXY Nozzle
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Head T-Axis Home Offset Calibration的实行方法如下。
1. 在ANC 上安装HNHeadXY喷嘴。
