12-102 Cutting-edge Modular Mounter HM520 Administrator's Gui de 3. 若出现下列消息， 按下 < 下一步 > 按钮。
12-101
Machine Calibration
12.1.9.12. Nozzle Holder Inspection (HSH, MFH)
识别吸嘴夹持器的Steel ball后测量Head X, Y, R 的大略Offset。
备注 该校正虽然是允许自动校正的最起码的Head Offset 测量功能，其
结果将保存在Head Offset。
因此，实行该校正后，应该对该悬臂的全部轴杆重新实行 Head
Calibration。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Nozzle Holder Inspection Calibration的实行方法如下。
1. 按下<Nozzle Holder Inspection> 按钮。

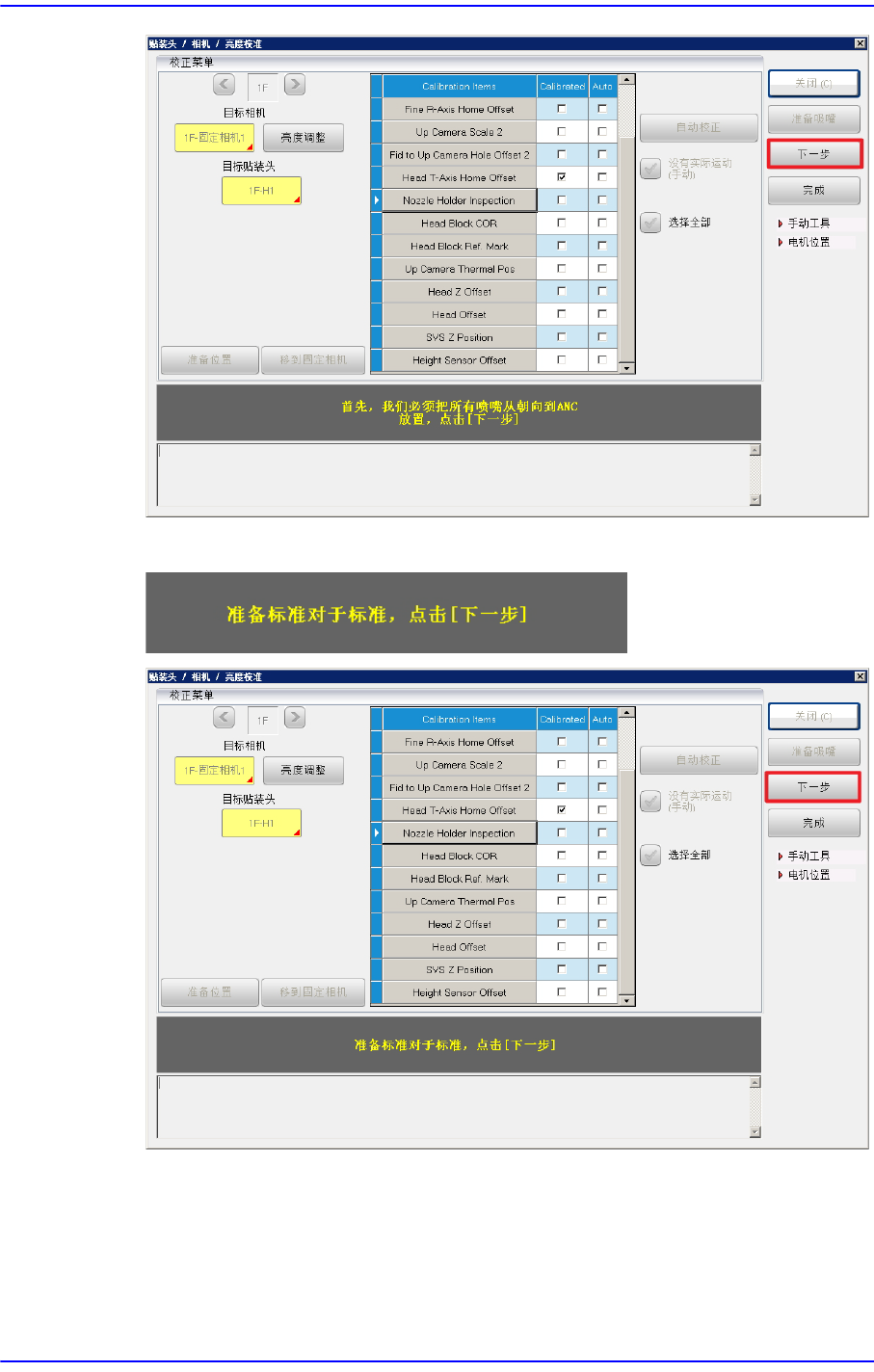

2. 若出现下列消息，按下 < 下一步> 按钮。
12-102
Cutting-edge Modular Mounter HM520 Administrator's Guide
3. 若出现下列消息，按下<下一步>按钮。
12-103
Machine Calibration
4. 按下<下一步>键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
5. 校准完毕后，将如下出现结果窗。按下 < 更新>键就能适用结果值。
6. 按照上述方法在其余悬臂校准Nozzle Holder Inspection。
备注 Nozzle Holder Inspection的校准基准值如下。
Head X, Y: -0.12 ~ 0.12 (mm)
Head R: -0.15 ~ 0.15 (mm)
