Machine Calibration
4. 按下<下一步>键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
5. 校准完毕后，将如下出现结果窗。按下 < 更新>键就能适用结果值。
6. 按照上述方法在其余悬臂校准Nozzle Holder Inspection。
备注 Nozzle Holder Inspection的校准基准值如下。
Head X, Y: -0.12 ~ 0.12 (mm)
Head R: -0.15 ~ 0.15 (mm)
12-104
Cutting-edge Modular Mounter HM520 Administrator's Guide
12.1.9.13. Head Z Offset Calibration (HSH, MFH)
该校准作业测量Z轴原点位置到PCB 上表面为止的距离。HSH 采用 Torque Limit方
式，MFH采用空气压力测量方式测量距离。MFH出现Head Z Offset测量错误时，请
检查空气压力状态。该校准作业可以使用专用吸嘴进行。

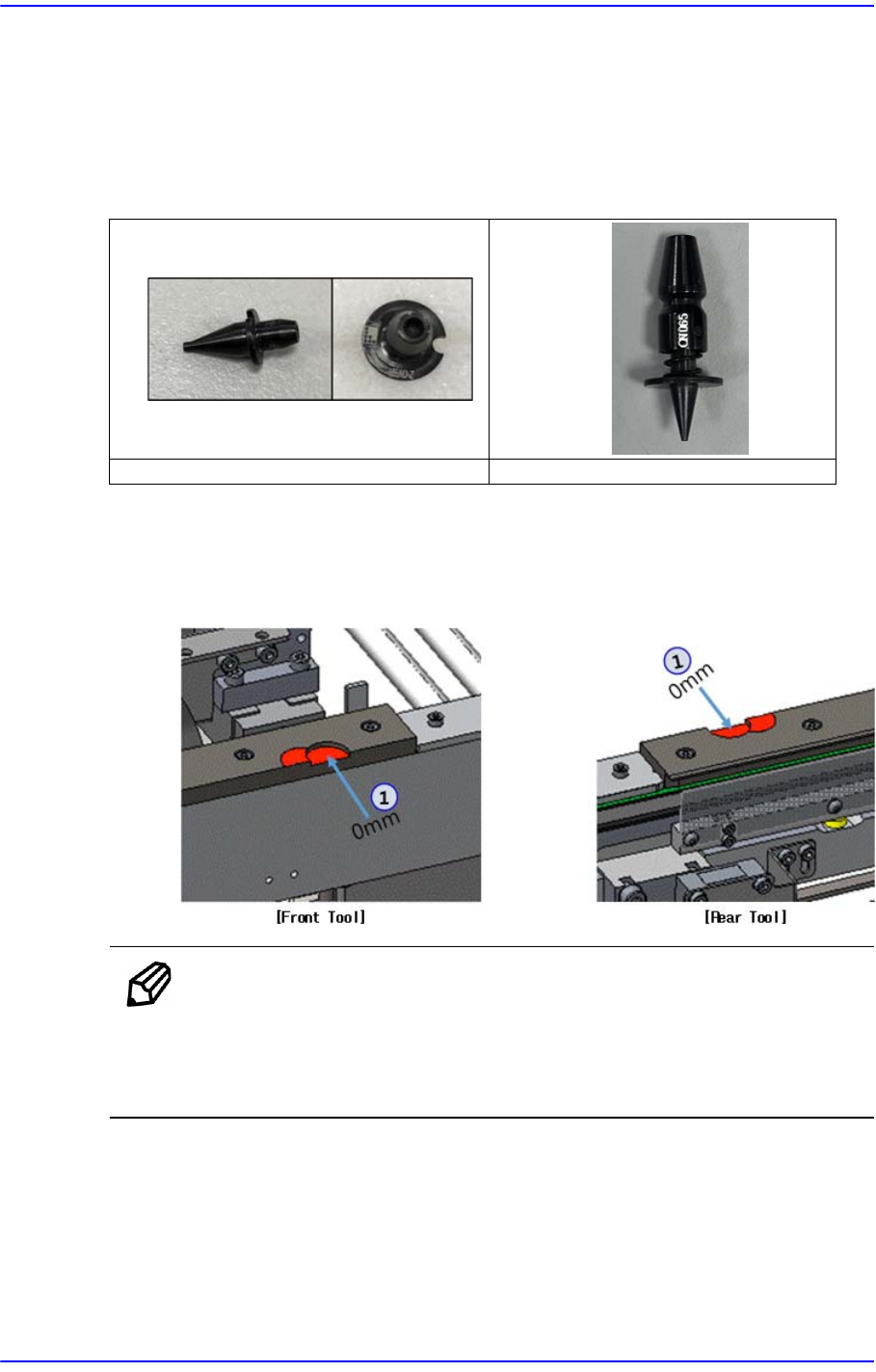

Calibration Tool
测量位置
HSH: Conveyor Cover 上方的Z Teach位置
MFH: Conveyor Cover 上方0mm 位置
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
HSH- HNHeadZ Nozzle MFH – CN065 Nozzle
12-105
Machine Calibration
Head Z Offset Calibration的实行方法如下。

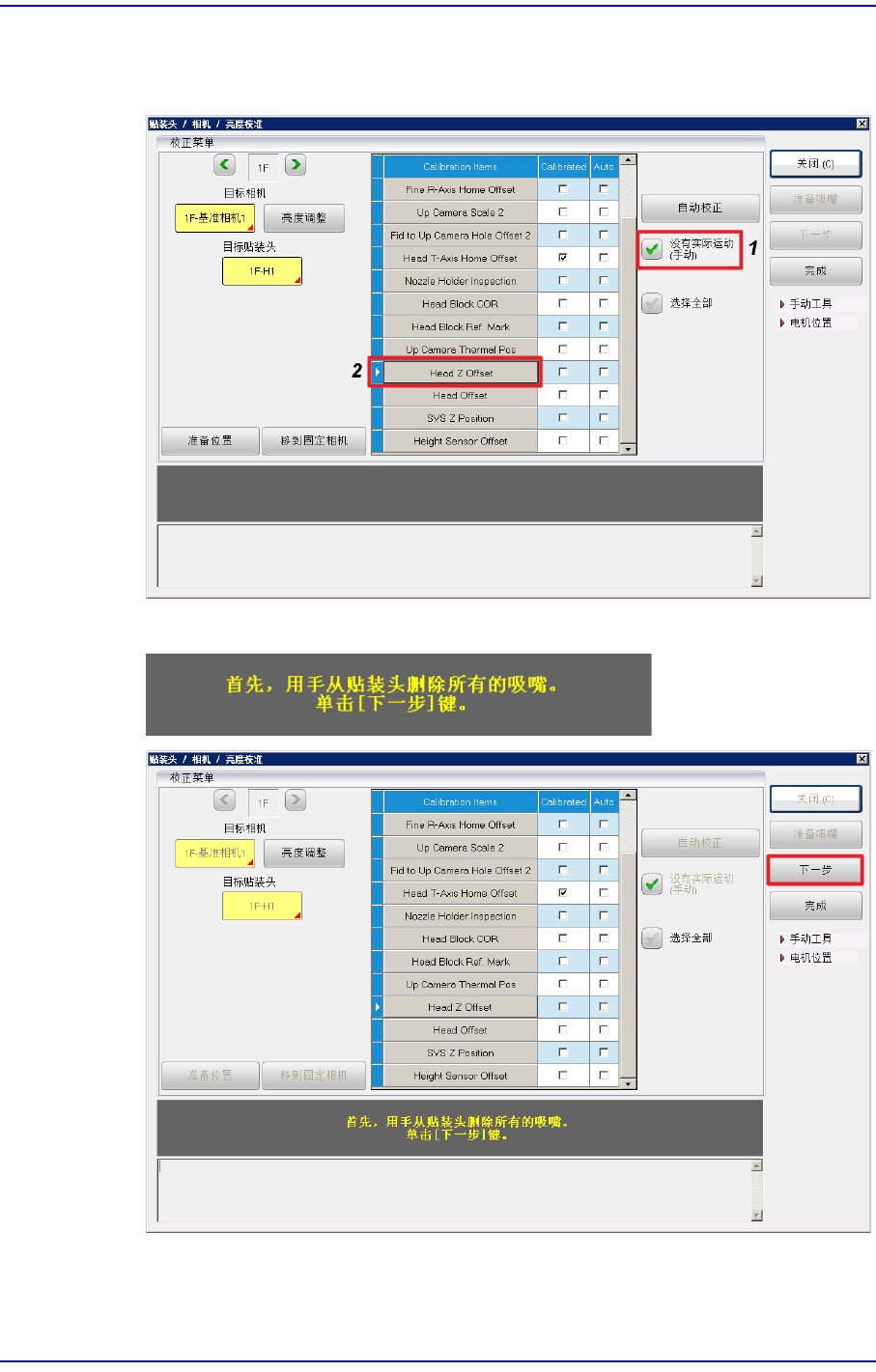

1. 选择<没有实际运动 (手动)>复选框后，按下 <Head Z Offset>按钮。
2. 若出现下列消息，按下 < 下一步> 按钮。
