12-108 Cutting-edge Modular Mounter HM520 Administrator's Gui de 测量结果可以在 < 系统设置 > 的 “ 头部 偏差 ” 对话框查 看。 8. 按照上述方法在其余悬臂校准 Head Z Offset 。 备注 正常的 Z Of fset 值如下。 所有的贴装头 : -0.35 ~ 0.35 (mm)
12-107
Machine Calibration

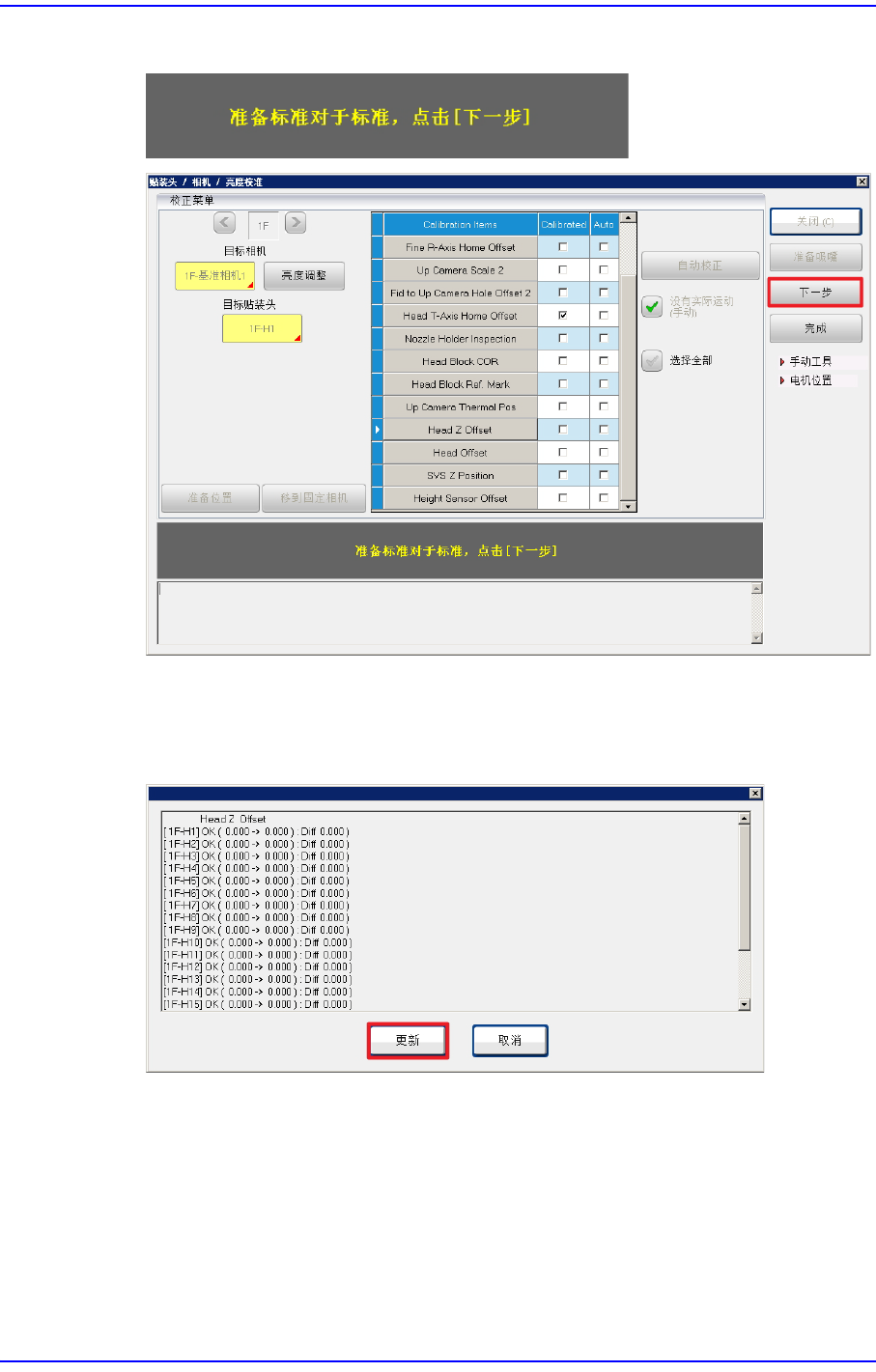

5. 若出现下列消息，按下 < 下一步> 按钮。
6. 1号Head的Calibration完成后，按下 < 下一步> 按钮，按2~5号步骤对其他Head
进行Calibration。
7. 校准完毕后，将如下出现结果窗。按下 < 更新>键就能适用结果值。
12-108
Cutting-edge Modular Mounter HM520 Administrator's Guide

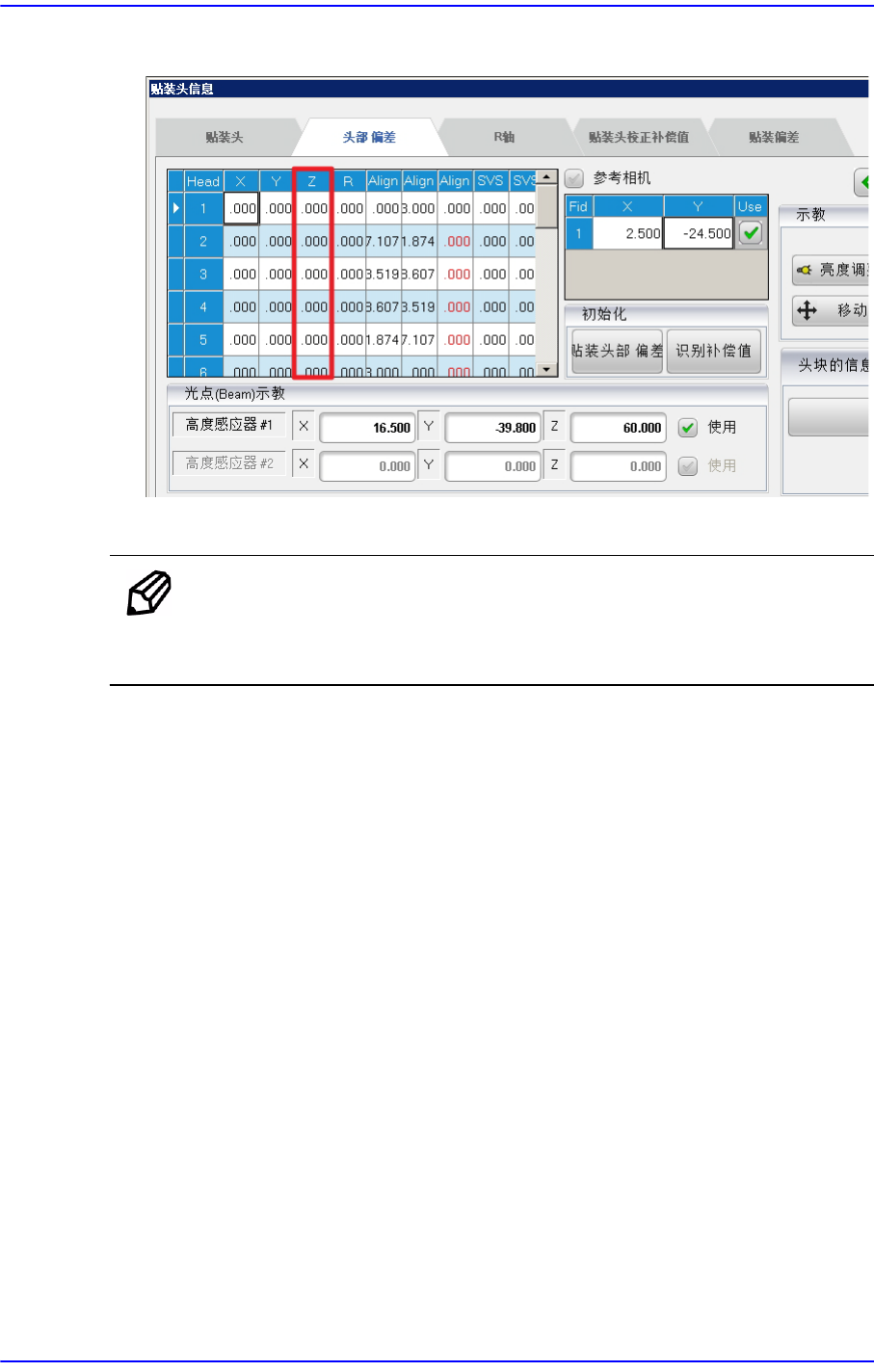

测量结果可以在<系统设置 >的“ 头部 偏差”对话框查看。
8. 按照上述方法在其余悬臂校准Head Z Offset。
备注 正常的Z Offset值如下。
所有的贴装头: -0.35 ~ 0.35 (mm)
12-109
Machine Calibration

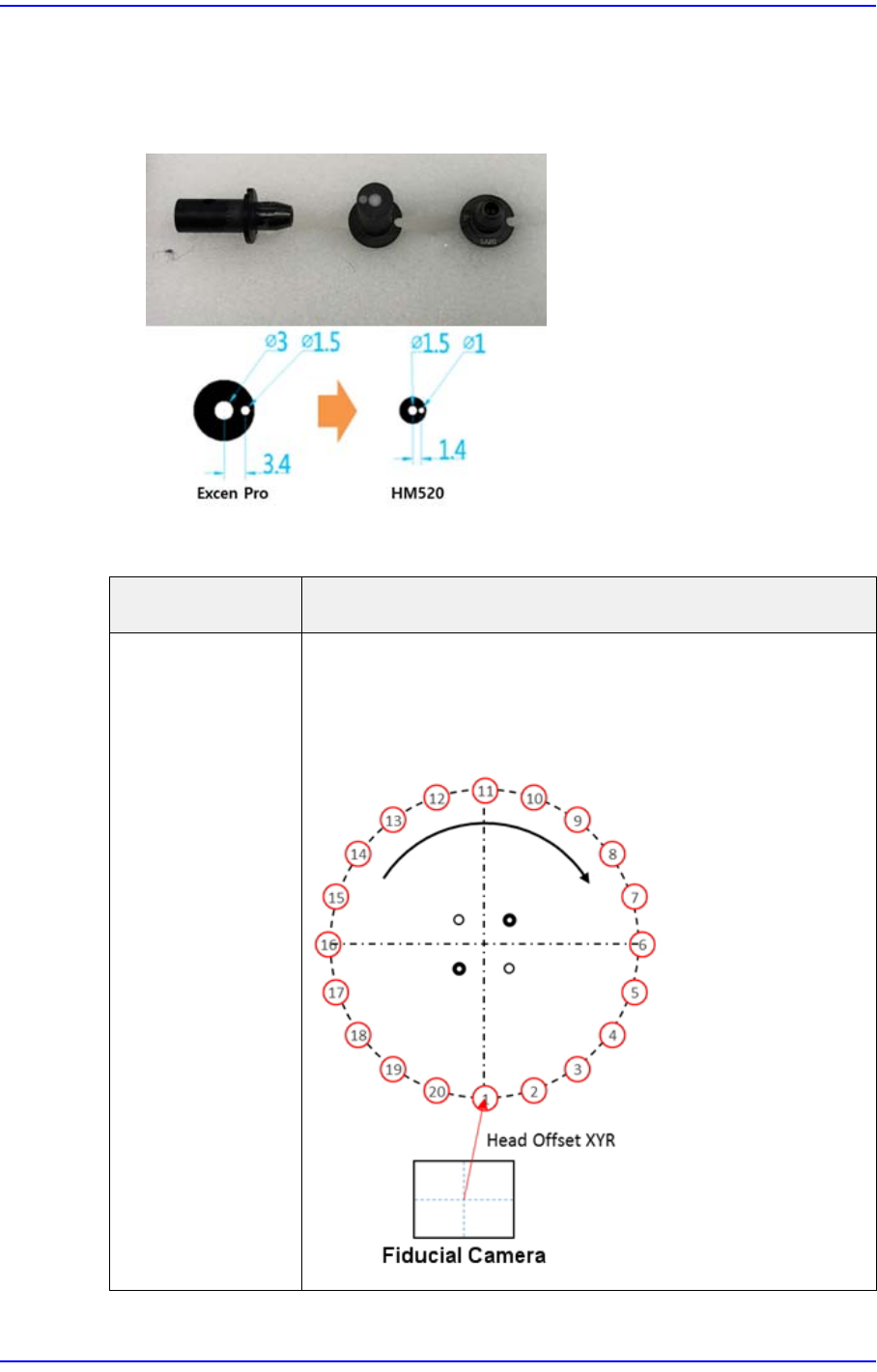

12.1.9.14. Head Offset Calibration (HSH)
该校正利用各种方法测量 Head 的Offset。该校正可以利用专用吸嘴实行。
Calibration Tool: HNHeadXY Nozzle
在Head Offset Calibration测量的细目如下。
项目
Description
Head XY Offset
测量悬臂的基准相机中心到各贴装头中心的距离(XY
Offset)。该补偿(Offset)是各贴装头以基准相机(Fiducial
Camera)的中心为基准在1号位置吸附 / 贴装元件时的 X/Y补
偿(Offset)。
