12-115 Machine Calibration Run Out Offset 和 H ead to Align Offset 结 果可以在 < 系统设置 > 的 “ 贴装头 ” 对话 框查看。 8. 按照上述方法 在其余悬臂校准 Head Offset 。
12-114
Cutting-edge Modular Mounter HM520 Administrator's Guide

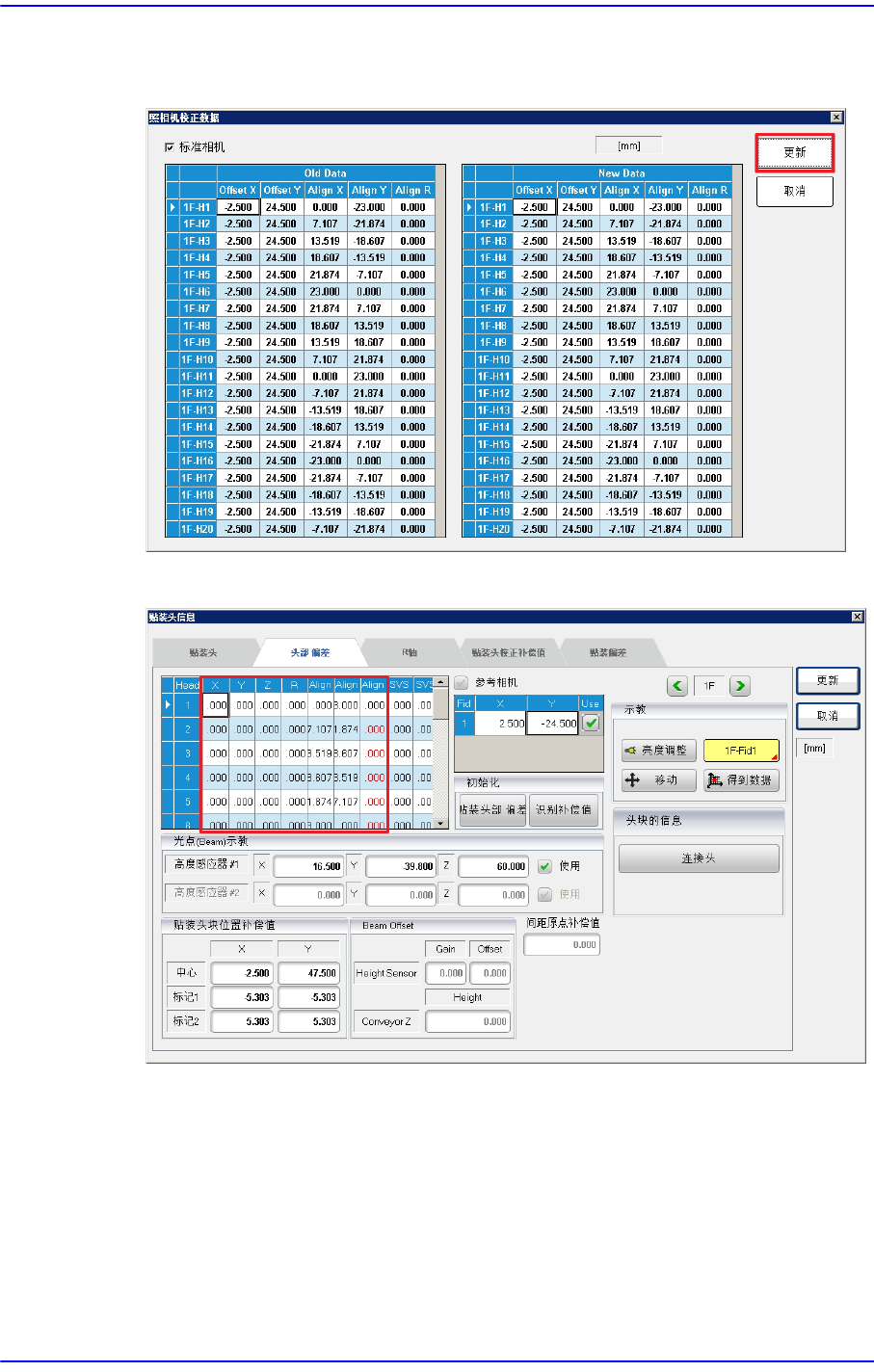

7. 全部贴装头的校准完毕后，将如下出现结果窗。按下<更新>键就能适用临时保
存的贴装头的偏移(Offset)。
测量结果可以在<系统设置 >的“ 头部 偏差”对话框查看。
12-115
Machine Calibration

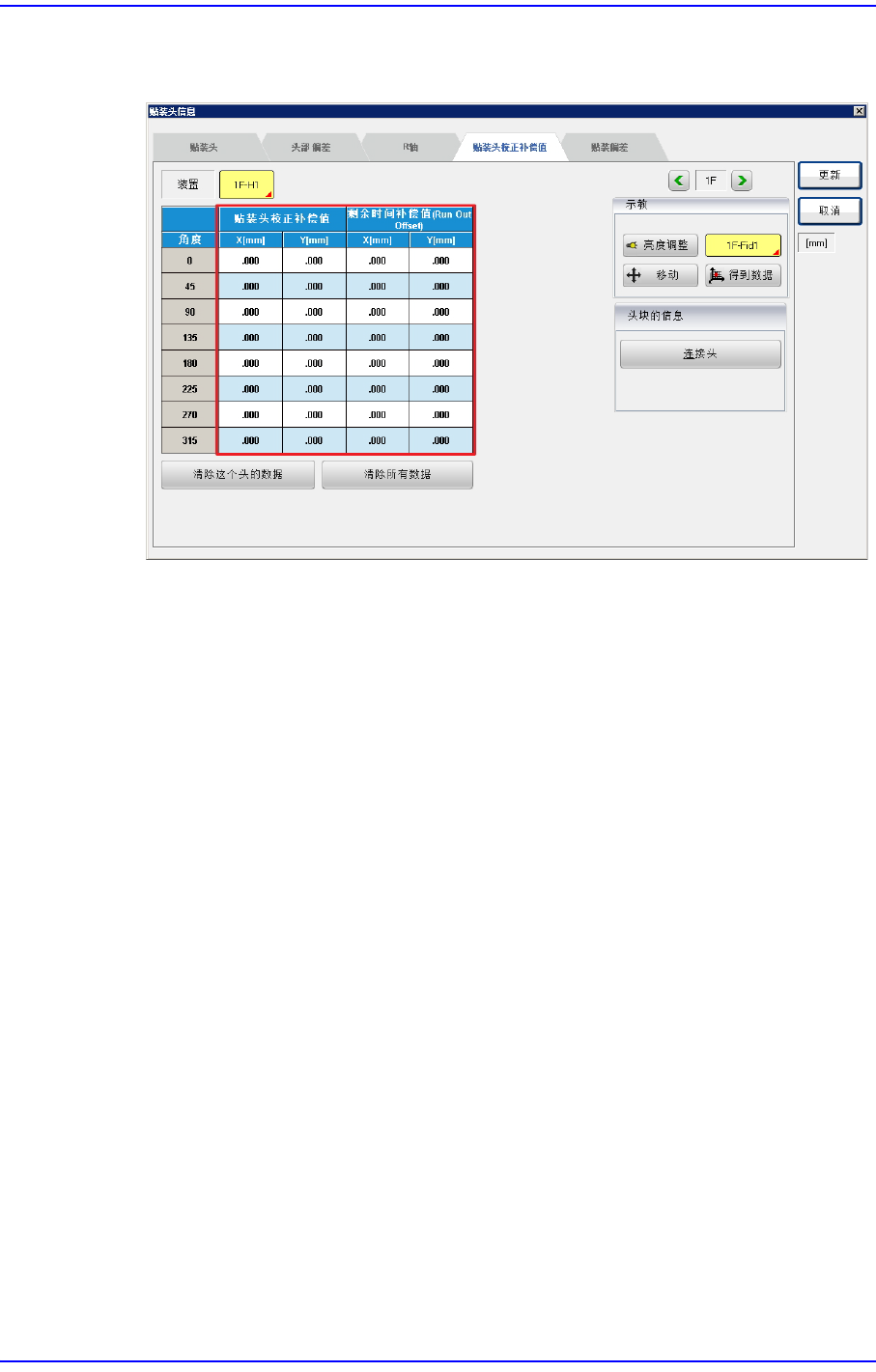

Run Out Offset和Head to Align Offset结果可以在<系统设置>的“贴装头” 对话
框查看。
8. 按照上述方法在其余悬臂校准Head Offset。
12-116
Cutting-edge Modular Mounter HM520 Administrator's Guide
备注 Head Offset的校准基准值如下。
Gantry 1(Head 1~20)
Head Offset X: -0.06 ~ 0.06 (mm)
Head Offset Y: -0.06 ~ 0.06 (mm)
Head R Offset: -9 ~ 9 (deg)
Head Align R Offset (deg)
Head 1: -9 ~ 9
Head 2: 9 ~ 27
Head 3: 27 ~ 45
Head 4: 45 ~ 63
Head 5: 63 ~ 81
Head 6: 81 ~ 99
Head 7: 99 ~ 117
Head 8: 117 ~ 135
Head 9: 135 ~ 153
Head 10: 153 ~ 171
Head 11: 171 ~ 189
Head 12: 189 ~ 207
Head 13: 207 ~ 225
Head 14: 225 ~ 243
Head 15: 243 ~ 261
Head 16: 261 ~ 279
Head 17: 279 ~ 297
Head 18: 297 ~ 315
Head 19: 315 ~ 333
Head 20: 333 ~ 351
Run Out Offset X, Y : -0.08 ~ 0.08 (mm)
Head to Align Offset X, Y: -0.05 ~ 0.05 (mm)
Head Align Offset X, Y
Head Offset X(mm) Offset Y(mm)
Head 1
-0.1 ~ 0.1 -24.0 ~ -22.0
