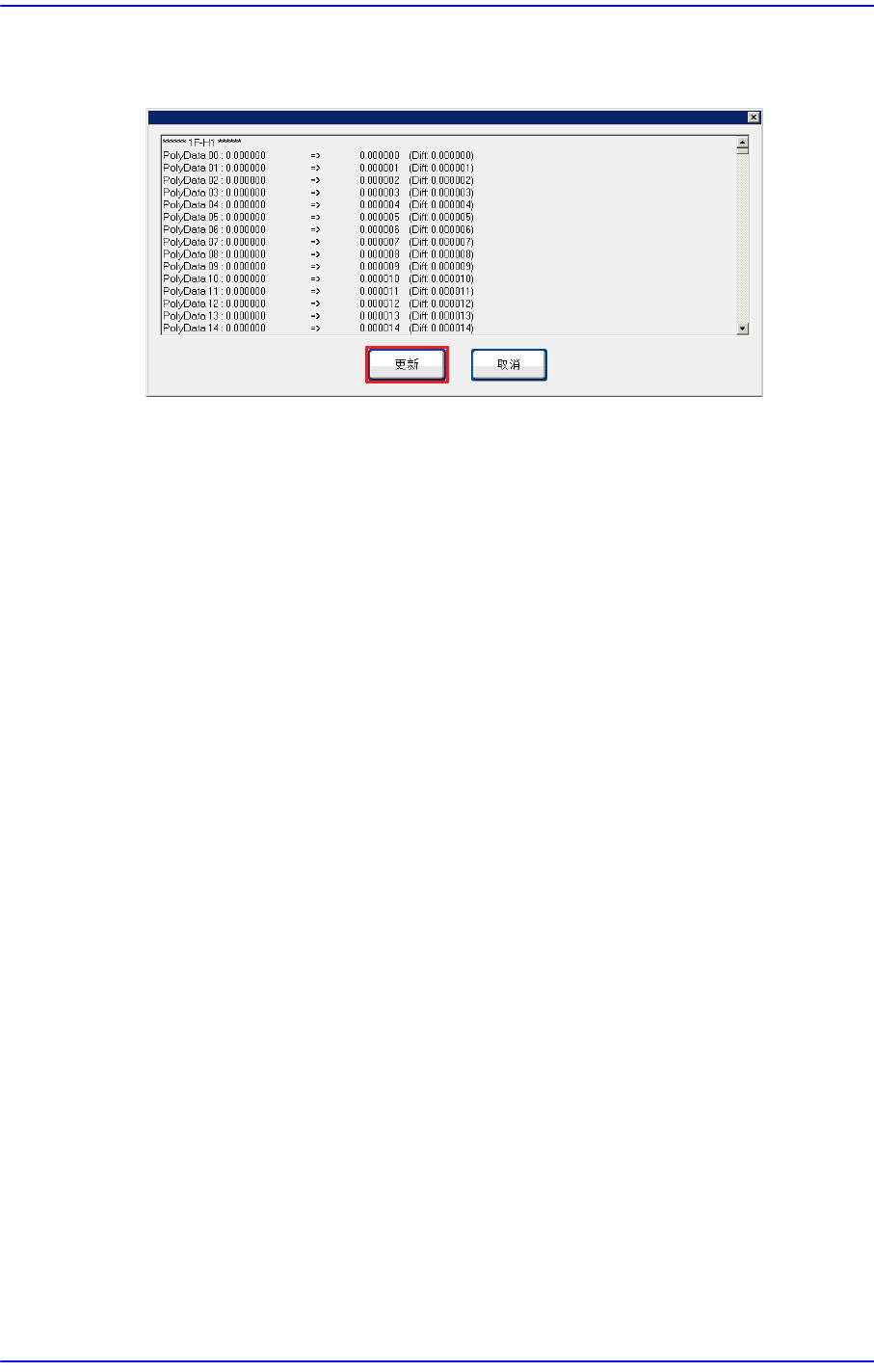

7. 全部贴装头的校准完毕后，将如下出现结果窗。按下<更新>键就能适用临时保
存的贴装头的偏移(Offset)。
8. 按照上述方法在其余悬臂校准Head T-Axis Offset。
12-127
Machine Calibration
12.1.9.17. SVS Z Position Calibration (HSH, MFH)
该校准作业测量SVS相机的中心到吸嘴末端为止的高度。利用这里测量出来的偏移
来检查有没有吸附元件、元件厚度、有没有插入吸嘴。
SVS Z Position Calibration可以自动或手动执行。
Calibration Tool
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
SVS Z Position Calibration的实行方法如下。

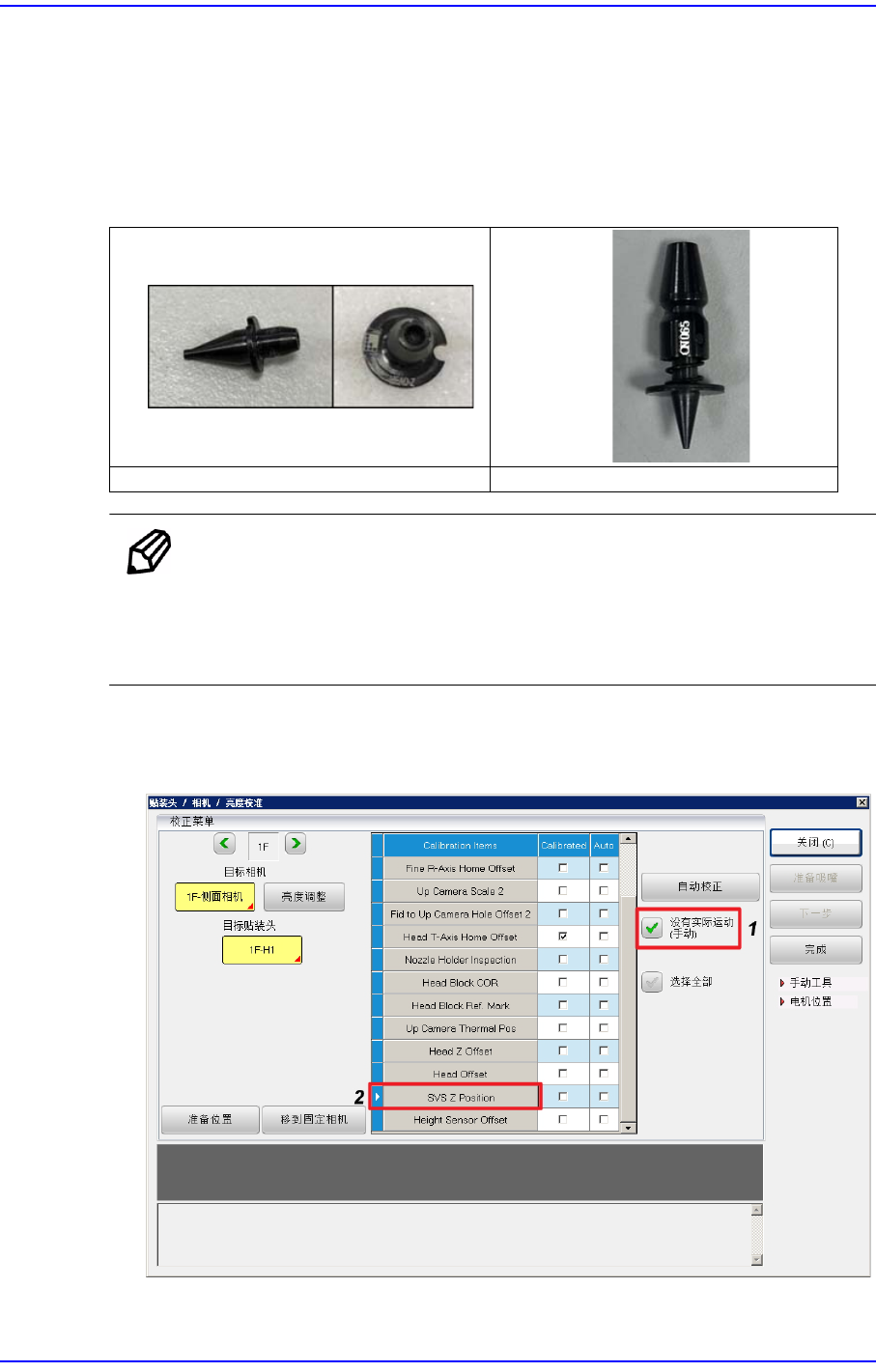

1. 选择<没有实际运动 (手动)>复选框后，按下 <SVS Z Position> 按钮。
HSH- HNHeadZ Nozzle MFH – CN065 Nozzle
12-128
Cutting-edge Modular Mounter HM520 Administrator's Guide
2. 若出现下列消息，按下<下一步>按钮。
3. 若出现下列消息，按下<下一步>按钮。
