12-130 Cutting-edge Modular Mounter HM520 Administrator's Gui de 6. 1 号 Head 的 Calibration 完成后， 按下 < 下一步 > 按钮， 按 2~ 5 号步骤对 其他 Head 进行 Calibration 。 7. 全部贴装头的校准完毕后， 将如下出现结 果窗。 按下 < 更新 > 键就能适用 临时保 存的贴装头的偏移…
12-129
Machine Calibration
Gantry向前移动时，在1号Head 上插入Calibration工具。

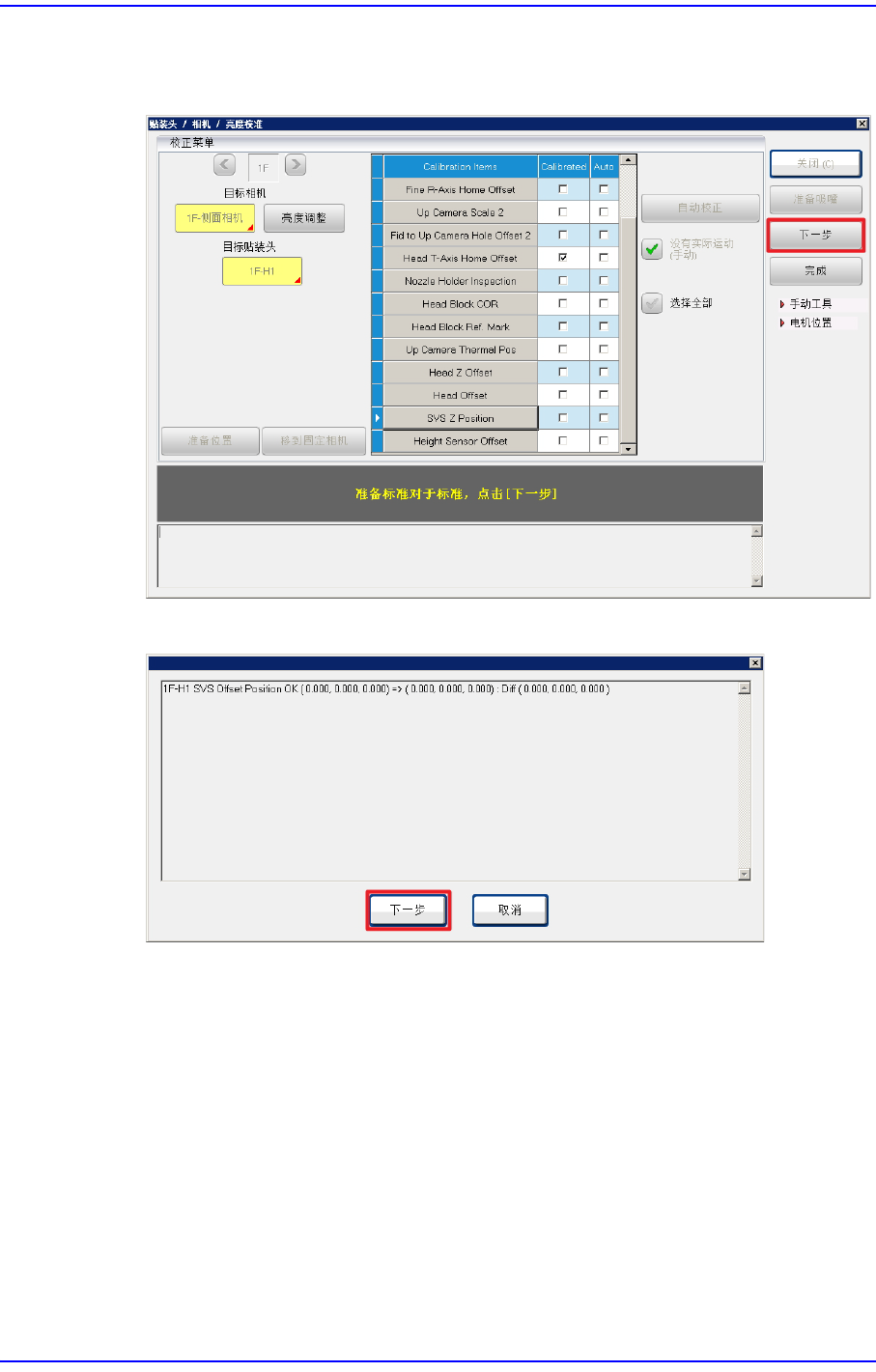

4. 按下<下一步>键时，自动进行校准(Calibration)。
5. 校准完毕后，将出现提示窗口。按下 < 下一步> 按钮。
12-130
Cutting-edge Modular Mounter HM520 Administrator's Guide
6. 1号Head 的Calibration完成后，按下< 下一步> 按钮，按2~5号步骤对其他Head
进行Calibration。
7. 全部贴装头的校准完毕后，将如下出现结果窗。按下<更新>键就能适用临时保
存的贴装头的偏移(Offset)。
12-131
Machine Calibration

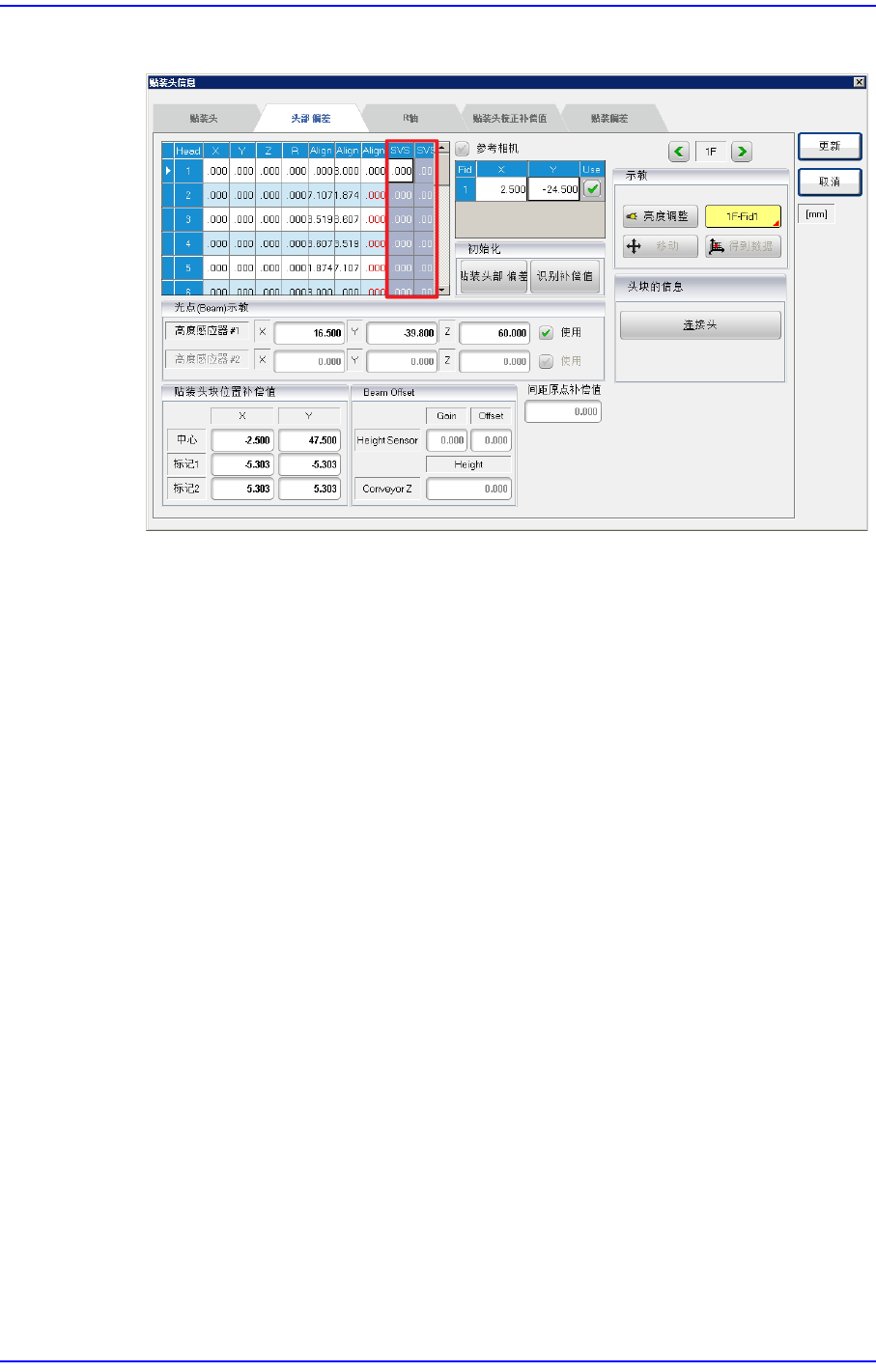

测量结果可以在<系统设置 > 的“ 头部 偏差 ”对话框查看。
8. 按照上述方法在其余悬臂校准SVS Z Position。
