12-145 Machine Calibration 2. 按下 < 更新 > 按钮 。 3. 若出现下列消 息， 在 Pallet 上安装 Tr a y 后按下 < 下一步 > 按钮。
12-144
Cutting-edge Modular Mounter HM520 Administrator's Guide
4. 按下<更新 > 按钮。
盘式供料器底座的原点的方法如下。

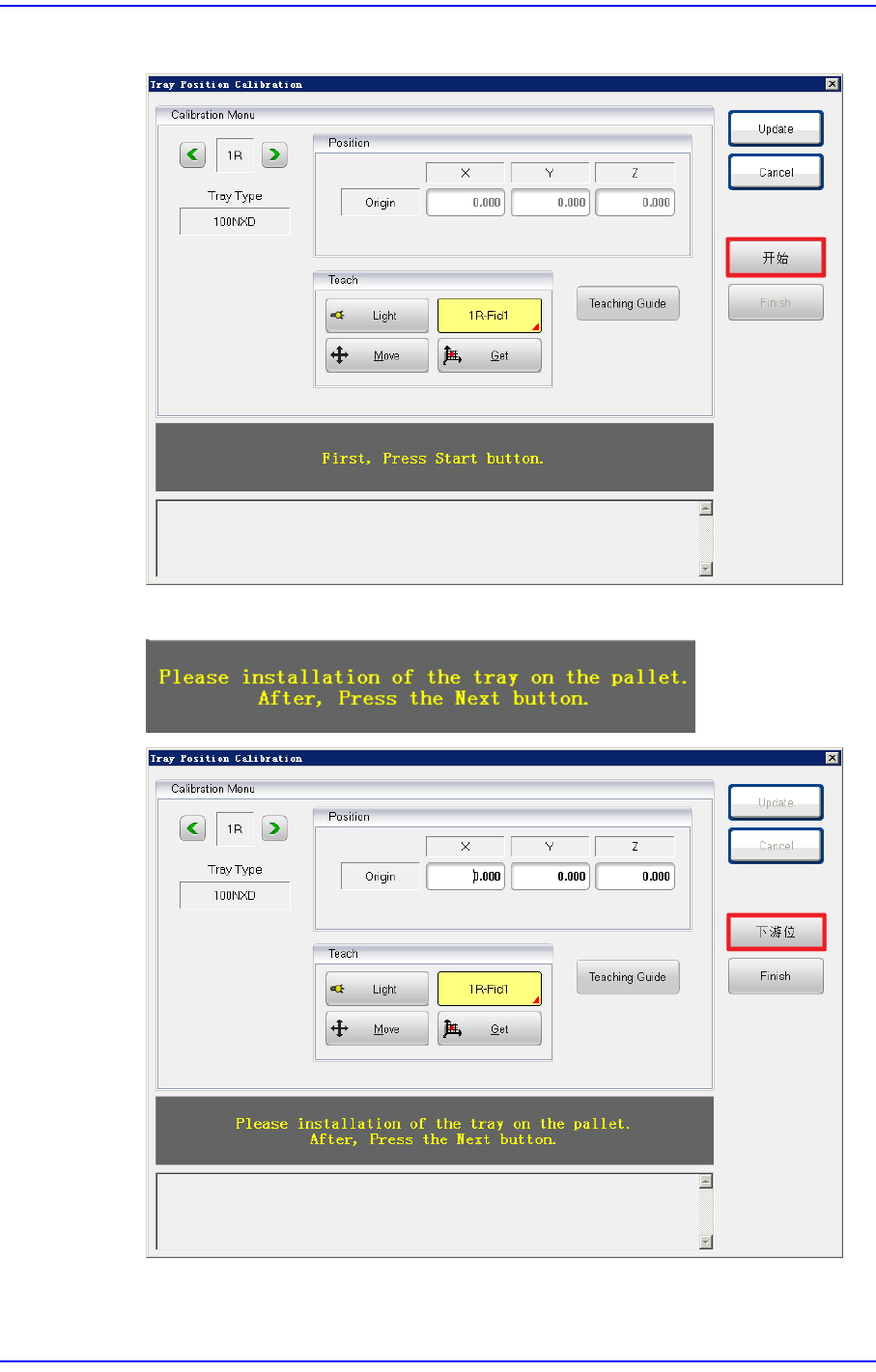

1. 按下<Direct Tray Position>或 <Single Tray Position>按钮。
12-145
Machine Calibration
2. 按下<更新>按钮。
3. 若出现下列消息，在 Pallet 上安装Tray 后按下< 下一步>按钮。
12-146
Cutting-edge Modular Mounter HM520 Administrator's Guide

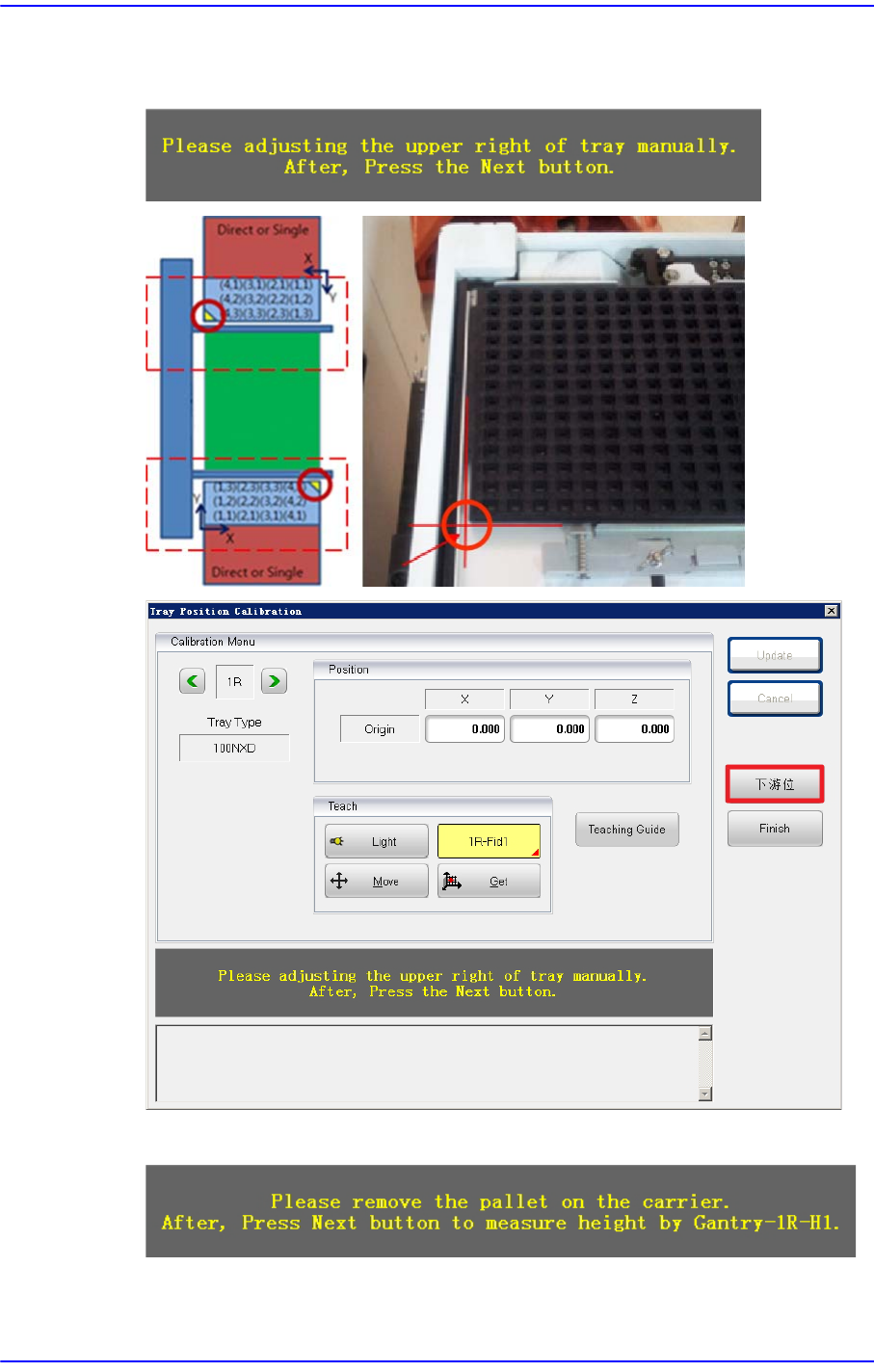

4. 若出现下列消息，使用Vision 窗口的Jog功能对Pallet 的X、 Y原点坐标进行
Teaching 后，按下< 下一步>按钮。
5. 从Tray 中取出Pallet 后，按下 <下一步>按钮。
