12-148 Cutting-edge Modular Mounter HM520 Administrator's Gui de 6. Calibration 完成后， 按下 <O K> 按钮， 再按下 < 更新 > 按钮后保存结果值。
12-147
Machine Calibration

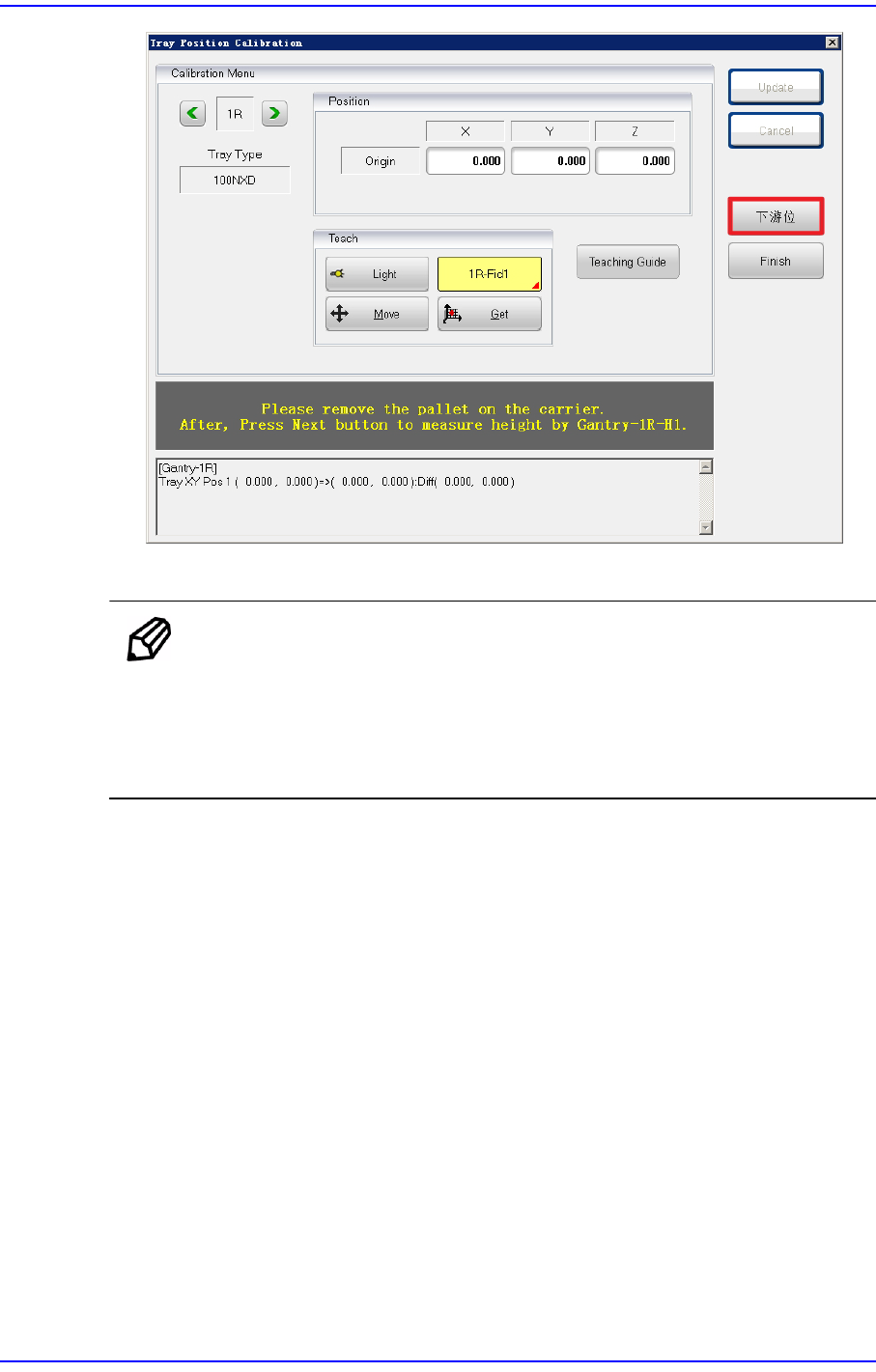

按下< 下一步> 按钮，就会测量高度。
备注 不使用高度传感器时，在Head的喷嘴座里插入喷嘴后，用真空压
力测量Z值。这时候，插入头部的吸嘴夹持器的吸嘴如下。
HS Head: HN040
MF Head: CN065
12-148
Cutting-edge Modular Mounter HM520 Administrator's Guide

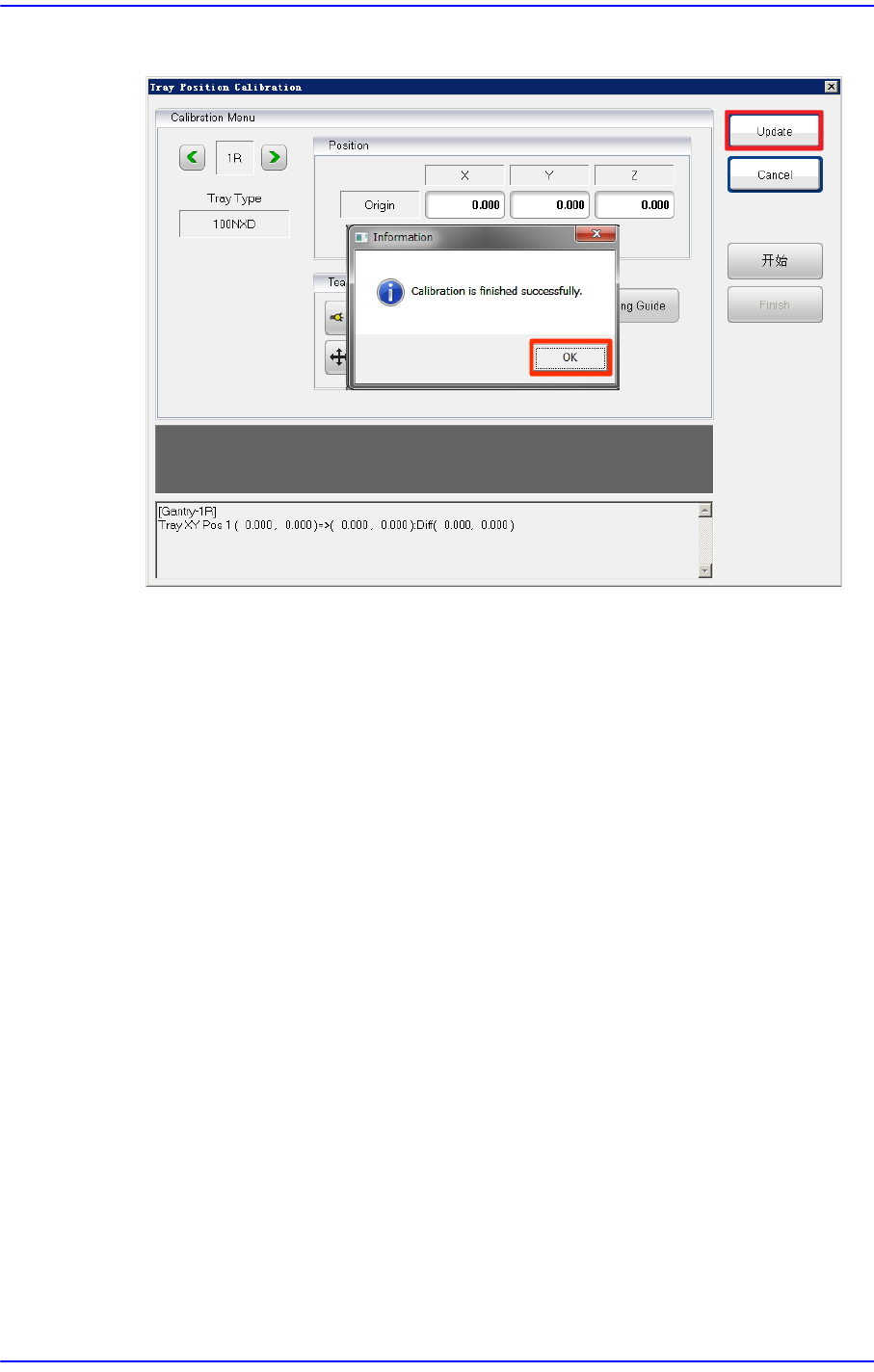

6. Calibration完成后，按下<OK>按钮，再按下< 更新> 按钮后保存结果值。
12-149
Machine Calibration

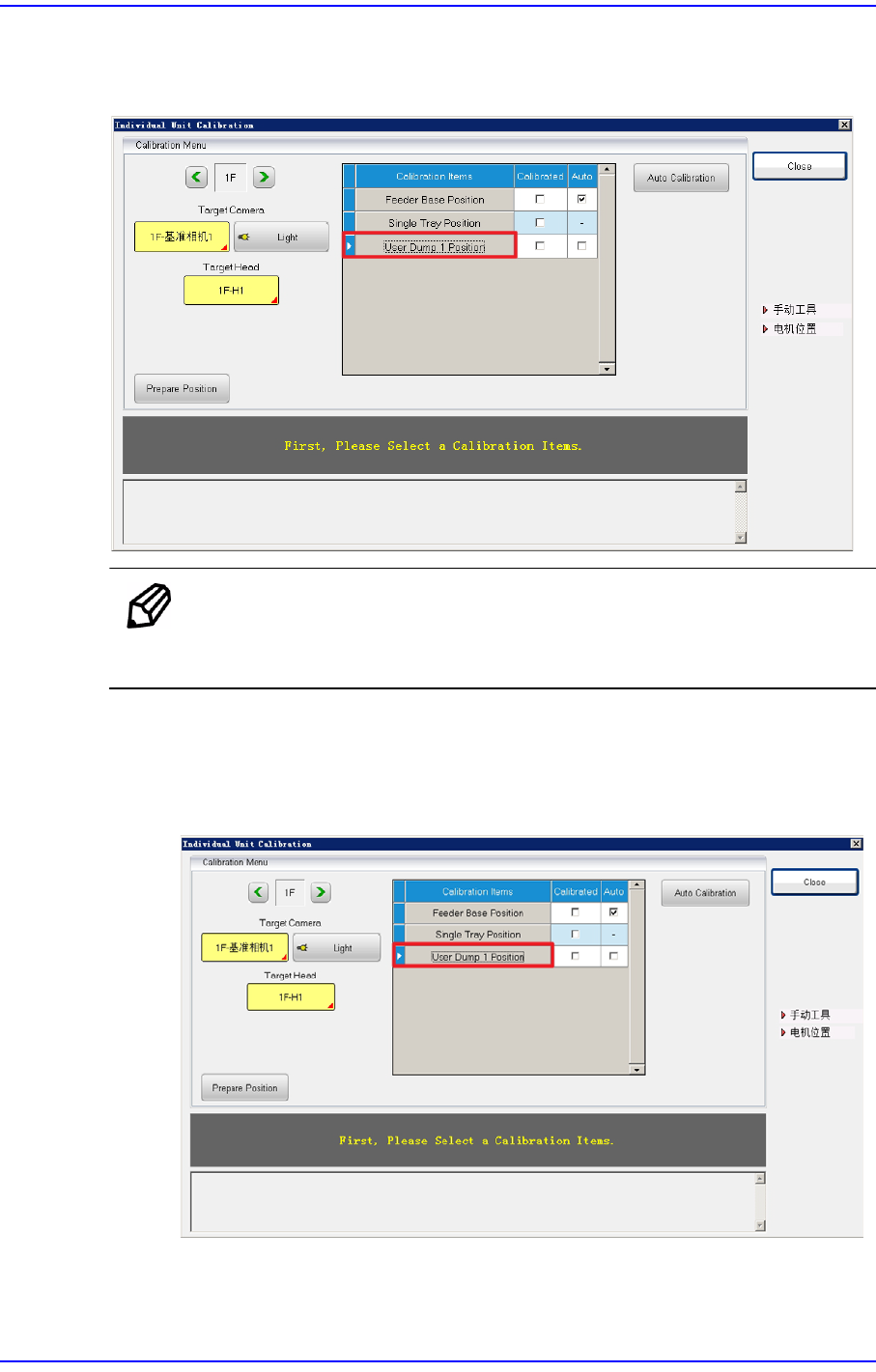

12.1.11.3. User Dump Position Calibration
校准使用者抛料盒的原点 (Origin)。
备注 选择‘ 系统设定'菜单的‘外围设备 ' 子菜单后，在‘废料盒’选项卡
对话框设置成“使用使用者抛料盒”。
使用者抛料盒的设置方法如下。
有基准符号的Dump Box 时
1. 按下<User Dump Position>按钮。
