13-1
系统设置
第13章. 系统设置
叙述除前一章记述的校正项目以外的系统设定。
本菜单里的项目在设备出货时已被设定完毕。除了因设备维护而需要重新设置的情
形以外，请不要执行“Calibration(System Setup)”。
警 告 设置状态如果被非指定的操作人员改变可能会损伤设备或引起
人员受伤。除了被指定的操作人员以外的其他人员绝不可以任意
改变设备设置状态。
选择‘ 系统设置’菜单的子菜单时，该对话框显示在画面上。在显示了相当于子菜单
的对话框的状态下再一次选择菜单时，将显示相应对话框。

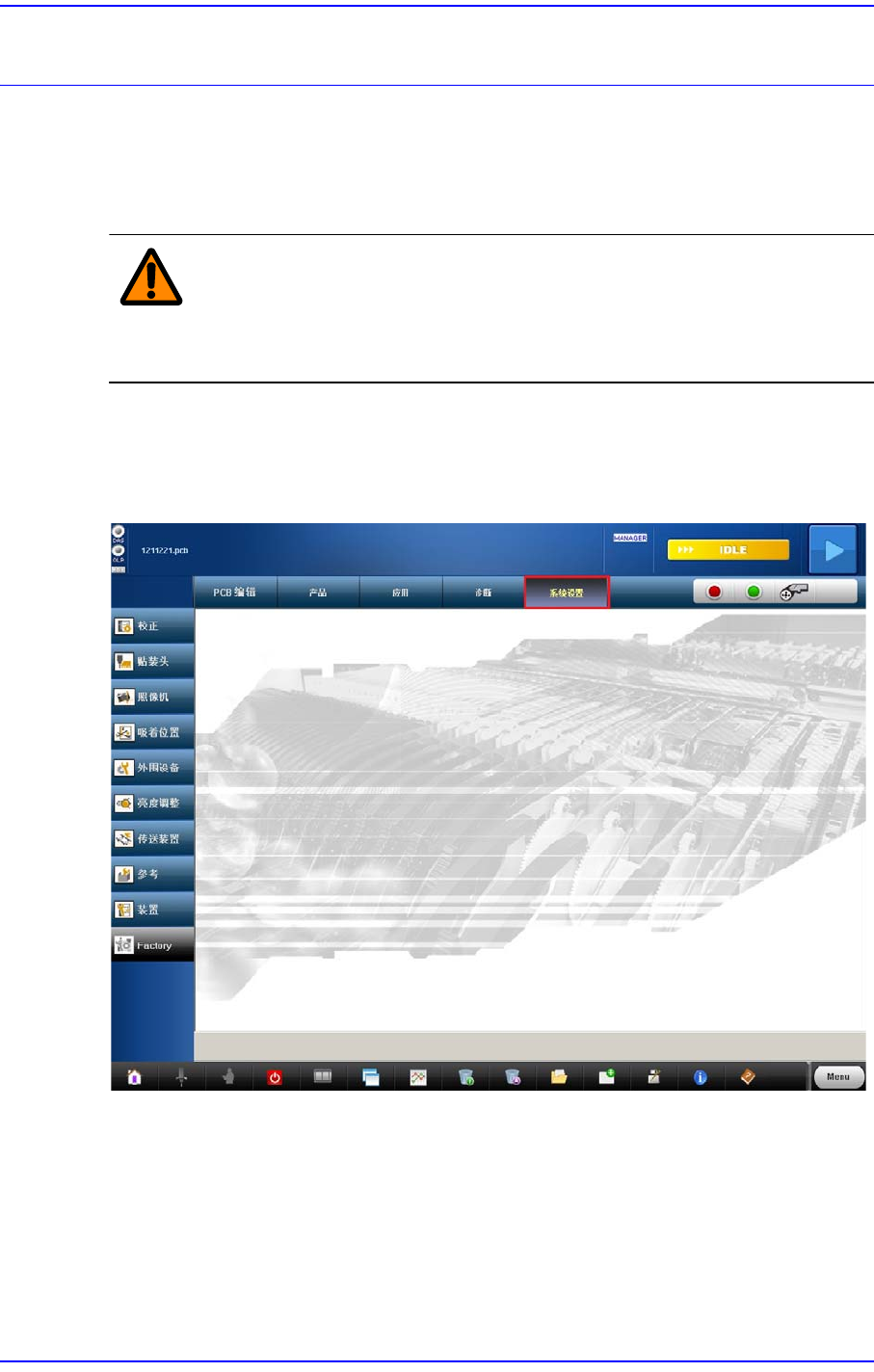

图
13.1
选择
‘
系统设置
’
菜单的状态
13-2
Cutting-edge Modular Mounter HM520 Administrator's Guide
13.1. 位置 (Position)
设定设备的Feeder Base原点及系统回收箱的位置。
13.1.1. 喂料器基座
设置喂料器底座的原点（Origin）。

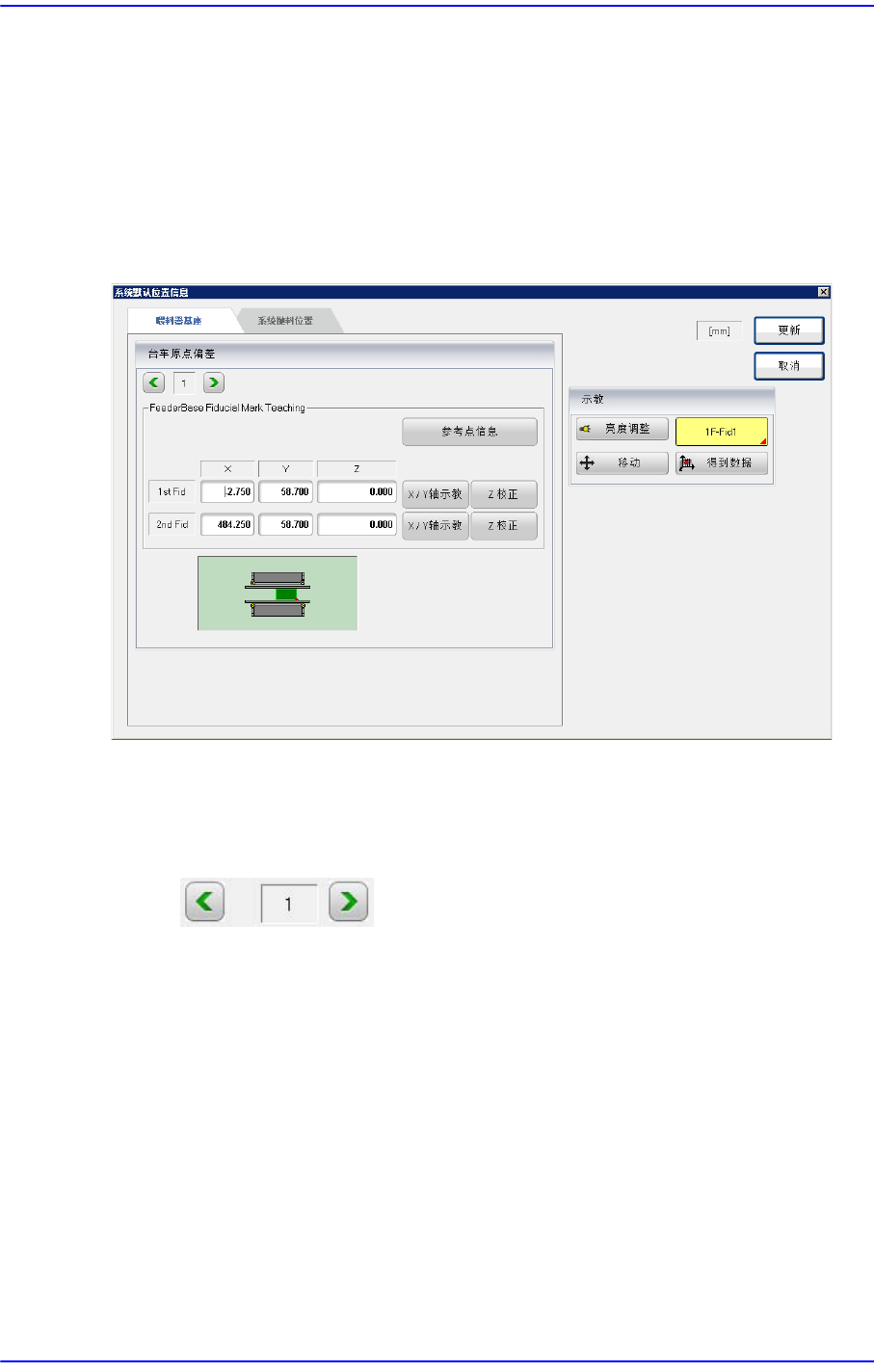

图
13.2 “
喂料器基座
” TAP
对话框
<喂料器基座原点偏移值> 领域
设定Feeder Base的原点。
喂料器底座选择用箭头键
1: 显示出当前选定的喂料器底座。(1：区段1的正面，2：区 段 1的背面)
按下箭头键后选择需要设定喂料器底座原点偏置值的喂料器底座。
<参考点信息> 按钮
设定基准点标记（基准点标记）的数据。 详细事项请参照 “2.3
基准符号
(Fiducial Mark)
设定
”。
<X / Y> 编辑框
示教供料器底座的两个插槽位置就能设定供料器底座的原点坐标。
<Z> 编辑框
设定Feeder Base 原点的 Z值。
13-3
系统设置
<X / Y轴示教> 按钮
测量设备内部的基准点到Jig为止的X 轴方向与Y轴方向的距离。
<Z校正> 按钮
测量设备内部的基准点到Jig为止的高度。
13.1.2. 系统抛料位置
设定与吸附部件回收厢 Dump Box 有关的数据。

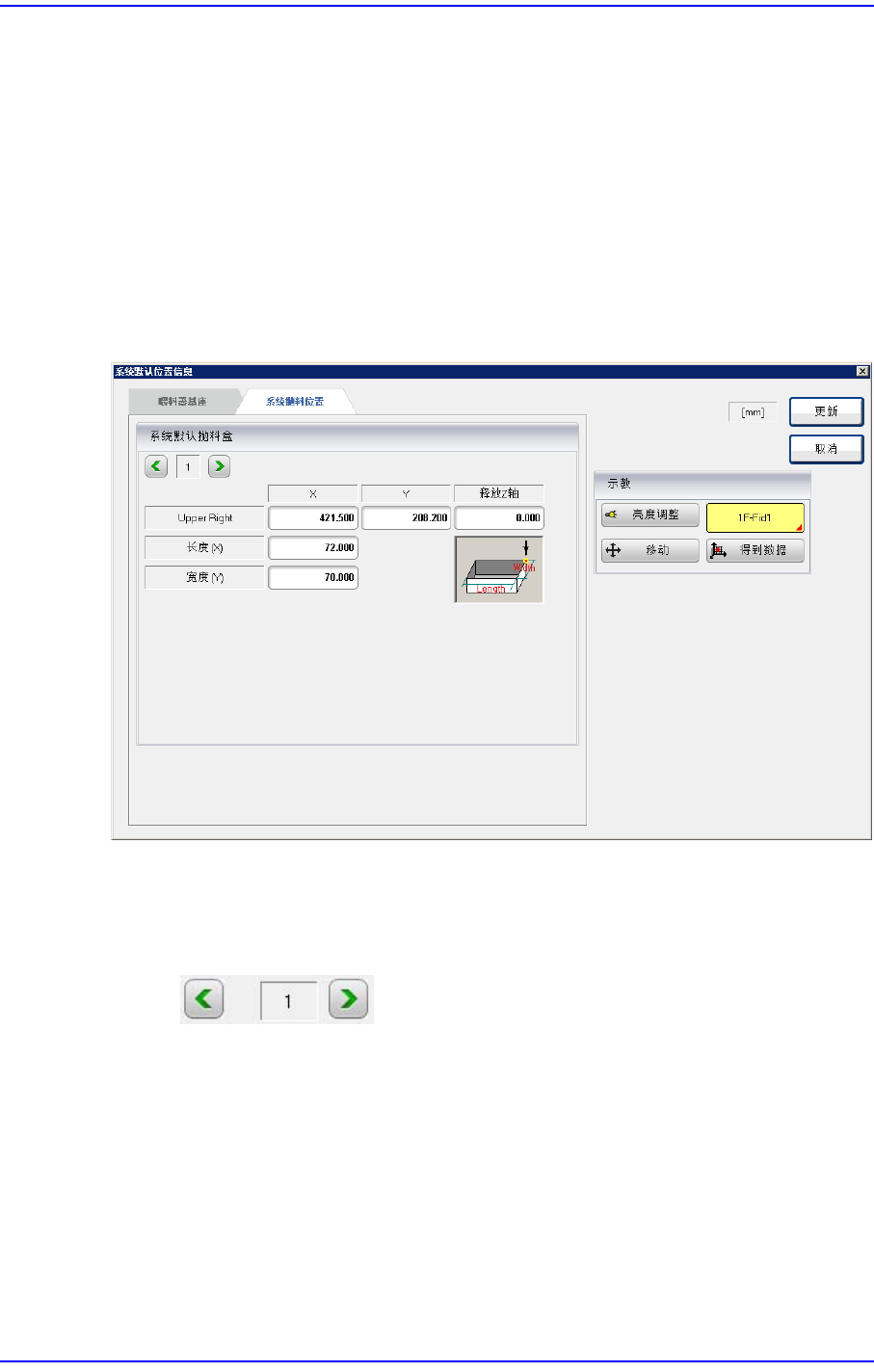

图
13.3 “
系统抛料位置
”TAP
对话框
<系统默认抛料盒> 领域
输入系统回收箱位置。
Dump Box选择用箭头键
1：显示出当前选定的 Dump Box。(1：区段 1的正面，2：区 段 1的背面 )
每个Gantry分配一个系统卸料箱。
按下箭头键后选择需要进行设定的卸料箱。
< X, Y> 编辑框
Dump时设定Head的 X,Y 位置。 请示教废弃部件的位置（废弃箱的中央）。
<释放Z轴> 编辑框
废弃部件时设置Head轴的 Z 轴高度。
