13-14
Cutting-edge Modular Mounter HM520 Administrator's Guide
<使用多作业(work)>编辑框
进行大型PCB(Extreme Long PCB)作业时，请圈选该复选框。
圈选该复选框后需要按照下列方式进行设置，PCB在ST1F-Work2 被止挡器
挡住而停止后贴装元器件，然后移动到 ST-Gate2后贴装其余的元器件。
< 多工作站(最大的大型PCB)>领域
<工作站>组合框
选择Station。
<设置成作业(work)> 编辑框
把选定Station设置为可作业领域。

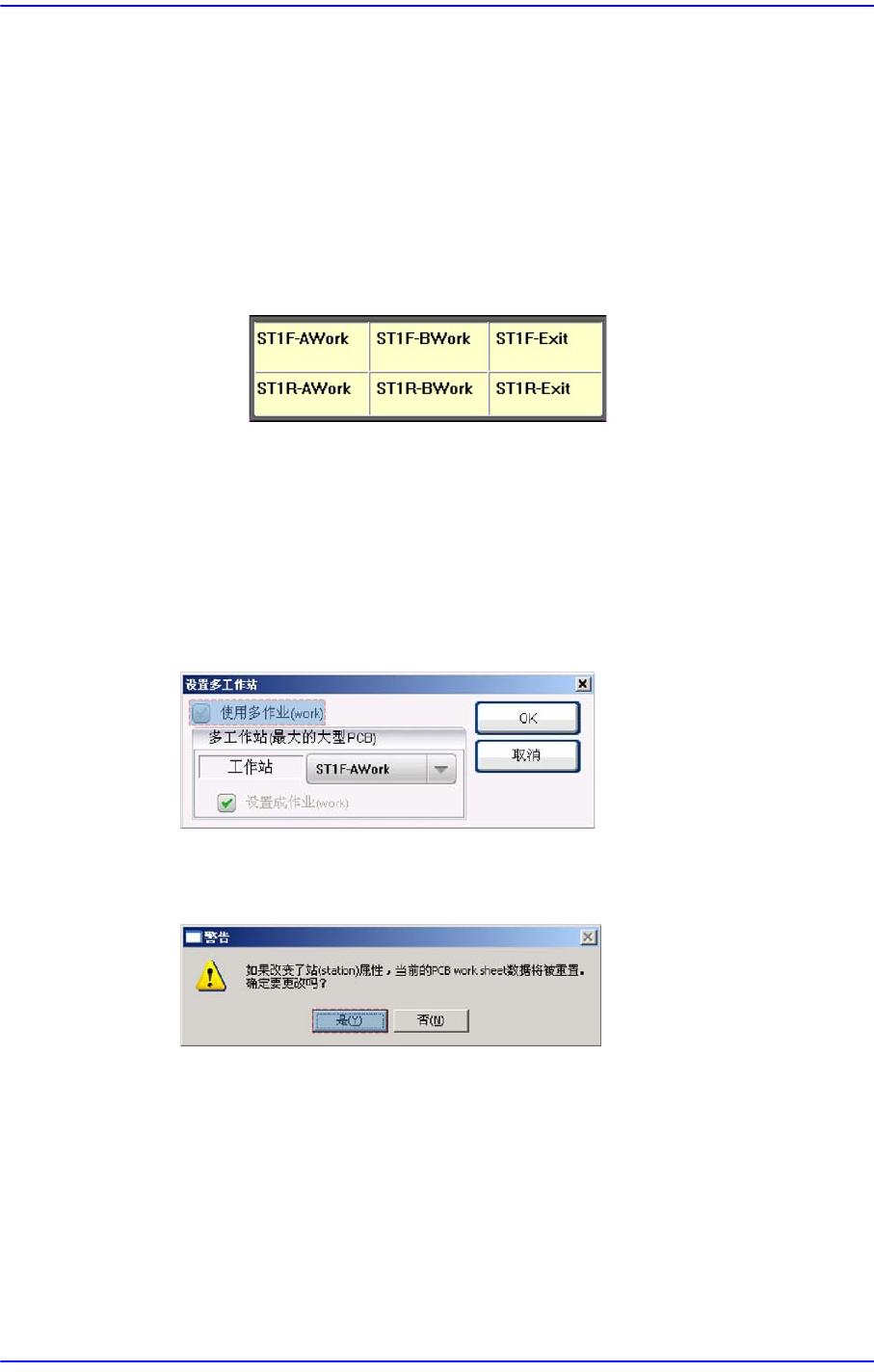

设置多工作站的设置方法如下：
1) 在 < 多工作站(最大的大型PCB)>领域单击<使用多作业(work)>键后执行<
设置多工作站>对话窗口。
2) 圈选 < 使用多作业(work)>复选框。
3) 单击 <OK> 键。
4) 单击 < 是(Y)>键。
5) 单击 <Update> 键后适用于系统。

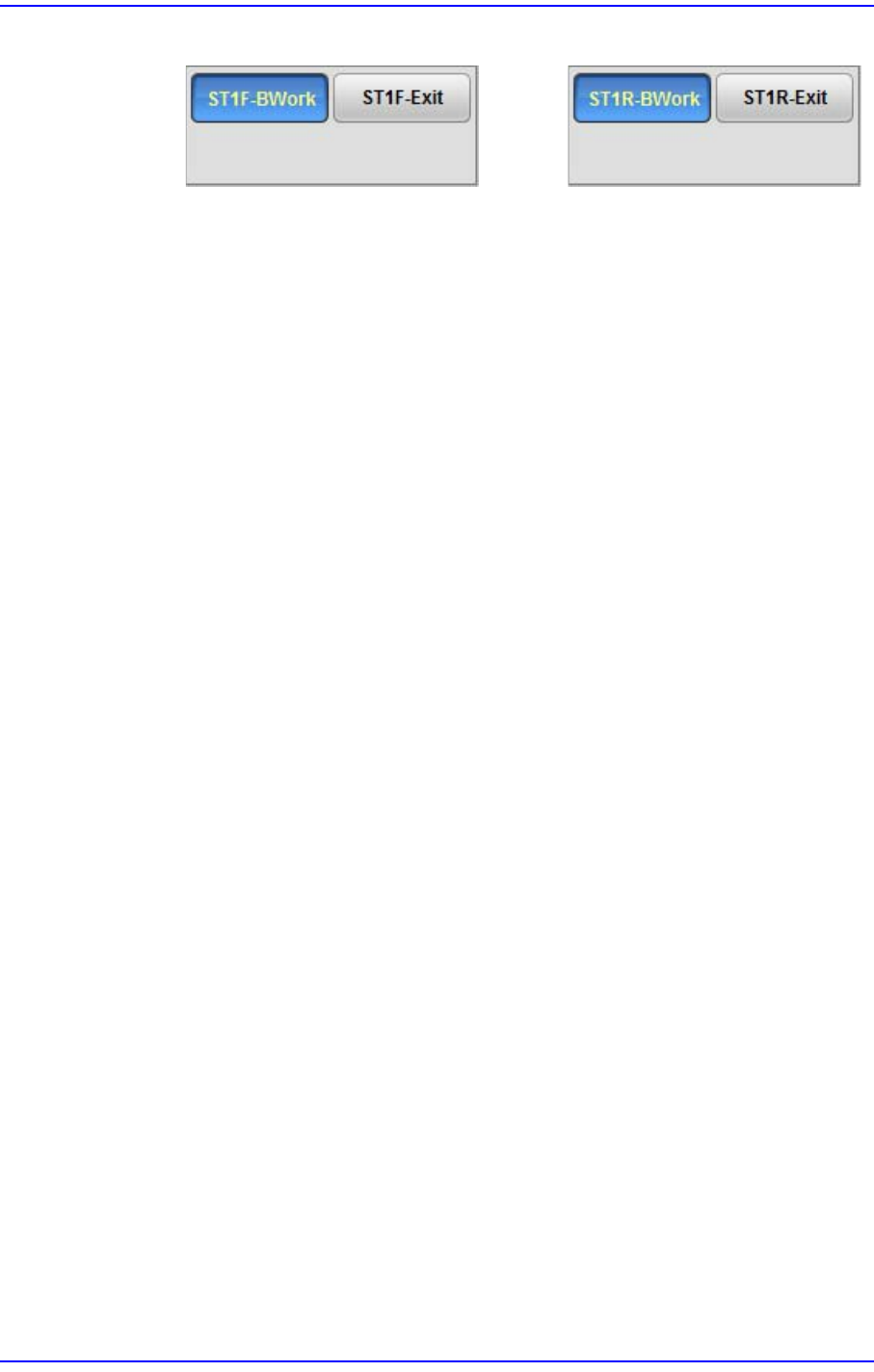

更新完毕后，在“PCB 编辑” 菜单的<Board>与<步骤> 画面确认Station 选择
用组合框是否已经改变。
13-15
系统设置
<设置传送带轨道宽度> 领域
<宽度补偿> 编辑框
为了调节输送机宽度移动FRAME移动时多移动设定值大小。
为了PCB在输送机移动通畅留余地。基本值为0.5。
<联机协议> 领域
在组合框中选择对前后设备的 In-line protocol。
需要独立运行Stand alone:设备时选择。
只用于临时导入: Line作业时，利用本设备有的协议(potocal) 与前/后工序的
设备进行通信时选择。
SMEMA: Line 作业时，使用SMEMA protocol 前后设备通信 protocol。
<电路板释放> 选项按钮 领域
<快速装载> 选项按钮
可以极大限度地减少PCB的出发与移动时间。这将命令设备在搬出当前PCB
的同时搬入下一个PCB。
<连续的> 选项按钮
下达命令让作业完毕的PCB被完全搬出后搬入其它PCB。
<工作区禁用> 领域
正面生产线和背面生产线中限制使用其中之一的功能。在双轨道输送带所构成
的设备中处于激活状态。
< PCB位置> 领域
<工作站> 组合框
选择需要对PCB检测传感器与装贴止挡件的位置进行示教的工作站
(Station)
。
<止挡器> 领域
<止挡器 X> 编辑框
针对所选择的站(station)里的阻挡器的X坐标进行设置。
13-16
Cutting-edge Modular Mounter HM520 Administrator's Guide
备注 示教了贴装传感器的位置后，就能自动设置<X位置>坐标。
<X位置>：基板位置传感器X+0.75
<2nd 止挡器 X> 编辑框

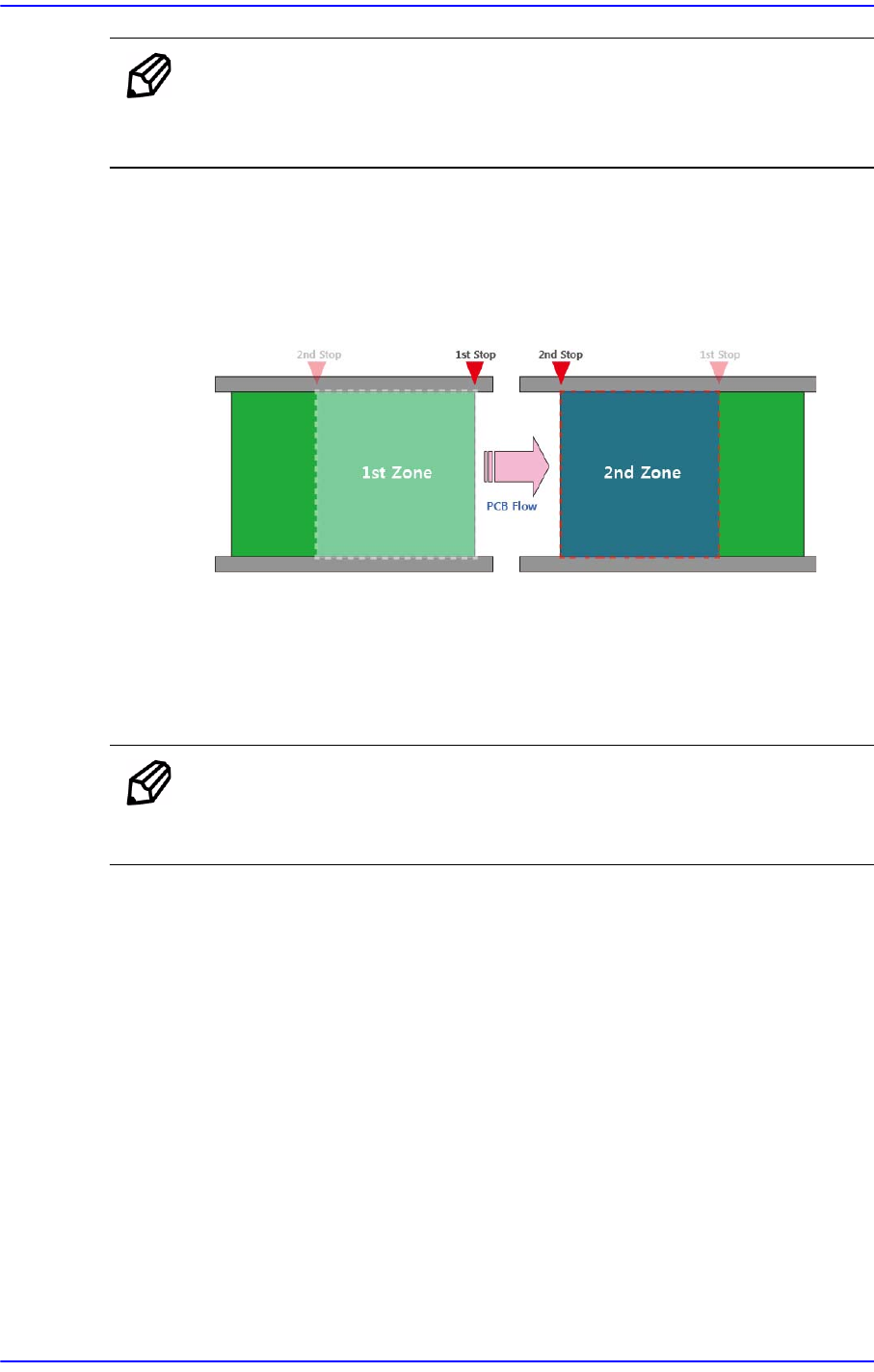

该选项是使用长度超过460mm的Long PCB时需要设定的选项。把元件
贴装到Long PCB 时需要使用2阶段贴装功能。
为了使用2阶段贴装功能，请示教第二个PCB 停止位置(2nd Stop)。
<感应器位置> 领域
<2nd 制动器 X> 编辑框
该选项是使用长度超过460mm的Long PCB时需要设定的选项。在选定
的站上设定2nd Stop传感器的X坐标。
备注 把<2nd 止挡器 X>的PCB 检测传感器X坐标设置成和<2nd 制动
器 X>的阻挡器坐标相同。
< 制动器 X> 编辑框
设置所选工作站的PCB 感知传感器的X坐标。
< 基板停止位置之间的距离> 编辑框
表示贴装感应器与停止感应器之间的距离。请不要修改默认值。
< 使用入口感应器> 复选框
在设备入口另外安装感应器后使用时选择。
<其它> 领域
< 安排Z偏移量> 编辑框
为了部件都按照在此处设置的 Offset值向Z 轴方向进行贴装时使用。
Default值是-0.2。建议适用Default值后使用。
