备注 示教了贴装传感器的位置后，就能自动设置<X位置>坐标。
<X位置>：基板位置传感器X+0.75
<2nd 止挡器 X> 编辑框
该选项是使用长度超过460mm的Long PCB时需要设定的选项。把元件
贴装到Long PCB 时需要使用2阶段贴装功能。
为了使用2阶段贴装功能，请示教第二个PCB 停止位置(2nd Stop)。
<感应器位置> 领域
<2nd 制动器 X> 编辑框
该选项是使用长度超过460mm的Long PCB时需要设定的选项。在选定
的站上设定2nd Stop传感器的X坐标。
备注 把<2nd 止挡器 X>的PCB 检测传感器X坐标设置成和<2nd 制动
器 X>的阻挡器坐标相同。
< 制动器 X> 编辑框
设置所选工作站的PCB 感知传感器的X坐标。
< 基板停止位置之间的距离> 编辑框
表示贴装感应器与停止感应器之间的距离。请不要修改默认值。
< 使用入口感应器> 复选框
在设备入口另外安装感应器后使用时选择。
<其它> 领域
< 安排Z偏移量> 编辑框
为了部件都按照在此处设置的 Offset值向Z 轴方向进行贴装时使用。
Default值是-0.2。建议适用Default值后使用。
13-17
系统设置
<基板处理> 领域
能够确认可进行作业的PCB尺寸。
最小宽度
设定输送带的最小宽度。
最大宽度
显示单通道时及双通道时的传送带最大宽度。
<其它(可变基板停止位置)> 领域
该设定能够把长度为300mm 以上的PCB贴装到HPH贴装头。请不要修改默
认值。
<定时器/ 推迟> 按钮
执行与PCB 传送相关的可设定定时与延迟的“计时器/ 迟延”对话框。

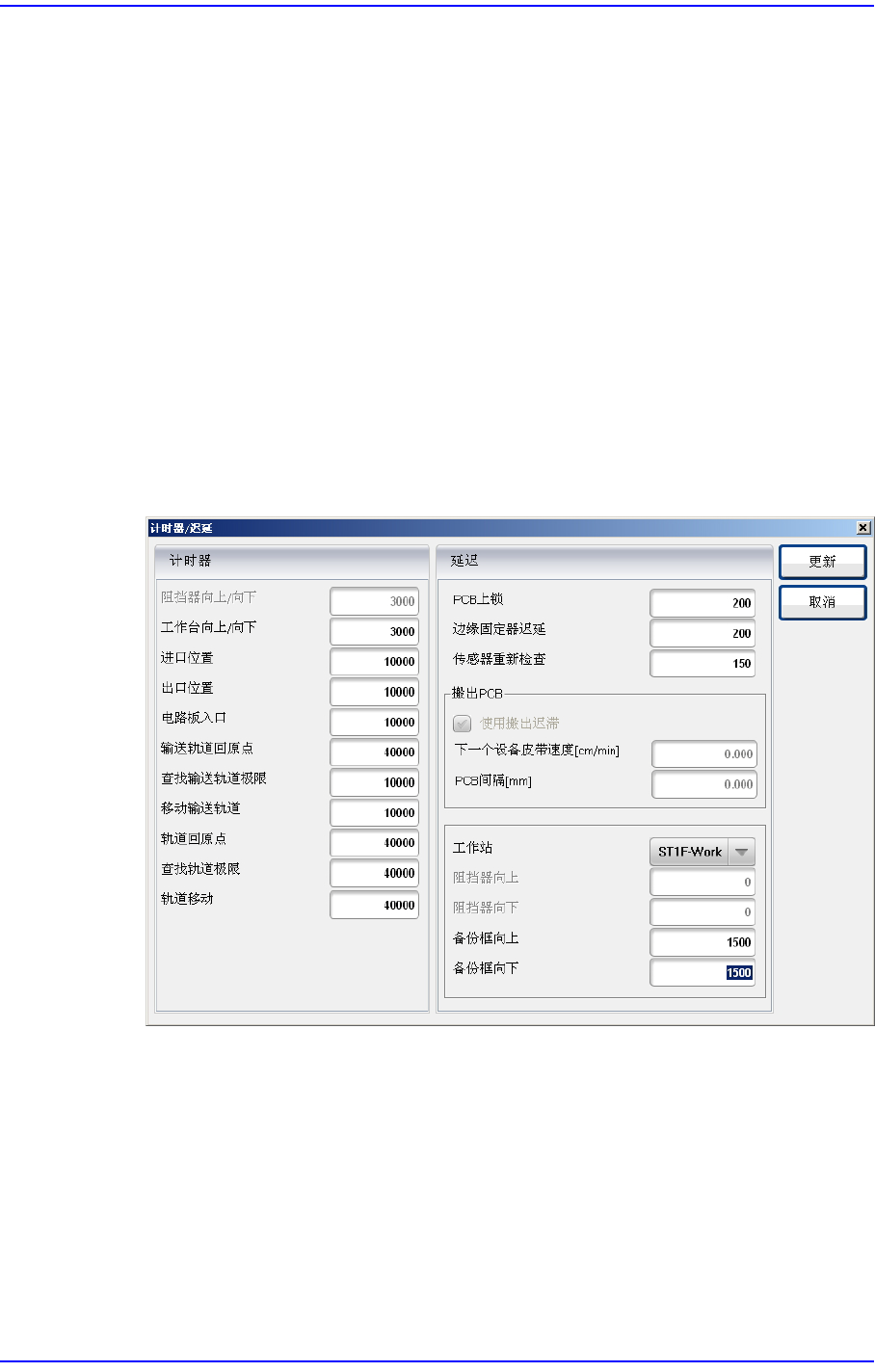

图
13.9 “
计时器
/
迟延
”
对话框
<计时器> 领域
<阻挡器向上/向下> 编辑框
在指定时间内没有完成停止器的上/ 下动作时，设备将判断为动作时出
错。
<工作台向上/向下> 编辑框
在指定时间内没有完成工作台的上/ 下动作时，设备将判断为动作时出
错。
<进口位置> 编辑框
13-18
Cutting-edge Modular Mounter HM520 Administrator's Guide
在指定时间内没有完成PCB的搬入动作时，设备将判断为动作时出错。
< 出口位置> 编辑框
在设置的时间内没有完成PCB 搬出工作时，设备认定为运行时出现错
误。
< 电路板入口> 编辑框
在设置的时间内没有完成前一个设备接收到PCB 时，设备认定为运行时
出现错误。
< 轨道回原点> 编辑框
设置的时间内无法完成Rail Homming时，设备认定为运行时出现错误。
< 查找轨道极限> 编辑框
在设定的时间内未完成输送机宽度调节轴的极限值查找则视为设备运行
中发生故障。
< 轨道移动> 编辑框
设置的时间内无法完成 Rail Move 时，设备认定为运行时出现错误。
<延迟> 领域
<PCB 上锁> 编辑框
Backup Table开始上升到完成PCB固定为止的延迟时间。
< 边缘固定器迟延> 编辑框
边夹动作后到PCB完成识别为止的延迟时间。
< 传感器重新检查> 编辑框
PCB感应传感器第一次感应conveyer的PCB后，经过设置的 Delay 后再
次进行感应，防止传感器的误操作。
< 搬出PCB> 领域
把PCB 移送到下一个设备时，如果需要经过一定时间后才移送PCB，可
以在这里对延迟进行设定。
回流装置通常不使用SMEMA通信，因此设备假设回流装置随时都做好
了搬入PCB 的准备。
如果设备把PCB移送到回流装置的速度比回流装置的PCB 移送速度快
时，由于可能和PCB 碰撞，因此为了预防该现象而使用该功能。
但，该功能只有在下一个设备(Next Machine)的Inline Protocal 为
“SMEMA” 或“Busy input only” 时才能使用。
<使用搬出迟滞 > 复选框
需要使用“ 搬出延迟”功能时请圈选该复选框。选择了该复选框后，
将激活下面的两个编辑框，并且根据下列两个编辑框上输入的“ 下一
