13-27
系统设置
<Use OLP DB> 检查框
在多台设备所构成的In-Line将各设备的元件DB同步化时选择。
圈选该复选框时，把当前设备的元件DB 传输到 T-Solution的T- OLP 而可以在设
备之间共享元件DB。
<Auto Ejecting DockingCart>检查框
圈选该复选框并且自动变更了 PCB 的生产型号后，如果该设备的对接台车没有
安装PCB 所设定的供料器，设备就会自动解除对接台车的锁定状态以便安装供
料器。
<Use NPE (New Part Editor)> 检查框
圈选了该复选框的话，就会在编辑元件时实行 NPE(New Part Editor)。
<显示备份引脚> 复选框
需要在T-Solution使用“ 依序更改”功能时，请圈选该复选框以激活顶针对话框。
<Use Auto Error Report> 按钮
如果在结束设备时使用者以手动方式备份MMI 文件则使用该功能。只有在Idle
状态下才允许使用者以手动方式备份MMI 文件。
图

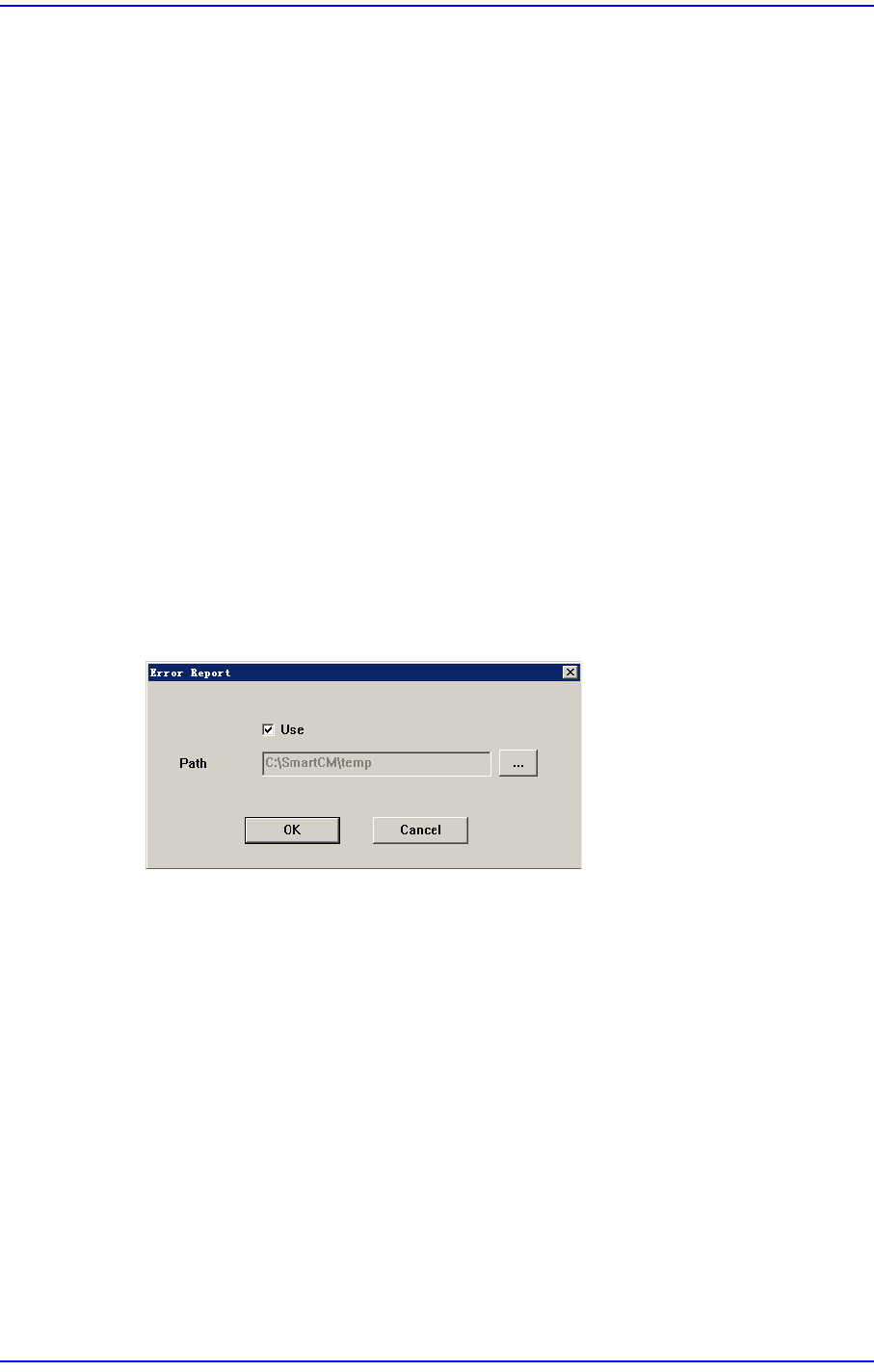

13.11 “Error Report” 对话框
<Use> 选择框
圈选了该复选框后，就能使用文件备份功能。
<Path> 编辑框
设定MMI文件的备份路径。
<NCS>按钮
在不停止的状态下变更作业时使用。与此相关的详细内容请联系本公司。
<Auto link option> 按钮
<不使用料带(tape) 自动链接功能>校验盒
选择该项目，Tape Feeder 中不使用 Auto Link功能。
<- 连续链接> 校验盒
本设备提供耗尽贴装在 Feeder Base 的 Tape Feeder部件时，搜索其他供应相
13-28
Cutting-edge Modular Mounter HM520 Administrator's Guide
同部件的Tape Feeder， 利用Tape Feeder 件进行贴装的 Link 功能。
搜索Tape Feeder时优先搜索贴装在前面Feeder Base的Tape Feeder。
如果，前面不存在相应的Tape Feeder，则搜索贴装在后面Feeder Base的Tape
Feeder。
<- 正面/背面供料器底座全部> 校验盒
选择此功能则可在前面和后面 Feeder Base 都能使用Link功能。
<不使用棒(stick)自动链接> 校验盒
选择该项目，Stick Feeder中不使用 Auto Link功能。
<- 连续链接> 校验盒
如果与带式喂料器自动连接功能相同则对stick Feeder也适用自动连接功能。
<不使用托盘(tray)自动链接> 校验盒
选择该项目，Tray Feeder中不使用Auto Link功能。
<监控供料器 > 领域
生产中如果发生部件不足或废弃率不良则在‘ 生产’ 菜单的“生产监控”tap对话
框显示部件不足警告（Shortage Warming）。
<元件耗尽警告类型> 领域
设置对喂料器的供应部件不足警告条件。部件不足警告支持‘长度’和
‘生产
可能时间’两种模式。
长度
如果以剩余部件REEL的长度为基准管理部件不足警告请点击此按钮。
如果剩余部件的长度短于此处设置的长度则发生部件不足警告。
点击〈长度〉按钮则右侧的编辑框被激活。请在编辑框以毫米单位输入
所要的长度。
时间
要以生产可能时间为基准管理部件不足警报请点击此按钮。用部件
REEL中剩余的部件可供应的时间小于此处设置的时间就发出部件不足
警报。
点击〈时间〉按钮则激活右侧的编辑框。请在编辑框以分单位输入所要
的时间。
PCB
如果需要以PCB的生产数量为基准设定元件不足警告消息，请触摸该按
钮。供料器里的剩余元件数量小于输入编辑框的PCB 生产数量时，就会
发出元件不足警告消息。
触摸<PCB> 按钮就会激活右侧的编辑框。请在编辑框输入需要设定警告
13-29
系统设置
消息的PCB生产数量。
<错误警告等级 (Level)> 校验盒
对带式喂料器发生废弃率警报为条件输入PPM 单位的废弃率。只对满足此
处设置的废弃率以上的带式喂料器显示在‘ 生产’菜单的“ 生产监控”TAP 对
话框。
<刻度> 选项按钮领域
可设定设备中MMI使用的单位系 (mm/inch/mil)。
<机器移动之前确认> 选项按钮 领域
移动之前可设定确认窗显示与否。
<不> 选项按钮: 选择此按钮时，向设备传送移动命令时，不显示 Check 信息
框。
<Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是Z轴的移动
命令时，显示检查信息框。
<X,Y, Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是X, Y,
Z轴的移动命令时，显示检查信息框。
<Head Cleaning> 群
为了自动实行“清洗贴装头 ” 功能而进行设定。
<Head Vacuum Cleaning> 复选框
需要激活 “ 清洗贴装头”功能的自动实行条件时，请圈选该复选框。
<自动清扫选项 > 群
Default设定值为“ 拾取后”。
<待机状态> 选项键
设备状态为IDLE时，自动实行“ 清洗贴装头”功能。
<拾取后> 选项键
按照下列编辑框中设定的次数实行拾取后，自动实行“Head Cleaning”功
能。
<清扫功能试验 > 键
针对所有的悬臂实行“Head Cleaning”功能并确认该功能是否正常实行。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
