13-37
系统设置
< Pickup Offset X/Y/Z> 编辑框
设置对带式喂料器的吸附点的偏移。以带式喂料器安装在设备正面为基准对
8毫米带式喂料器的吸附点的其他带式喂料器的吸附偏移。
<Width Left / Right> 编辑框
以带式喂料器的定位销为基准设置左、右宽度。利用此参数可计算带式喂料
器在Feeder Base所占的空间。
13-38
Cutting-edge Modular Mounter HM520 Administrator's Guide
13.6.2. 振动式喂料器
以下画面是在目录框中选择 “Stick”时。 设定有关管式喂料器的数据。

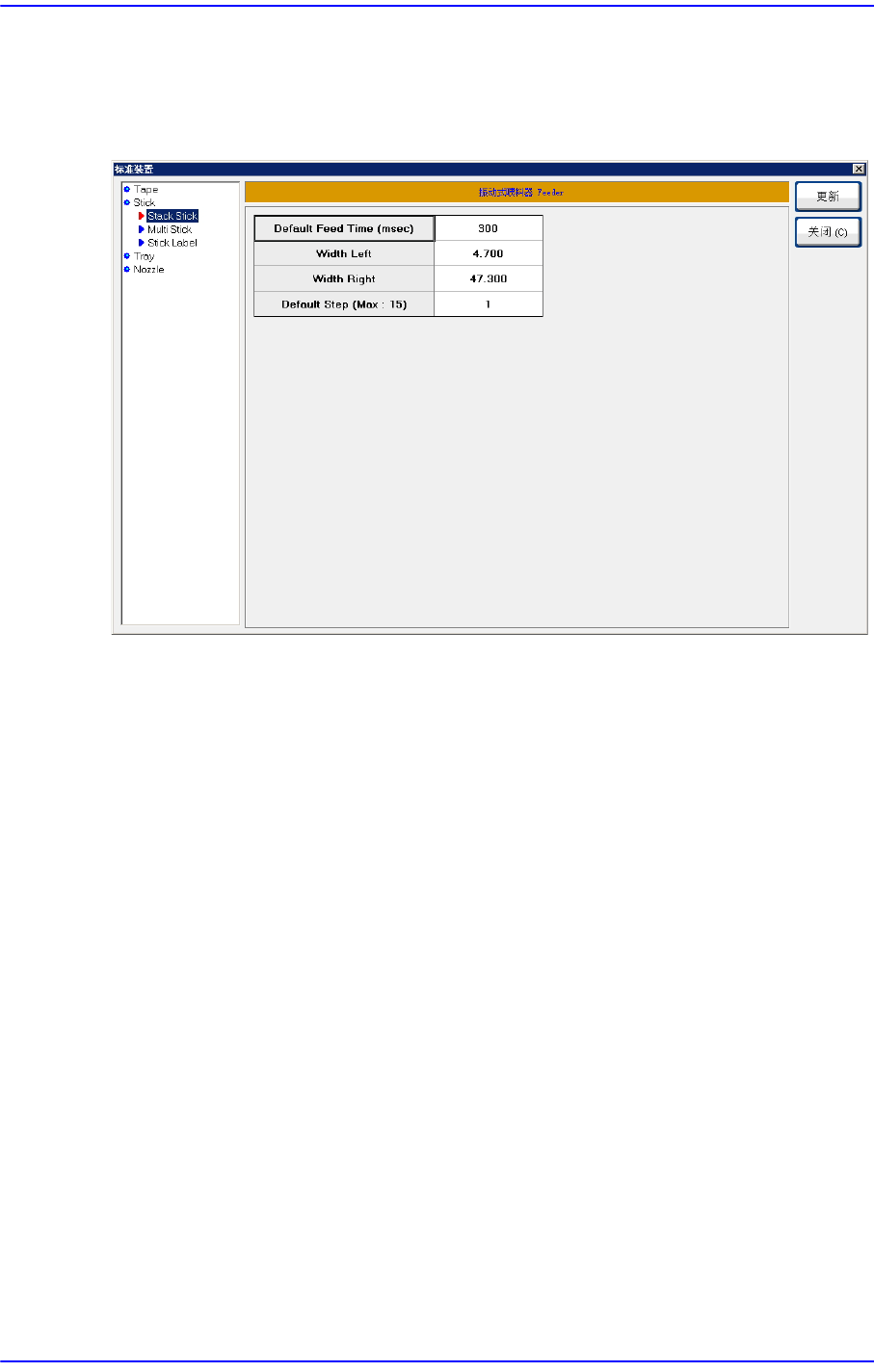

图
13.15 “
标准装置
-
管式
”
对话框
目录箱
选择将要设定的管式喂料器形式。
<默认流入时间[ 兆秒]> 编辑框
设定推料时间。
<宽度( 参考前面)> 领域
<左边> 编辑框
设定管式喂料器的左侧宽度。
<右边> 编辑框
设定管式喂料器的右侧宽度。
<默认步骤 > 编辑框
设置根据Stick Feeder Type的各Stick Feeder的基本Stick数。
13-39
系统设置
13.6.3. Tray Feeder
以下画面是Device List 中选择 “ 多盘”时。 设定与多盘相关的数据。

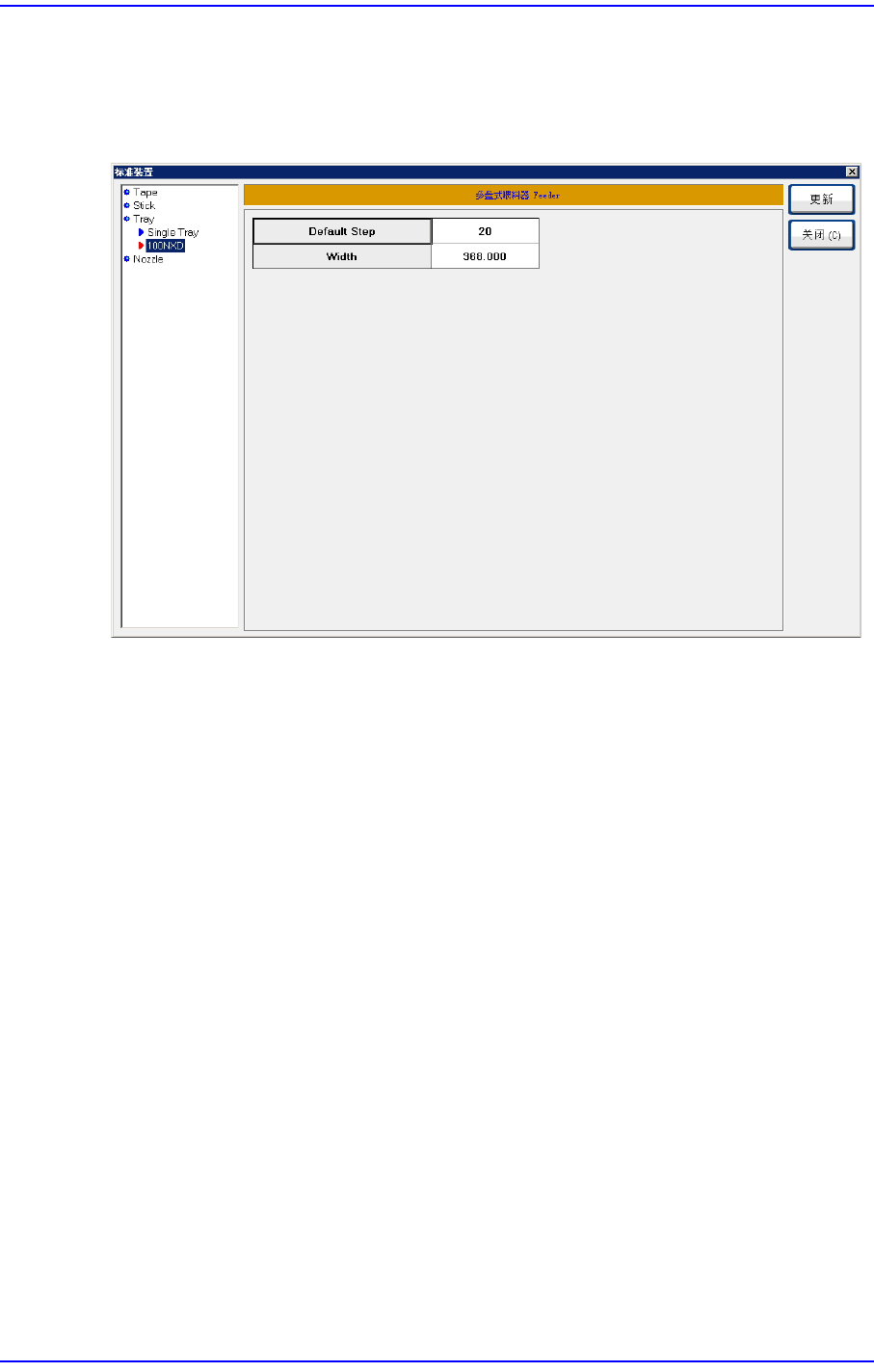

图
13.16 “
标准装置
-
多盘
”
对话框
目录箱
选择要设定的盘式类型。
<Default Step> 编辑框
设置可放在 Tray的最大Pallet数。
Single Tray: 10
100NXD: 20
< Width> 编辑框
设定托盘宽度。
