15-1
其它
菜单
第15章. 其它 菜单
快捷菜单有助于常用命令的使用，由下列菜单构成。
Utility
原点/ 自动换嘴装置 / Conv. / 合并(M) / 位置
AllNozPut / Dump Information (Place Error) / Part Dump All / 使用者模式修改 /
Manual Tool
Telemetry / PM Manager / VisFrame / CLR Edit / Upgrade
暖机/ Parking/ 升缩/ Place. R
Window Utility
Windows 浏览器 / 记事本 / 计算器 / 画图板 / 假想键盘
File
Open / New / Save / Save As / Exit
Etc.
Language / About / 帮助 / Q. Menu / Head.S

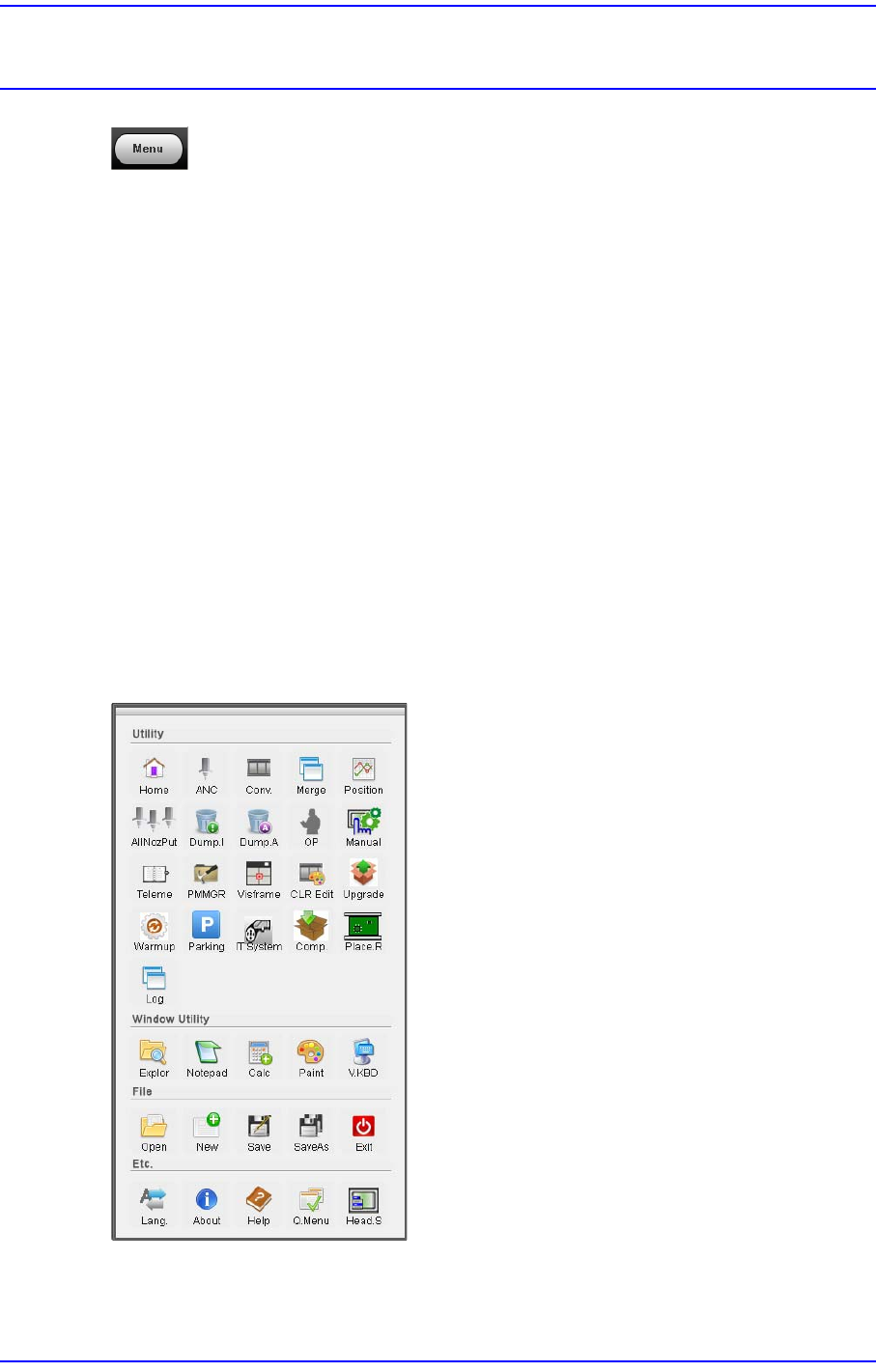

图
15.1
快捷按钮
15-2
Cutting-edge Modular Mounter HM520 Administrator's Guide
15.1. Utility
15.1.1. 原点 (Origin)
对设备的 X, Y, Z, Theta, R轴电动机执行初始化。
15.1.2. ANC 设定
ANC菜单执行设定有关安装在ANC(Auto Nozzle Changer)的吸嘴的构成，包括吸嘴
的吸着，贴装功能的ANC的功能。按下此按钮时显示如下的对话框。

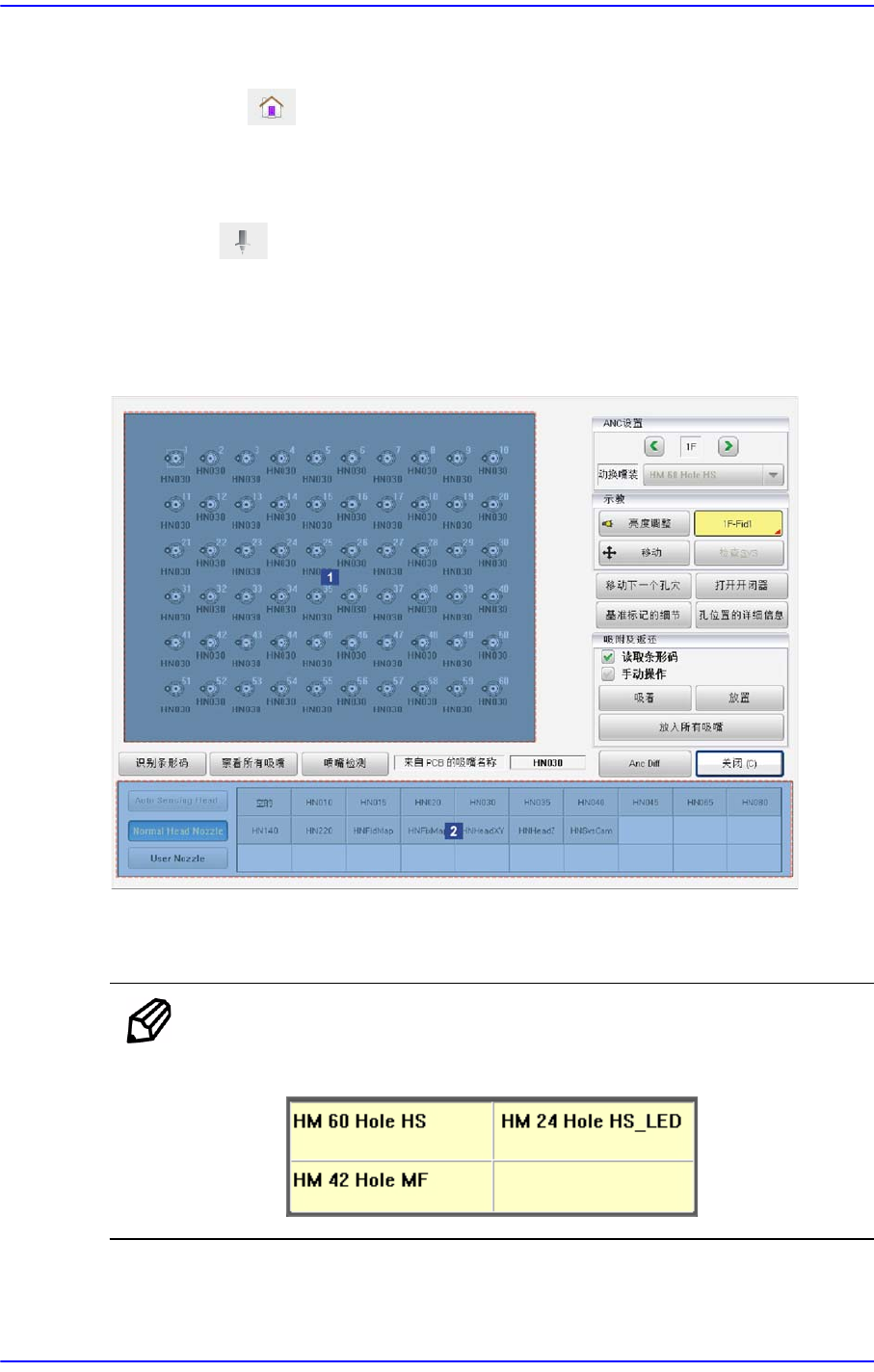

图
15.2
高速贴装头
(High Speed Head)
用
ANC
的构成
1:
吸嘴选择领域
2:
吸嘴按钮
备 注 上图是使用‘HM 60 Hole HS' ANC时显示出来的画面。ANC的设
置画面会随着安装在设备的ANC 而不同。
吸嘴选择领域
15-3
其它
菜单
显示出能够配置在所选ANC的孔上的吸嘴。在这里选择了需要配置在选定孔上
的吸嘴后，吸嘴就会被配置到该孔。
<吸嘴>
按钮
选择要配置在选定装料口的吸嘴。
<Auto Sensing Head>
显示出在设备使用自动传感头部时能够选择的吸嘴。
<Normal Head Nozzle>
显示出根据设备所使用的头部的选项而通常能够选择的吸嘴。
<User Nozzle>
显示出让使用者任意设置吸嘴信息并登记的使用者定义吸嘴项。设置吸嘴数
据后把吸嘴信息登记到设备时请参阅“13.6.4. Nozzle”。
<ANC Setting> 领域
选择各区域(Station)使用的ANC。

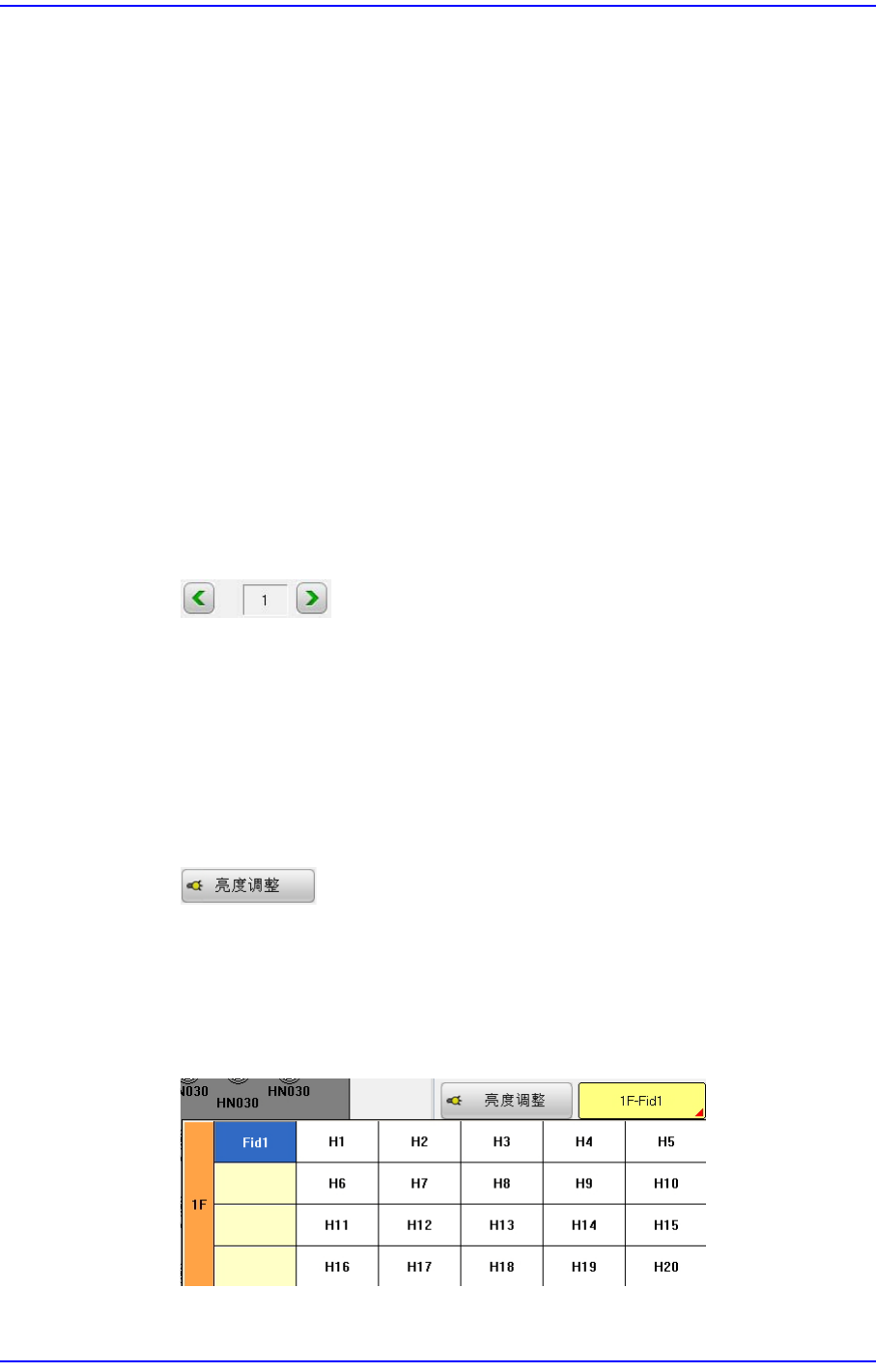

选择用箭头键
按下箭头键选择区域(Station)。
<ANC>组合框
显示ANC形式。
<示教> 领域
用于回转XY轴驱动电动机把选定对象移动到选的ANC Hole 位置或用于获取选
定对象的当前坐标值。
按钮
设置ANC Fiducial Mark 示教时使用的基准相机照明。详细事项请参照
“3.1.1
登记标准元器件
”。
Selection control
可以用来选择需要移动到选定 ANC 的位置的对象。
Fid1: 选择基准相机1。
