HM520_Administrator∏s_Guide(Chi_Ver1.1) - 第591页
15-25 其它 菜单 <Next> 按钮 选择 <Select> 按钮并且完 成了 “Setup.exe” 文件的设定后， 按下 <Next> 按钮就会 出现下列对话框 <Backup List> 列表框 显示出需要进行数据备份的 MMI 的列表 <Delete Backup> 按钮 删除 <Backup List> 列表框中 的选定项目 . &l…
15-24
Cutting-edge Modular Mounter HM520 Administrator's Guide
15.1.13.1.4.2.帮助

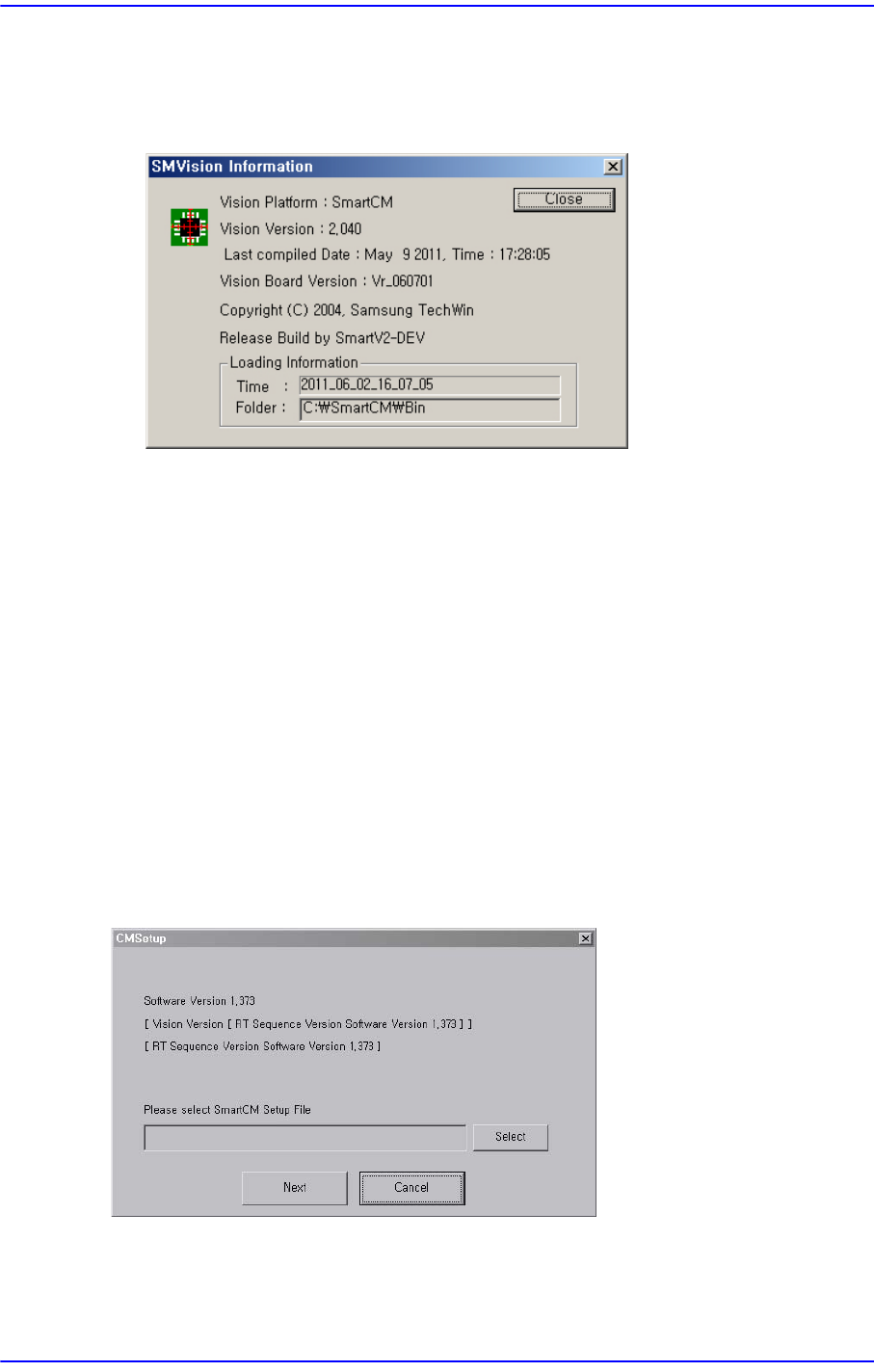

Vision Info…
显示Vision 版本信息。
15.1.13.1.5.显示窗(Display window)
显示照相机的实际影像，捕捉影像，bitmap形象。
15.1.13.1.6.状态栏(Status bar)
输出画面的放大比率。
15.1.14. Board Color Setting
设置MMI上所显示出来的PCB 颜色。
15.1.15. Upgrade
实行SW 升级。 缩升选择该菜单就会出现下列对话框.
<Select> 按钮
用它来选择需要升级的MMI的“Setup.exe”文件.
15-25
其它
菜单

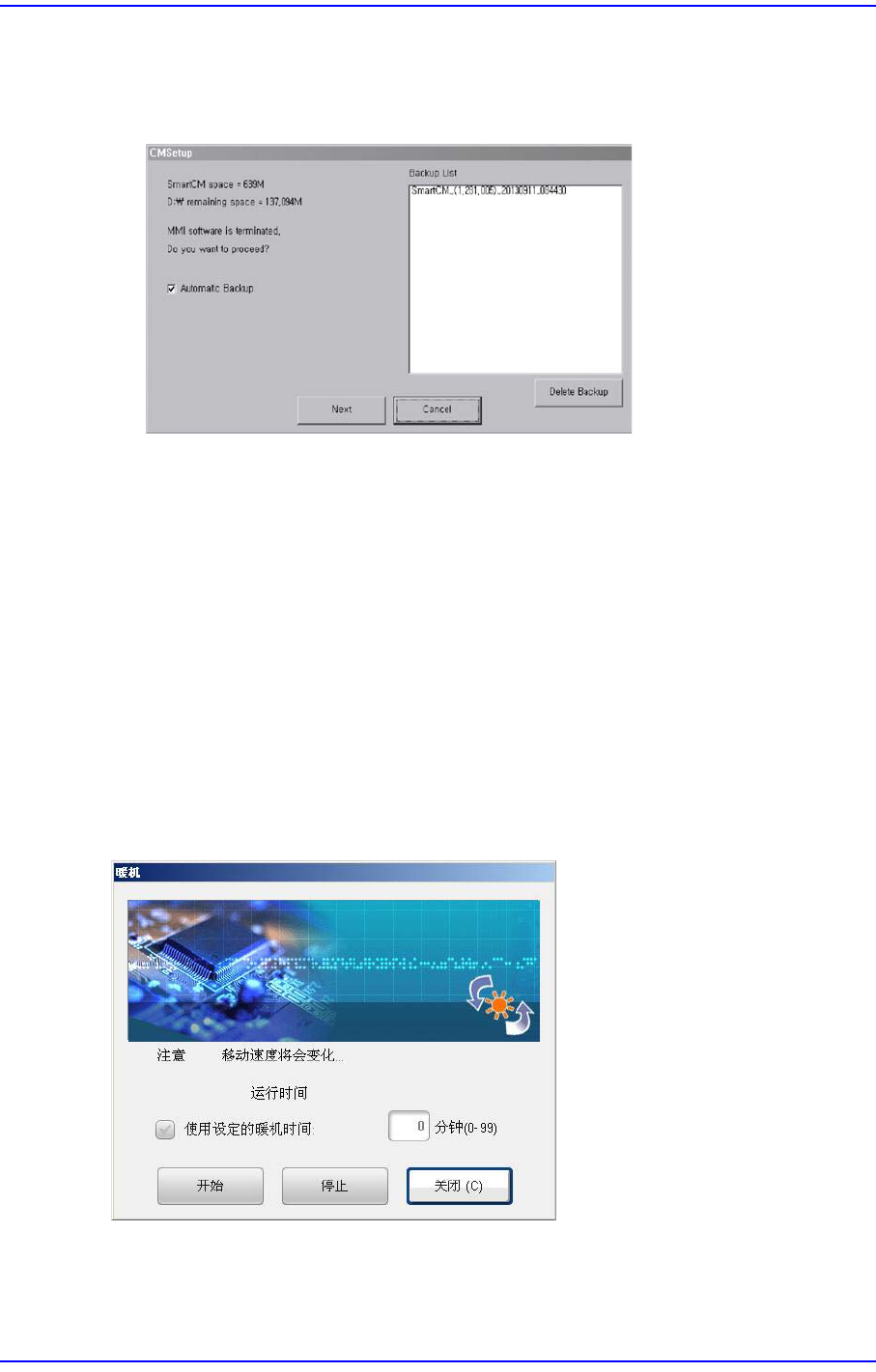

<Next> 按钮
选择<Select> 按钮并且完成了“Setup.exe”文件的设定后，按下<Next>按钮就会
出现下列对话框
<Backup List> 列表框
显示出需要进行数据备份的MMI的列表
<Delete Backup> 按钮
删除<Backup List>列表框中的选定项目.
<Automatic Backup> 检查框
自动备份<Backup List>列表框中的选定项目.
15.1.16. 暖机
实行SW 升级。
图
15.8 “
暖机
”
信息框
15-26
Cutting-edge Modular Mounter HM520 Administrator's Guide

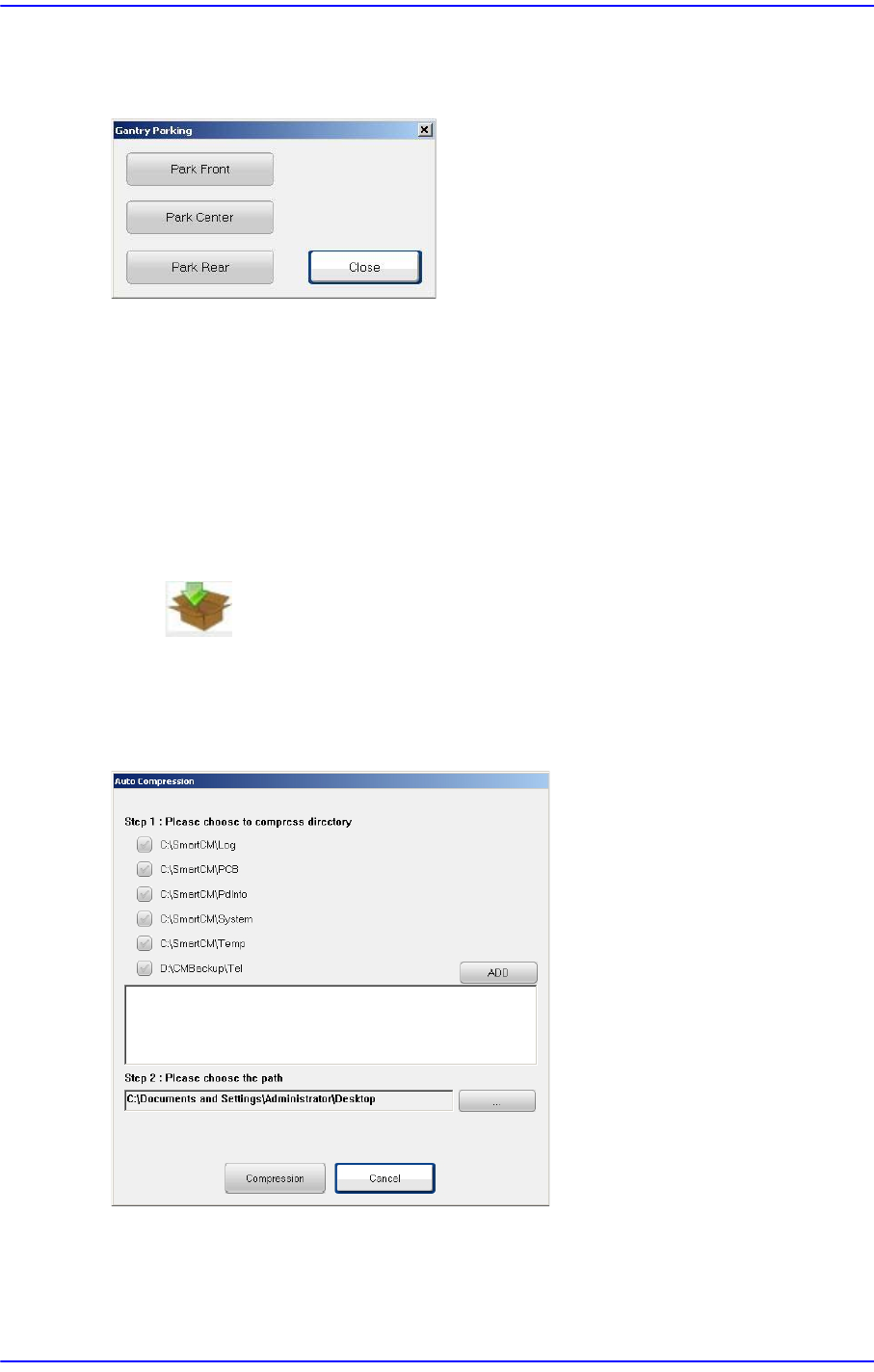

15.1.17. Parking
实行<Garntry Parking> 对话框。
Park Front
把悬臂移动到设备的正面。
ParkCenter
把悬臂移动到设备的中央。
Park Rear
把悬臂移动到设备的背面。
15.1.18. 升缩
“压缩” 菜单可以把MMI的系统文件压缩成ZIP 文件后备份到使用者斯指定的路径。
选择该菜单就会出现下列对话框
图
15.9 “
升缩
”
信息框
可备份的文件种类如下.
Log
PCB
