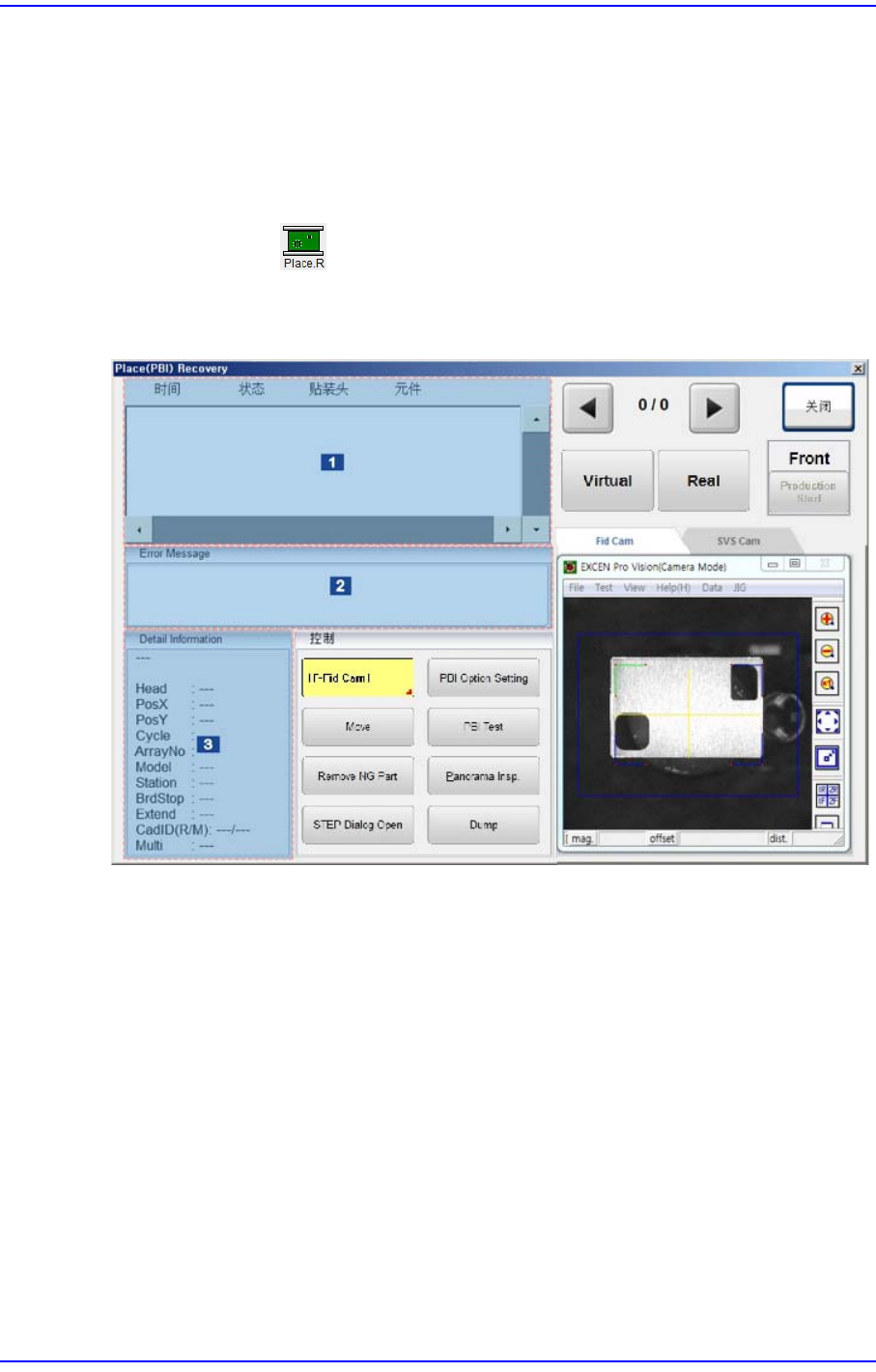

15.1.19. Place Recovery
如果在生产过程中SVS相机识别出PCB上贴装元件失败或者发生PBI 错误，可以查
看该贴装点的错误信息后采取措施。
1: Log
2: Error Message
3: Detail
<Log> 领域
以列表显示出发生了贴装点错误的元件的基本信息。
<Error Message> 领域
针对<Log> 领域所选择的显示出错误信息。
<Detail> 领域
针对<Log> 领域所选择的项显示出元件贴装点信息。
<Control> 领域
<Control>领域的菜单会随着贴装点错误类型而不同地显示。
15-28
Cutting-edge Modular Mounter HM520 Administrator's Guide
SVS贴装错误
选择控件
为了利用视觉窗口查看PCB的贴装点而选择基准相机。
<Move> 按钮
把“ 选择控件”中选择的基准相机移动到指定的坐标位置。
<Blow Dump> 按钮
移动到吹气(blow)抛料盒生成吹气并且把吸嘴所吸取的元件废弃到抛料
盒或清扫吸嘴内部。
<STEP Dialog Open> 按钮
移动到‘ 步骤’ 菜单后，选择<Log> 领域中所选择的元件的贴装点。
<Light> 按钮
设置基准相机的照明并查看贴装点。
<SVS Test> 按钮
针对安装了<Log>领域中所选贴装点的元件的吸嘴进行SVS检查。
<Panorama Insp.> 按钮
针对元件形状进行分割识别后，将其合成后显示在一个视觉窗口上。
<ANC Dialog Open> 按钮
移动到针对安装了<Log>领域中所选贴装点的元件的吸嘴被配置的ANC
的‘ 系统ANC管理’对话框。
PBI错误(Option)
选择控件
为了利用视觉窗口查看PCB的贴装点而选择基准相机。
<Move> 按钮
把“ 选择控件”中选择的基准相机移动到指定的坐标位置。

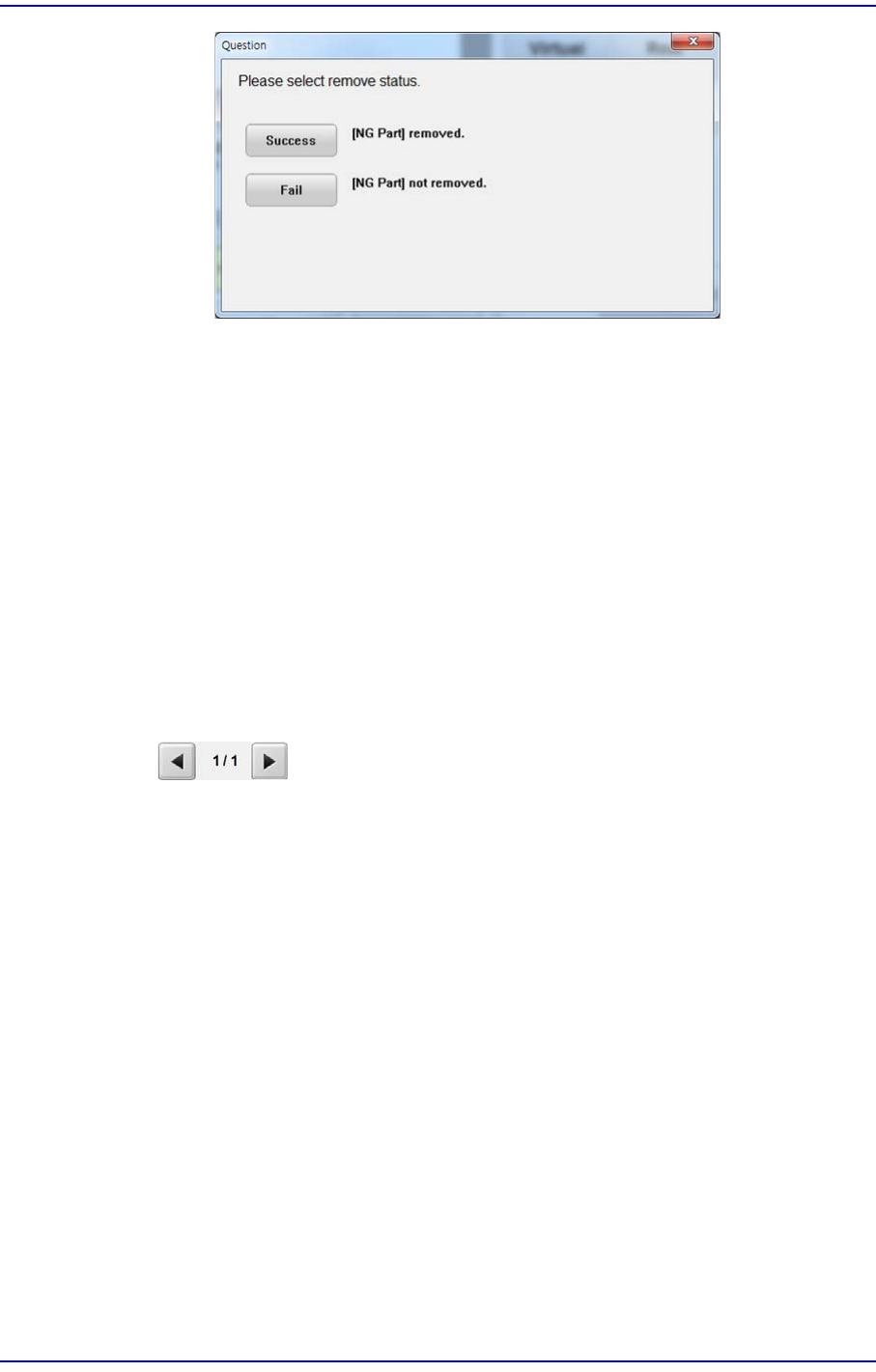

<Remove NG Part> 按钮
选自<Log> 领域的贴装点的 Shield Can 元件被判断为真不良时，触摸该
按钮从PCB 删除所贴装的元件。确认是否正常地清除了元件，然后选择
元件清除成功与否。
15-29
其它
菜单
<STEP Dialog Open> 按钮
移动到‘步骤’菜单后，选择 <Log> 领域中所选择的元件的贴装点。
<PBI Option Setting> 按钮
可以设定进行PBI检查时需要实行的选项。
<PBI Test> 按钮
针对选自<Log>领域的贴装点的元件进行PBI检查。
<Panorama Insp.> 按钮
针对元件形状进行分割识别后，将其合成后显示在一个视觉窗口上。
<Dump> 按钮
移动到抛料盒后把吸嘴所吸取的元件抛入抛料盒。
<> 按钮
显示<Log> 领域上所显示出来的贴装点错误数量，可以移动到该项的前一个及
下一个。
<Place Ok> 按钮
选择了<Log> 领域的贴装点错误项后选择该按钮时，将从贴装点错误项中删除
并且识别成正常贴装点。
<Place Fail> 按钮
选择了<Log> 领域的贴装点错误项后选择该按钮时，将在" 步骤"菜单的<PL>列
上解除复选框。请重新设置贴装点。
<Virtual> 按钮
利用视觉画面查看选自<Log>领域的贴装点后，如果是假不良则选择该按钮。选
择了该按钮时，“生产”菜单的< 生产数据>选项卡的<Etc.>按钮上显示的<PBI
Virtual Error Count> 列的数量会增加。
<Real> 按钮
利用视觉画面查看选自<Log>领域的贴装点后，如果真不良则选择该按钮。选择
