Cutting-edge Modular Mounter HM520 Administrator's Guide
了该按钮时，“生产”菜单的 < 生产数据>选项卡的<Etc.> 按钮上显示的<PBI
Real Error Count>列的数量会增加。
<Production Start> 按钮
确认了<Log>领域所登记的贴装点错误后，就会激活该按钮。按压该按钮就会自
动开始生产。
<SHOW VISFRAME> 按钮
实时显示出基准相机或SVS相机的当前画面。
15.2. Windows Utility
15.2.1. Explorer
执行Windows自带的浏览器。
15.2.2. Notepad
执行Windows自带的记事本。
15.2.3. Caculator
执行Windows自带的计算器。
15.2.4. Paint
执行Windows自带的画图板。
15.2.5. Virtual Keyboard
执行Windows的内置映像键盘(keyboard)。
15-31
其它
菜单
15.3. File
15.3.1. 打开（Open）[Ctrl+O]

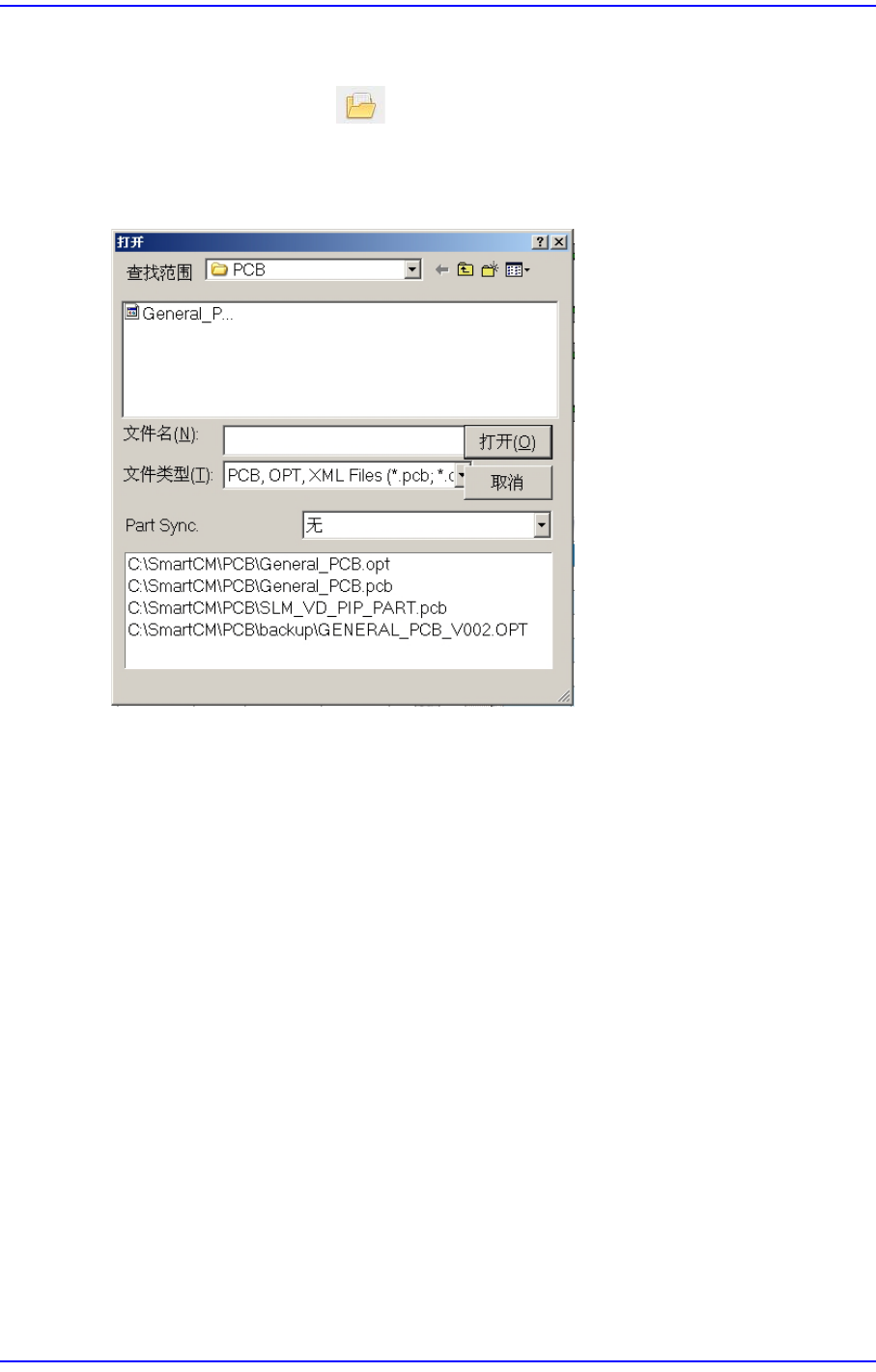

打开已有的PCB文件时用于选择文件。选择“ 打开文件”菜单则显示如下对话框。
图
15.10 “
打开
”
对话框
<查找位置> 组合框
指定文件所在的目录。并把指定目录中的文件显示在< 文件目>目录框中。
目录框
显示已有的文件。按下文件名时，<文件名 > 编辑框中显示其文件名。
<文件名> 编辑框
输入文件名称。从以上文件目录中选择任意文件时，其名称会显示在此编辑框
中。
<文件类型> 组合框
选择要显示在<文件清单 >目录框的文件类型。按下三角型按钮，显示能选择的
文件类型。
PCB Files(*.pcb)
在目录框只显示扩展名为pcb的文件名。扩展名为PCB 的文件为未最佳化的
PCB文件。
OPT Files(*.opt)
在目录框只显示扩展名为OPT的文件名。扩展名为OPT的文件为已最佳化
并反应其结果的PCB文件。
15-32
Cutting-edge Modular Mounter HM520 Administrator's Guide
XML Files(*.xml)
在目录框只显示扩展名为xml 的文件名。扩展名为XML的文件可以使本公
司的SM400 系列设备和PCB 文件同时使用。
<Part Sync.> 组合框
打开PCB文件时，选择对于相同部件名的部件信息怎么管理PCB文件内的部件
信息和Local DB(UPD.mdb)内的部件信息。
None
带到PCB 文件内的部件信息，在local DB不升级部件信息.
Update PCB Part from Part Library
如果相同部品名的部品信息存在于local DB 中，选择此检查框可以从 local
DB获得部品信息，而不是从 PCB文件里获得 .
Update Part Library from PCB Part
local DB中如果存在跟所要打开的pcb文件内的part name相同part name文
件，则带到pcb文件的部件信息并在local DB中升级部件信息.
Part Sync by PCB and DB
要打开的PCB文件内的部件信息Overwrite成 local DB部件信息，保存PCB
文件时PCB文件内的部件信息保存到local DB.
<前面> / < 后面> / <一PCB> 选项键
需要在正面与背面通道各自生产不同的PCB 时，首先选择‘ 系统设定'菜单的
‘参考'子菜单，然后在
“一般"选项卡对话框圈选<使用正面/背面分离生产
功能> 复选框。
如果没有圈选该复选框，该选项键将处于非激活状态。
<打开> 按钮
选择文件后，关闭“打开 ” 对话框.
<取消> 按钮
取消文件选择后，关闭“打开”对话框.
