2-4
Cutting-edge Modular Mounter HM520 Administrator's Guide
2.2. Board 定义
在“PCB编辑”菜单选择“板的定义”子菜单后，将出现下列对话窗口。

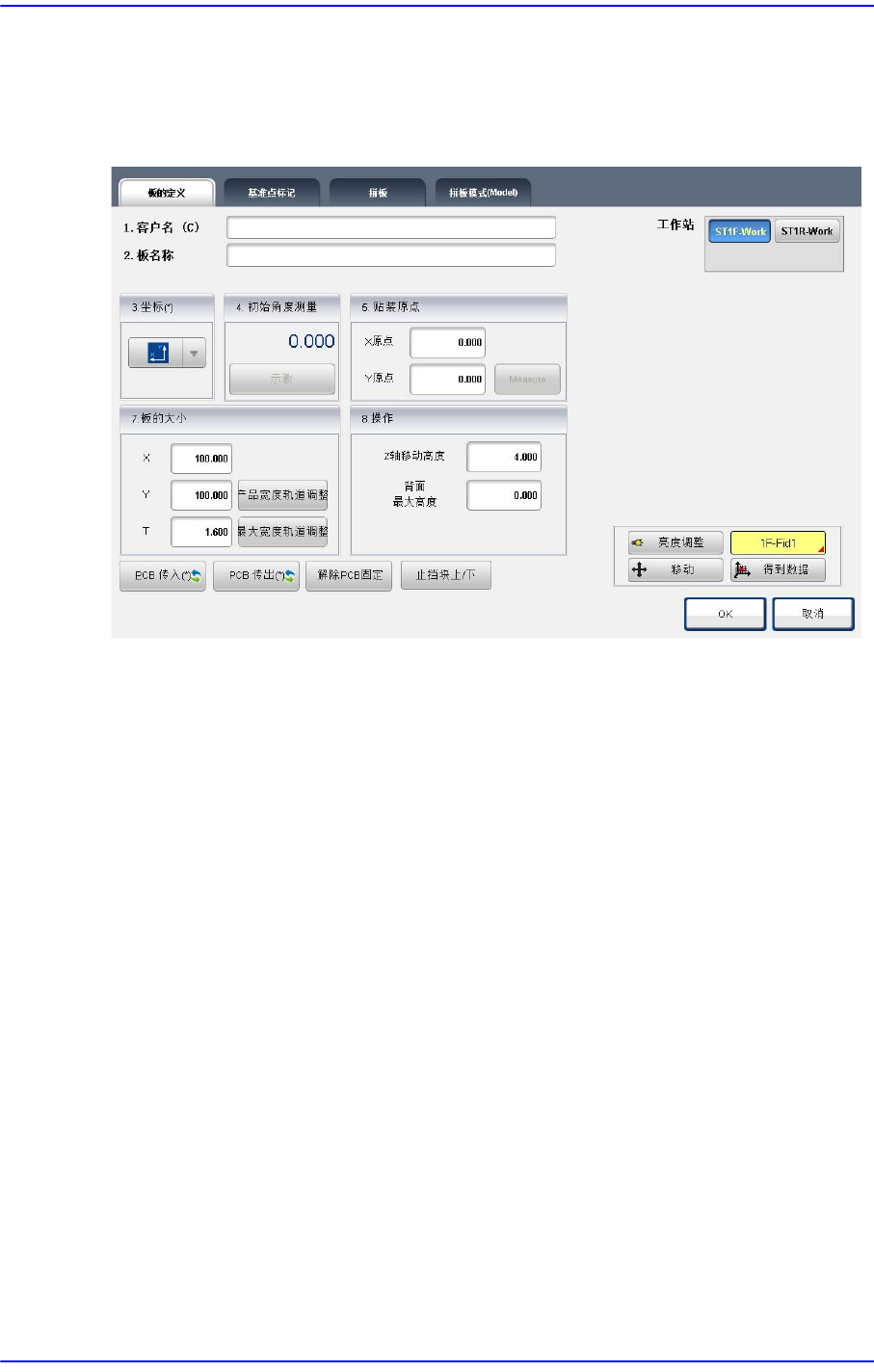

图
2.2 “PCB
编辑
:
板的定义
”
对话框
<1. 客户名> 编辑框
输入委托加工PCB的顾客的名称。最多可以输入64个文字。
<2. 板名称>编辑框
输入PCB的名称。最多可以输入64 个文字。
<PCB传入> 按钮
执行把PCB搬入到作业站的功能。执行此功能之前，必须在<7. 操作>的“ 固定
类型”设定PCB 的排列方式。
<PCB传出> 按钮
搬出作业站的PCB
<PCBLock/Unlock> 按钮
解除工作站上的PCB的固定状态。
<止挡块上 / 下> 按钮
驱使作为缓冲区(buffer station)PCB阻挡装置的贴装挡板上升或下降的功能。
<OK> 按钮
把编辑内容保存起来。
<取消> 按钮
取消所标记的内容。
2-5
Board
定义
注 意 编辑“ 板的定义”对话框时移动到其它画面，将自动储存编辑内
容。
2.2.1. PCB坐标系的设定
<3. 坐标> 组合框
坐标系可以影响PCB的贴装原点的设置基准，通常根据传输轨道的固定框架的
位置与PCB 的行进方向而决定。
但，如果使用通过CAD 文件等创建的贴装信息，可以选择创建该贴装信息时使
用的坐标系，可以使用的坐标系如下：
Left-Up
一般来说，在正面传输轨道的框架为固定型的设备中，可以在PCB 的行进方
向为从左到右时选择，是作为默认值提供的坐标系。
Right-Up
一般来说，在正面传输轨道的框架为固定型的设备中，可以在PCB 的行进方
向为从右到左时选择。
Right-Down
一般来说，在背面传输轨道的框架为固定型的设备中，以设备背面为基准的
PCB行进方向为从左到右时可以选择。
Left-Down
一般来说，在背面传输轨道的框架为固定型的设备中，以设备背面为基准的
PCB行进方向为从右到左时可以选择。
<4. Initial Theta>
无法假设投放到作业领域的 PCB 对流水线的固定Frame完全水平，故编制PCB
程序时，需要设置初始角度（PCB对固定 Frame倾斜的角度）
最初制订的PCB程序的PCB 在歪斜1度状态下制订PCB，则以后生产的所有
PCB都不修改1度歪斜状态进行作业。
所以示教判断为PCB上垂直或水平的相同一点的2点计算PCB初始倾斜的角度
生成所有的贴装坐标。
不存在对PCB的Fiducial CAD数据时，把PCB 投入到设备正确示教PCB 的
Fiducial为获取CAD 信息时使用。
获取对PCB 的Fiducial的CAD数据后，不再使用此数据，所以相应PCB
退出的
