15-37
其它
菜单
<Single Job Change> 按钮
只在相应的设备下载<Grid>领域的<C/N> 列中以 “C” 或“N” 标示的 PCB程
序。
<Job Request> 按钮
在生产线的所有设备上下载<Grid>领域中选择的PCB 程序。如果当前设备
不是生产线的第一个设备，只允许从当前设备到生产线的最后一个设备的所
有设备下载该PCB程序。
<条码扫描的卷列表>
扫描T-Solution 印刷的卷轴列表的条形码自动下载该PCB程序。
15.3.1.2. <打开已下载的PCB 程序 >
可以从T-Solution下载 PCB 程序到设备。
15-38
Cutting-edge Modular Mounter HM520 Administrator's Guide
1: PCB
下载按钮

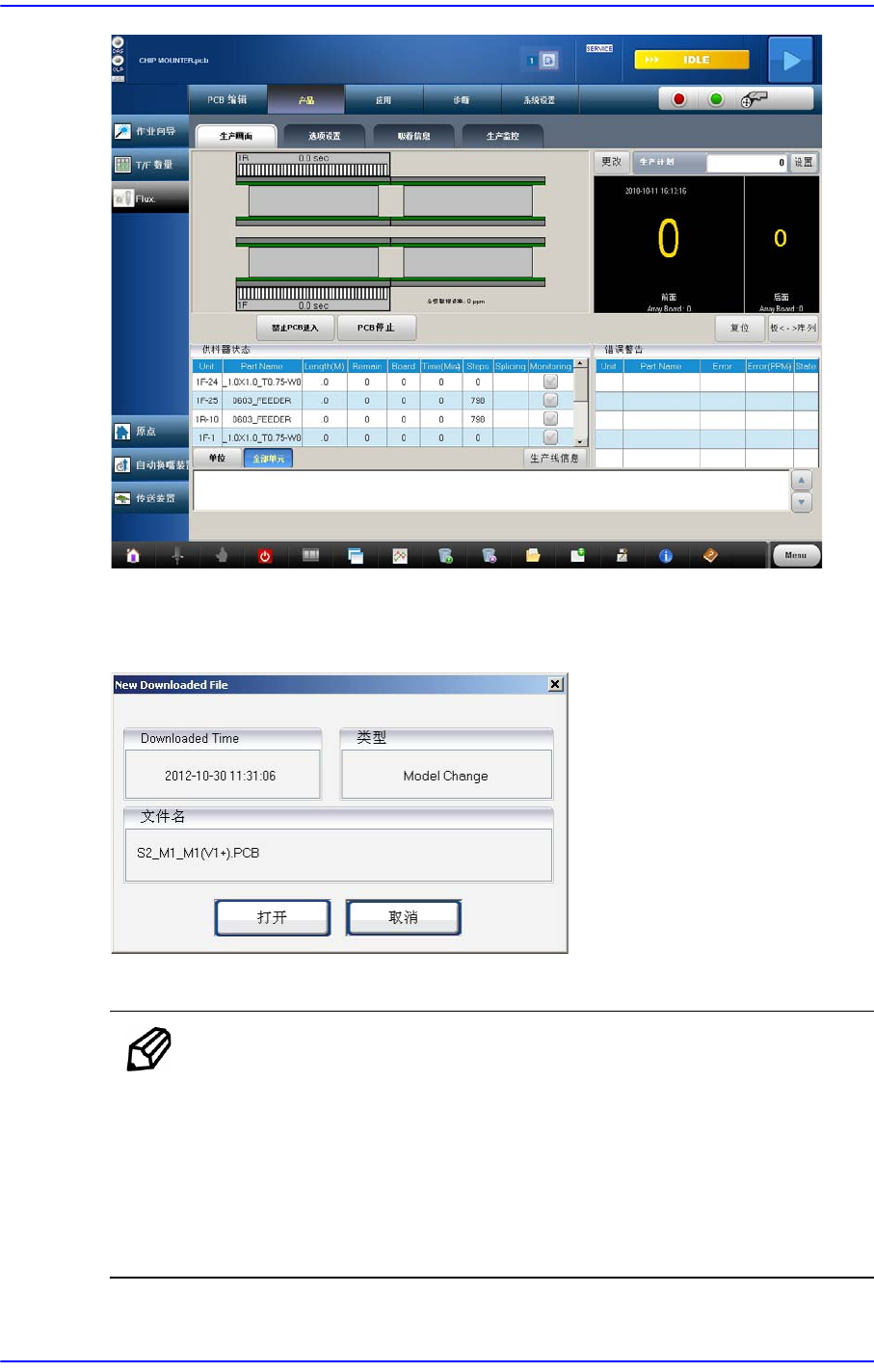

选择画面上端的<下载PCB>按钮就会实行下列对话框。
可以查看需要从T-Solution下载的PCB程序信息。
备注 可以在正面通道与背面通道打开不同的PCB文件后生产不同的
PCB。
在MMI上端左边的<前面>键被选择为绿色的状态下，可以对正
面通道进行PCB文件的打开、创建及编辑等作业。
需要对背面通道进行PCB文件的打开、创建及编辑作业时，选择
灰色的<后面>键。<后面 > 键将会变成绿色。
15-39
其它
菜单
15.3.2. 新建（New）[Ctrl+N]

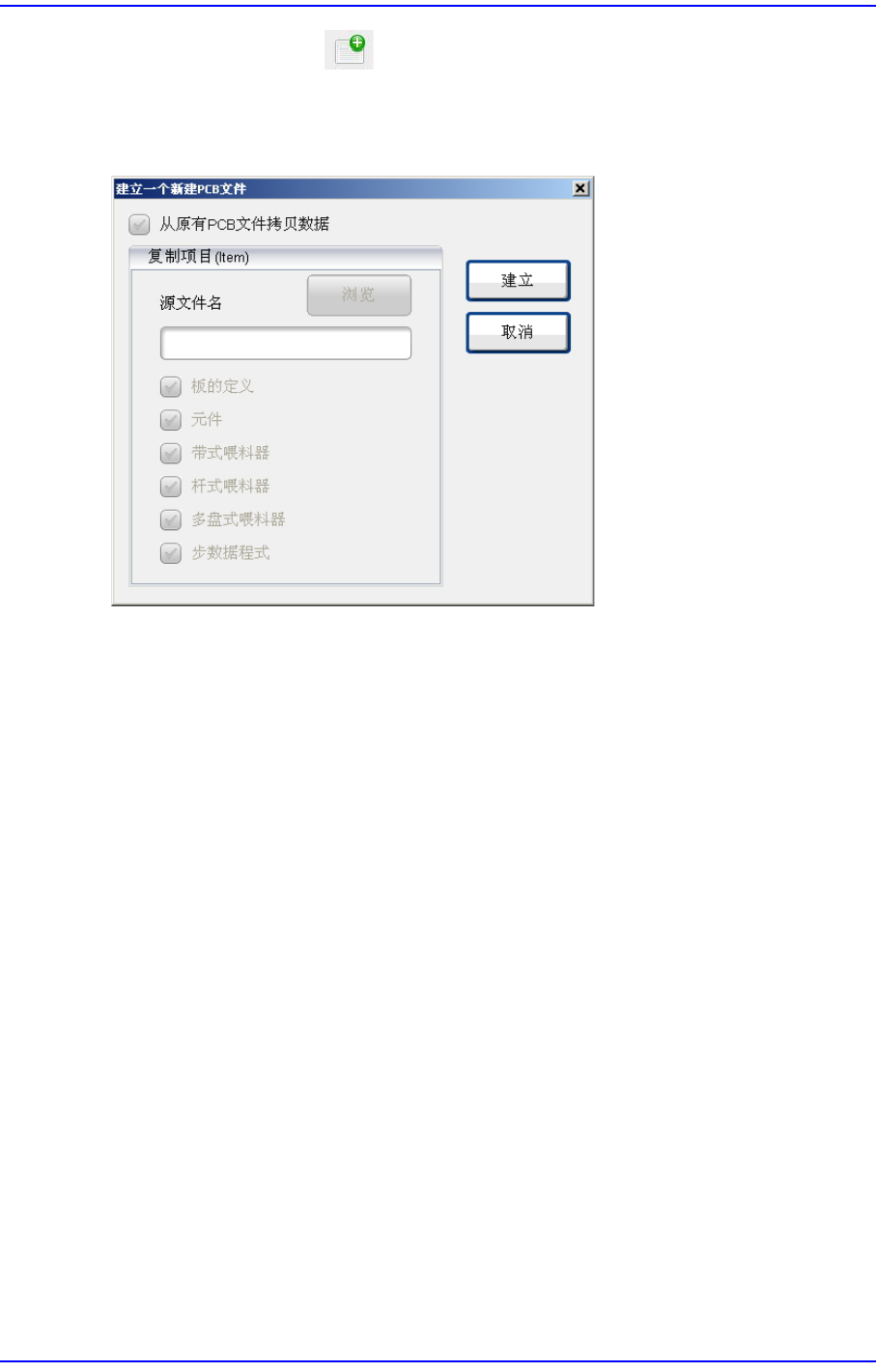

编制新PCB文件时使用。点击“新 ”按钮则显示如下对话框。
图
15.12 “
建立一个新建
PCB
文件
”
对话框
<选择分离生产的PCB> 群
需要在正面与背面通道各自生产不同的PCB 时，首先选择‘ 系统设定'菜单的 ‘参
考' 子菜单，然后在“一般"选项卡对话框圈选< 使用正面/背面分离生产功能>复
选框。
如果没有圈选该复选框，该选项键会处于非激活状态
<一PCB> 选项键
选择该选项键创建PCB文件时，将在正面与背面通道适用所创建的PCB文
件。
<前面> 选项键
选择该选项键创建PCB文件时，只在正面通道适用所创建的PCB文件。
<后面> 选项键
选择该选项键创建PCB文件时，只在背面通道适用所创建的PCB文件。
<从原有PCB文件拷贝数据> 检查 盒
在已有的文件中复制特定数据编制新文件时选择此校验框。如果不选择此校验
框则用默认数据生成新文件。选择校验框则如下图激活< 拷贝项目>领域。
