15-44 Cutting-edge Modular Mounter HM520 Administrator's Gui de 请选择用于 PCB 文件生成的源文件。 在源文件的 PCB 数据中选择要利用于文件 生成的项目后请点击 < 建立 > 按钮。
15-43
其它
菜单
利用源文件的生成过程

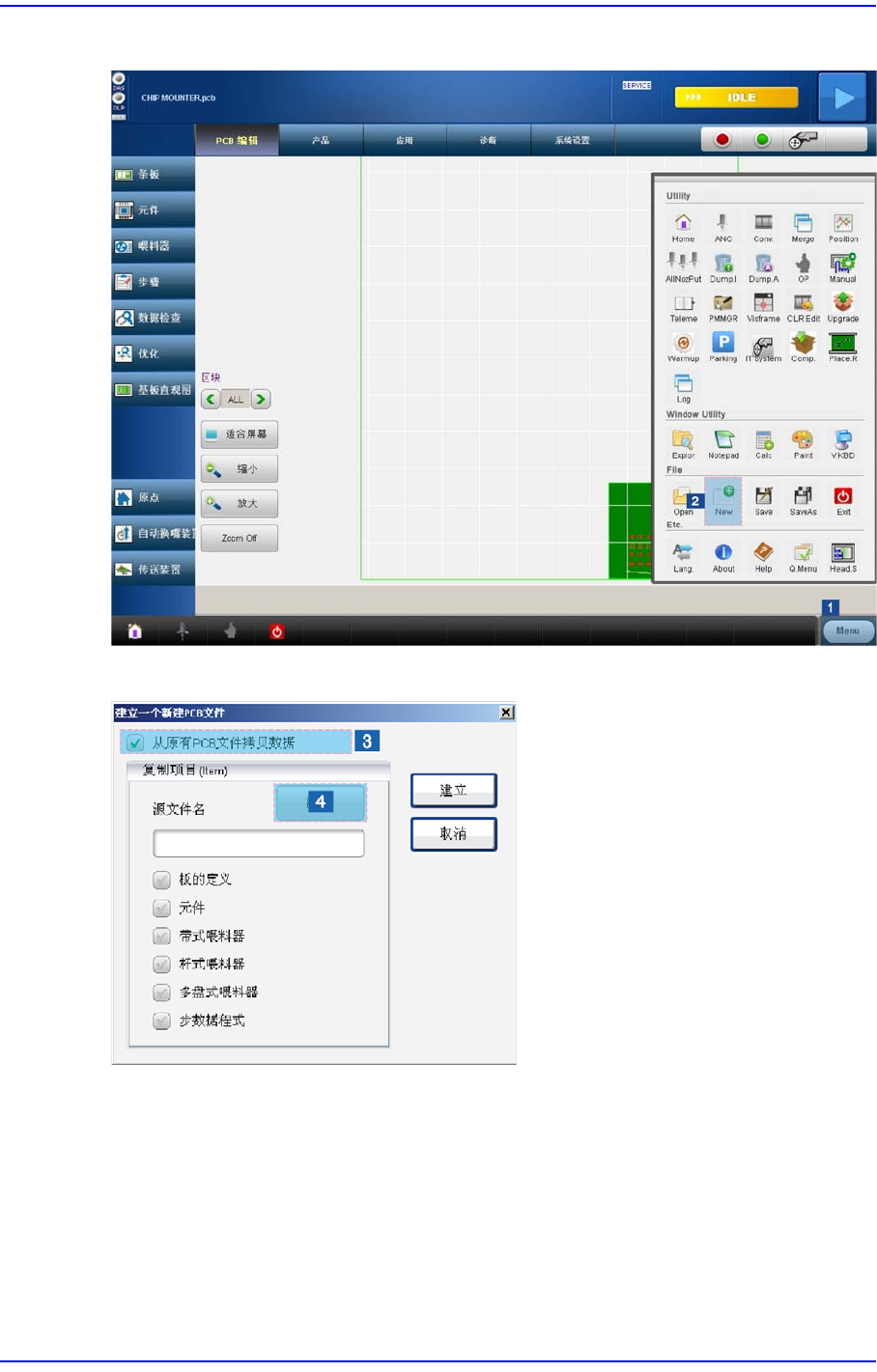

为了选择用于PCB文件生成的基准PCB文件请点击 < 浏览>按钮。
15-44
Cutting-edge Modular Mounter HM520 Administrator's Guide
请选择用于PCB文件生成的源文件。
在源文件的PCB数据中选择要利用于文件生成的项目后请点击<建立> 按钮。
15-45
其它
菜单
15.3.3. 另存为 （Save） [Ctrl+S]
保存当前PCB相关设置中或完成的文件时使用。点击‘Save’按钮选择‘Save’或‘Save
As’则显示如下对话框。
图
15.15 “
另存为
”
对话框
<保存在> 组合框
指定文件所在的目录。并把指定目录中的文件显示在< 文件目录>目录框中。
目录框
显示已有的文件。按下文件名时，<文件名 > 编辑框中显示其文件名。
<文件名> 编辑框
输入新的文件名称。文件名可以输入最多 256个文字。同一个目录中有同样的文
件名称时，按下< 保存> 按钮的同时显示如下的对话框。
这个时候按下<是>按钮时，文件覆盖到同样名称的文件上。
图
15.16 “
另存为
”
信息框
<保存类型> 组合框
选择要保存的文件的扩展名。按下三角型按钮，显示能选择的文件类型。
PCB Files(*.pcb)
在目录框只显示扩展名为pcb的文件名。扩展名为PCB 的文件为未最佳化的
PCB文件。
