2-20 Cutting-edge Modular Mounter HM520 Administrator's Gui de < 装置 > Selection control 设置基准摄像机的照明。 把照明调整到最适 合示教贴装原点的亮度。 可以选 择的对象如下 铜 + 氧化 Use Not Use 铅 + 表面氧化 Use Not Use 铅 + 银 + 突出 Use Use 金箔 + 高光泽 Use Use…
2-19
Board
定义
照明调节用滚动条
调整照明时，需要如下图所示选择“Light”选项卡。
设定检查基准点标记时的照明度。一般设定为7。实际的使用当中，根据
PCB和Fiducial Mark的状态可以适当调整照明度。

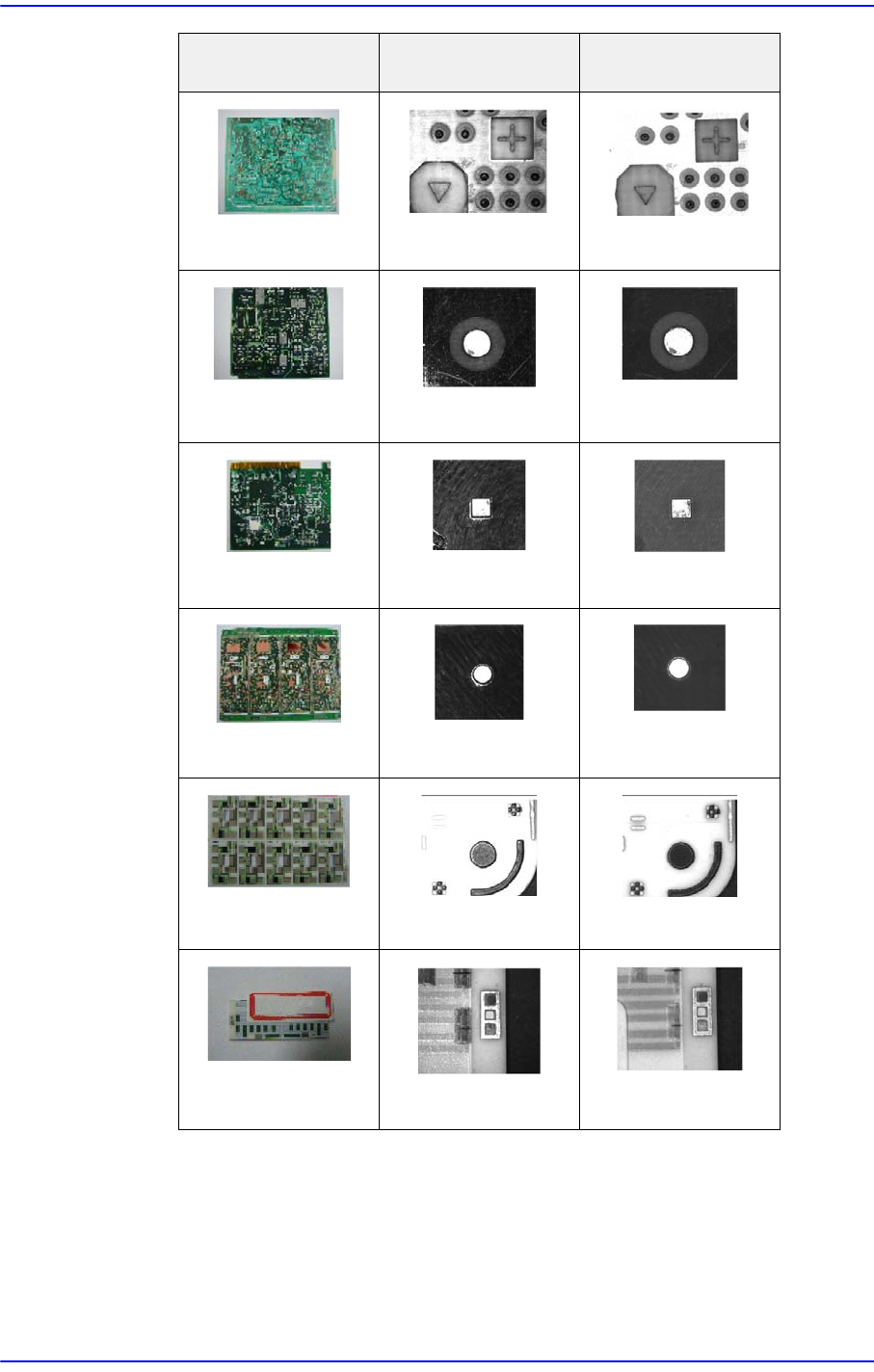

下面是基准标志的照明别用途。建议客户根据各栏目的最佳照明而识别PCB
的基准标志。基本上使用Outer照明，可以根据PCB 而适当组合 Coaxial 照明
后设定成最佳状态。
PCB基准类型
Outer Coaxial
金箔 + 高光泽 Use
Use
金箔 + 高光泽
Use
Use
金箔 + 格子突出
Use
Use
2-20
Cutting-edge Modular Mounter HM520 Administrator's Guide
<装置> Selection control
设置基准摄像机的照明。把照明调整到最适合示教贴装原点的亮度。 可以选
择的对象如下
铜 + 氧化
Use
Not Use
铅 + 表面氧化
Use
Not Use
铅 + 银 + 突出
Use
Use
金箔 + 高光泽
Use
Use
Ceramic
Use
Not Use
Ceramic
Use
Use
PCB基准类型
Outer Coaxial
2-21
Board
定义

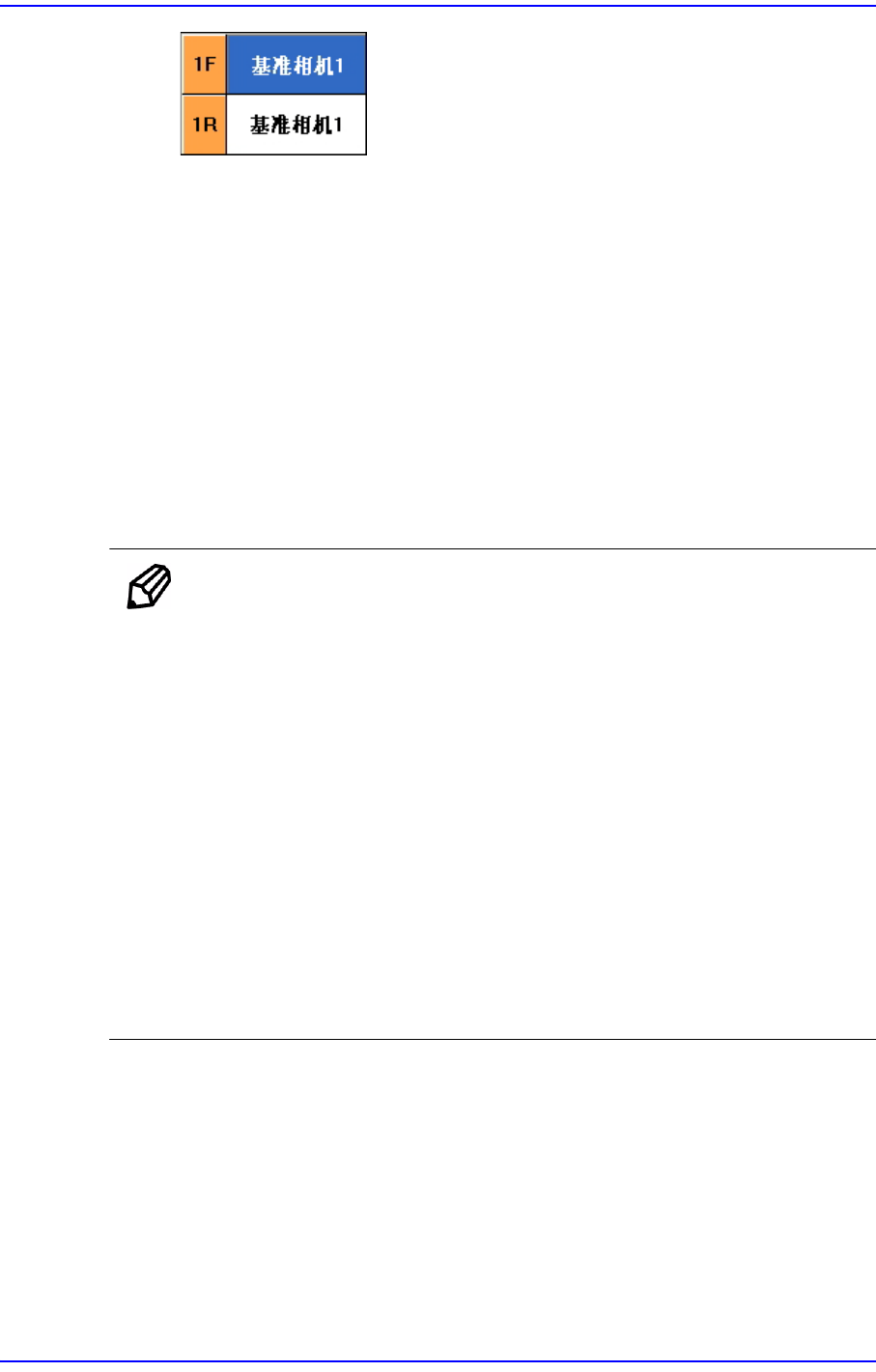

1F-基准相机 1: 选择前面个悬臂的基准摄像机1。
1R-基准相机1: 选择背面个悬臂的基准摄像机1。
<移动> 按钮
<装置> Selection control中选择的对象移动到指定的坐标位置。 运行
“Move”之前，先要用按下需要移动的位置的坐标值对应的Grid的
shell(Fiducial Mark的坐标)。
<得到数据> 按钮
以< 装置> Selection control中选择的对象为基准获取XY, Z 坐标。 运行 “Get”
之前，先要用按下需要取得的位置对应的Grid的shell(Fiducial Mark的坐标
)。
备注 关于 基准点标记
基准点标记 有它形状，材料等方面的必要条件。设计PCB的时
候，请注意以下几点。
基准点标记的形状可以是以下8 种图案。 (上下对称或左右对
称)
A的尺寸要2.0mm 以上。 标记传感器光点的宽度离 PCB 表面
的距离为约 ø0.7mm。
从基准点标记的外缘离周围 2.0mm 的范围内，不应有可能引
起错误的识别的形状和颜色变化。( 焊盘，焊膏等)
基准点标记的颜色要和周围 PCB 的颜色有明暗差异。
为了确保识别精度，基准点标记的表面上电镀铜或锡来防止
表面反射。对形状只有线条的标记，光点不能识别。
<6. 形状数据>领域
它是有关基准标记形状的数据。
<尺寸X> 编辑框
设定基准标记的X轴方向尺寸。（以设备的坐标系为准）
<尺寸Y> 编辑框
设定基准标记的Y轴方向尺寸。（以设备的坐标系为准）
