2-28
Cutting-edge Modular Mounter HM520 Administrator's Guide
2.4. Array PCB 设定
针对有关阵列PCB生产的下列设置进行说明：
设置阵列PCB的排列及各阵列PCB 之间的偏移(Offset) 的方法
不良标记的设置方法
容许标记的设置方法
使用2D条形码生产时的设置方法。
2.4.1. Array 设定
Array PCB时，设置各Array PCB内的小型PCB 原点和 Array PCB的 Place Origin之
间的偏移值。

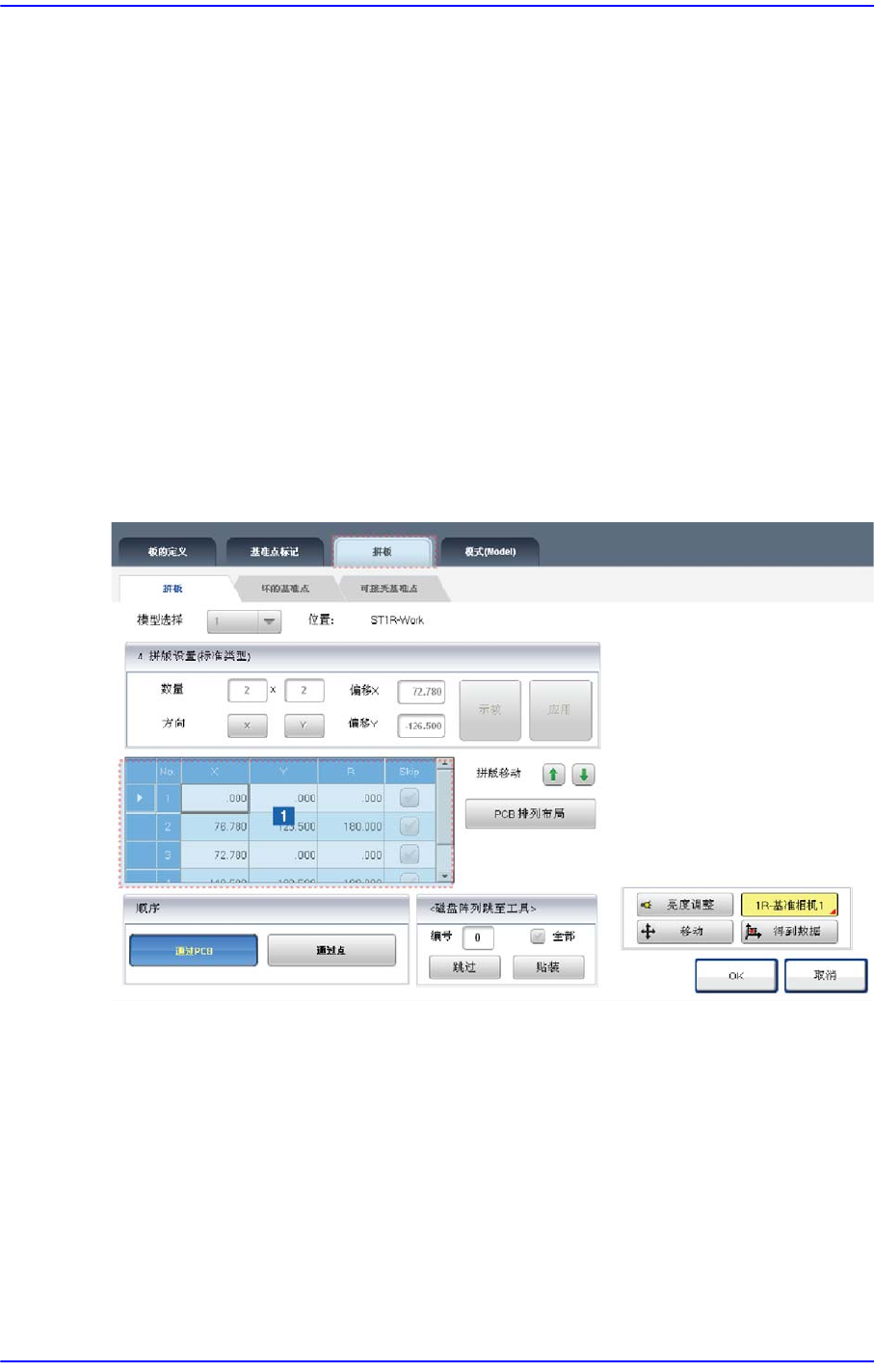

选择< 拼板> 选项卡后将出现下列对话框。
图
2.5 “PCB
数组
”
对话框
1: grid cell
<模型选择 > 组合框
Multi PCB时
在‘ 基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。

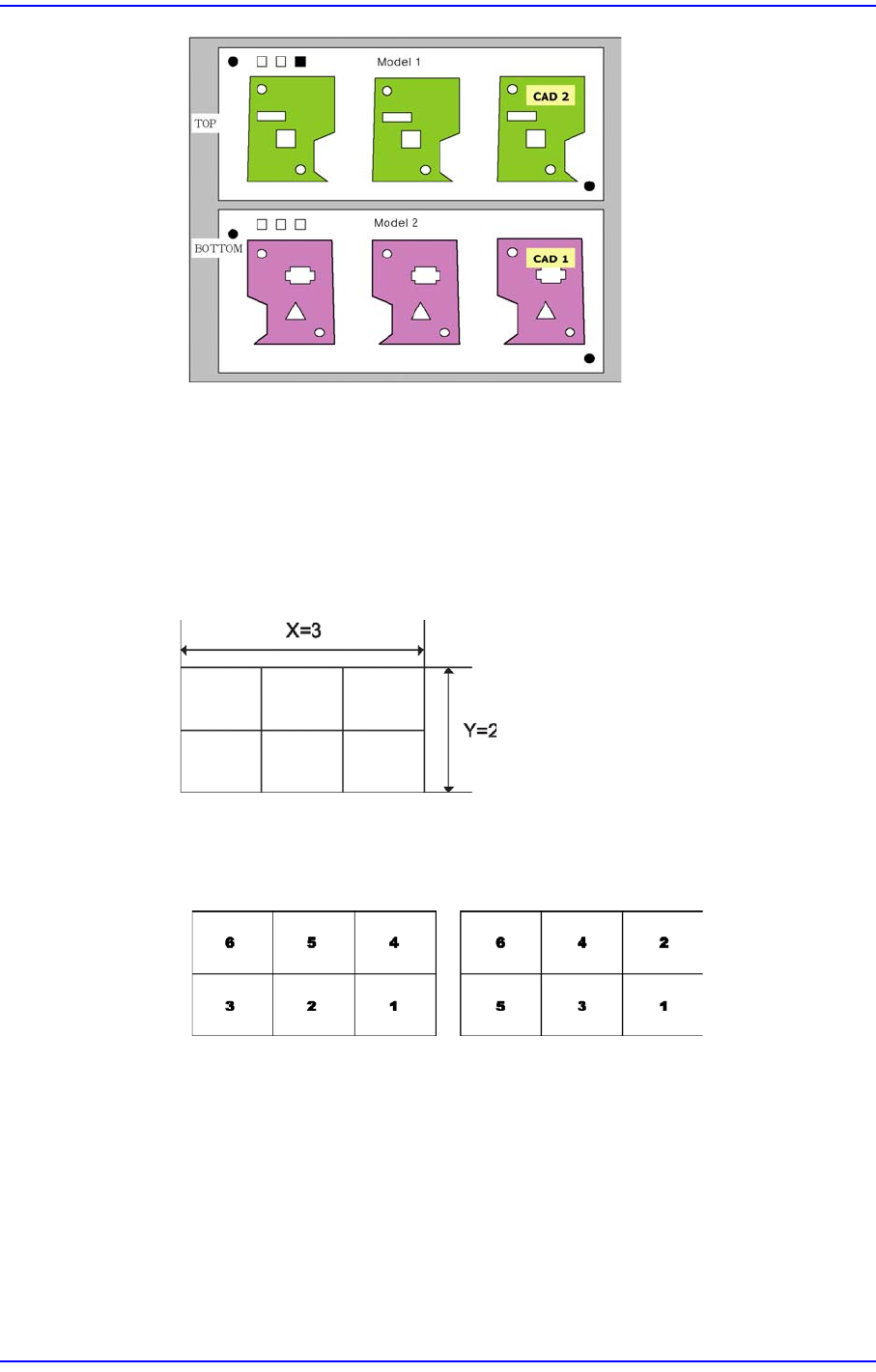

Block PCB时
选择要设置的模型后，请设置其他的项目。
2-29
Board
定义
<4. 拼版设置( 标准类型)> 领域
进行多片PCB的初始化。此功能在多片PCB 为常规的排列方式时，自动设定各
单片的偏移量。
<数量> 编辑框
输入多片 PCB 的排列片数 双击该编辑框，就会出现可以输入数字的数字输
入窗口。
<计数方向> 选项按钮领域
选择多片 PCB 的各单片的编号方法。
识别Array PCB内的小型PCB的Fiducial时为了缩短时间沿着移动距离最短
的最佳路径识别Fiducial。

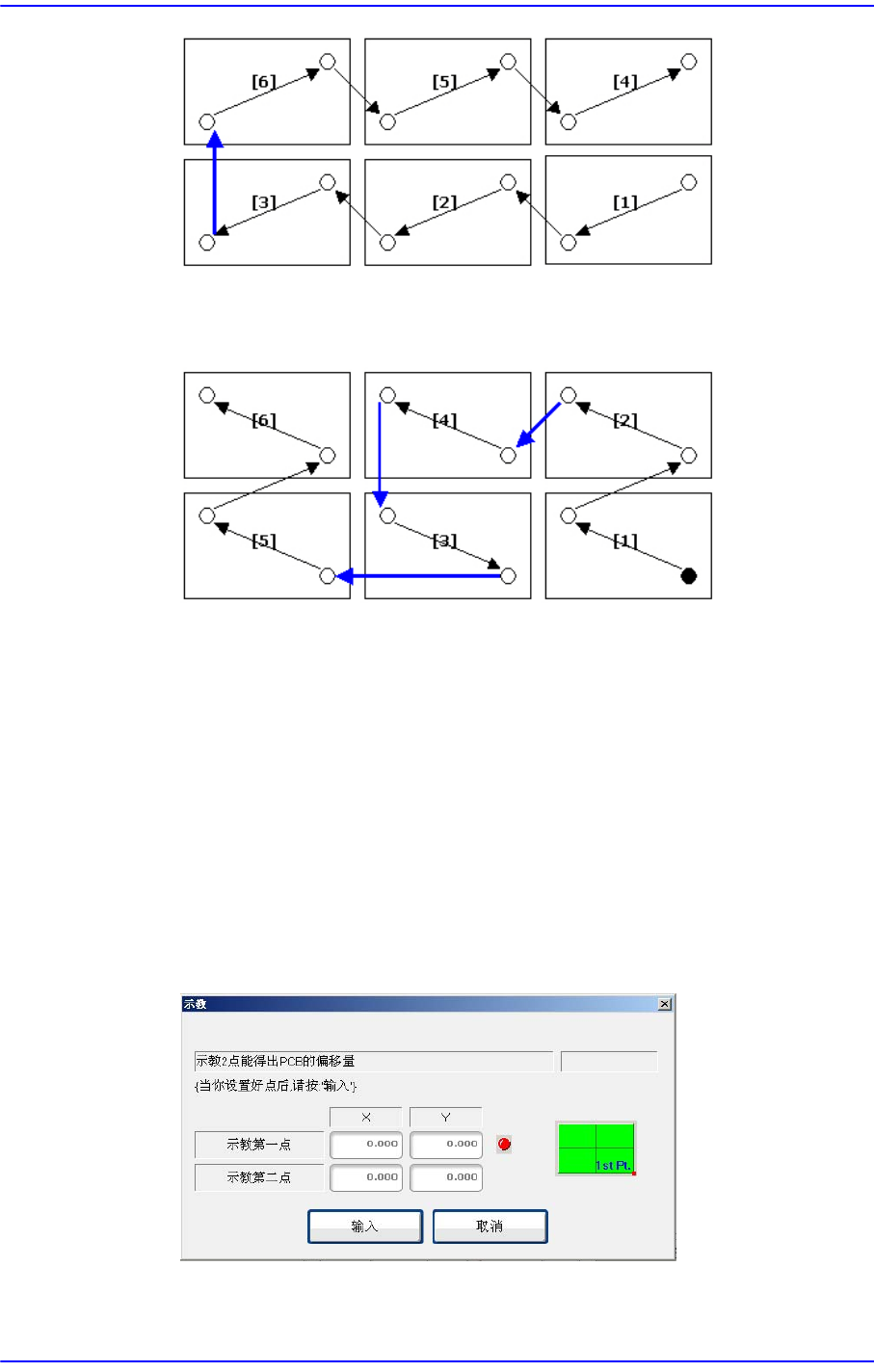

[Direction选择X 时，Fiducial Teaching顺序]
1 → 2 → 3 → 6 → 5 → 4
X方向的情况 Y方向的情况
2-30
Cutting-edge Modular Mounter HM520 Administrator's Guide
[Direction选择Y时，Fiducial Teaching顺序]
1 → 2 → 4 → 3 → 5 → 6
<偏移> 编辑框
使用于自动设置Array PCB原点的偏移值。在Array PCB 内成为基准的小型
PCB的贴装原点增加Offset值的坐标值，设置Array PCB 内的小型PCB贴装
原点。
如果不对偏移进行示教而设置为一定值，则双击该编辑框。将出现可以输入
数字的数字输入窗口。
<应用> 按钮
在这个领域，利用所设定的各项数据，自动生成多片 PCB 的数据。
<示教> 按钮
示教Array PCB 偏移。 按下此按钮时依次显示以下画面。
示教Array PCB 内的小型PCB 1号原点。 示教完后按下“ 输入” 键时，显示以
下画面。
