2-25
2
3.4 传送装置的调节
生产过程中，每当切换生产基板就必须根据该基板调节传送装置，准备相应的送料器。下面，介绍调节传送装置
的方法。
n
要点
双轨贴片机中使用两条轨道进行生产时，用轨道切换按钮切换至想要操作的轨道后再进行调整或确认。
基板的固定方法
一般，基板固定方法设定为外形基准。顶起基板的边缘，用基板压板夹住进行固定。
基板边缘以外的部分，用顶针支撑。
基板固定方法

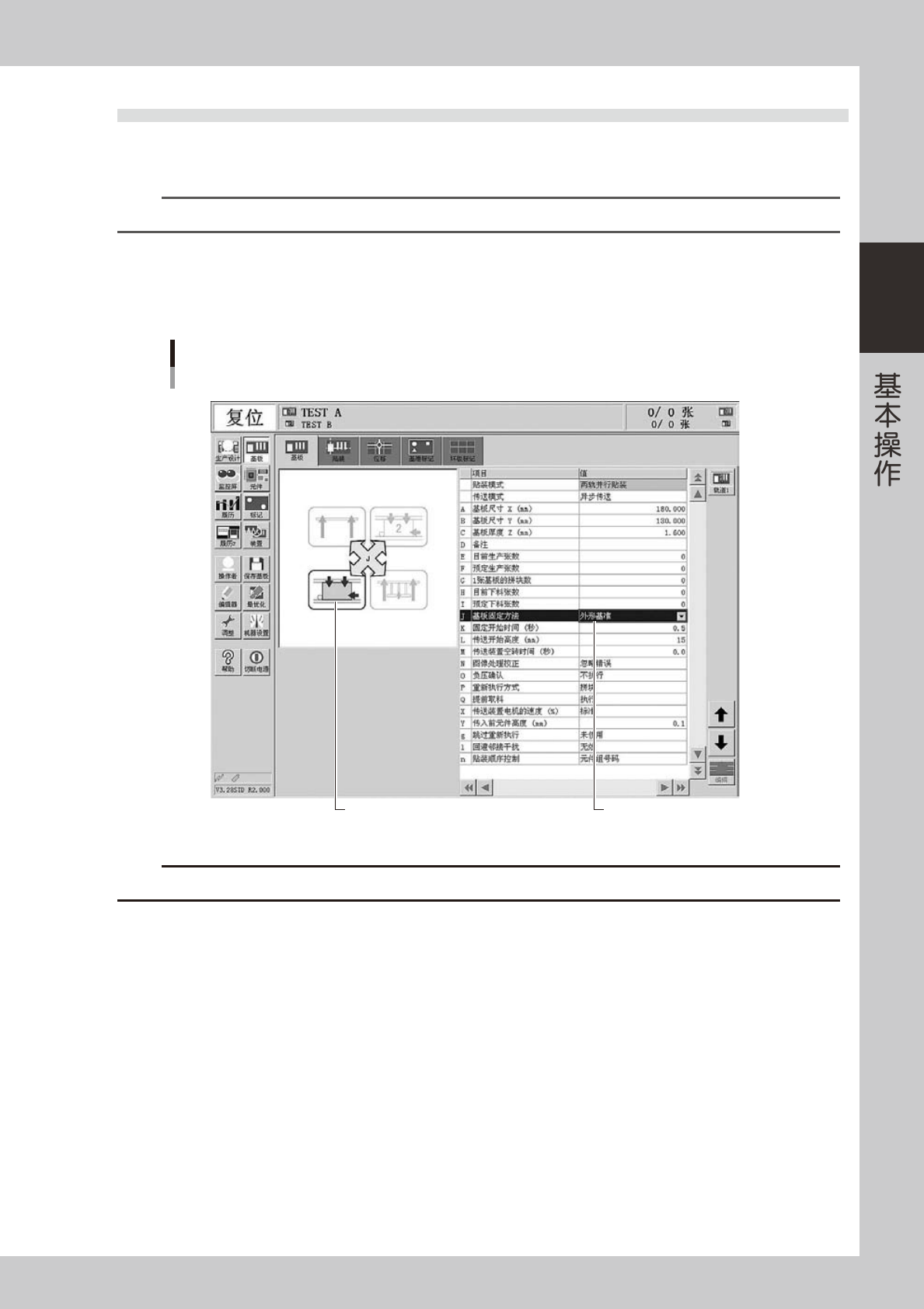

基板固定方法的确认
以双轨为例
基板固定示意图
26218-L4-10
c
注意
如果想要生产的基板上有切口等，传送装置的各基板传感器有可能无法检出基板。
2-26
2
3.4.1 作业流程
按如下所示「调节流程图」调节传送装置。
调节传送宽度
放置基板
按[传送宽度]按钮
按[移至贴装位置]按钮
双段传送台单轨
双轨
排列顶针
按[顶板]按钮，升起顶板
按[顶板]按钮，降下顶板
确认基板的固定状态
取出基板
将贴片机置于紧急停机状态
将贴片机置于紧急停机状态
解除贴片机的紧急停机状态
移至贴装位置
调节流程图
传送装置
25203-L4-10
1
调节传送宽度。
确认已选中想要调节传送宽度的基板程序，按 [ 装置 ] -「传送装置」选项卡的 [ 传送宽度 ] 按钮。
显示对话框，确认更改后的传送宽度，按 [OK] 按钮。
2
将传送装置移至贴装位置。( 使用双段传送台时 )
按 [ 移至贴装位置 ] 按钮，将传送装置移至贴装位置。传送台 2 的传送装置移至里侧。
e
3
将贴片机置于紧急停机状态，打开安全盖。
4
将基板放置在传送轨上。
2-27
2
5
在顶板上排列顶针。
顶针由磁铁固定在顶板上。根据基板的形状和尺寸，合理排列顶针，使顶针能均匀地支撑包括基板边缘
在内的整个基板。
c
注意
排列顶针时，必须注意避免顶板上升时顶针与传送轨以及其它零部件发生碰撞。此外，磁铁基座底面至支撑螺杆顶端的距离为
76mm，切勿更改此高度。
■ 在双段传送台上排列顶针时的注意事项
在双段传送台 ( 各传送台分别固定 1 张基板 ) 上排列顶针时，尤其需要注意传送台 2 的排列。
参照下图排列顶针，切勿使顶针超出顶板范围。
OK
OK
OK
NG
NG
NG
NG
NG
NG
NG
NG
76mm
支撑螺杆
顶针
高度与排列(传送台2)
磁铁基座
传送轨
传送轨
顶板
进入了传送轨下方
超出了顶板(左右虚线范围)
顶针
顶板
