3.4.1 作业流程
按如下所示「调节流程图」调节传送装置。
调节传送宽度
放置基板
按[传送宽度]按钮
按[移至贴装位置]按钮
双段传送台单轨
双轨
排列顶针
按[顶板]按钮，升起顶板
按[顶板]按钮，降下顶板
确认基板的固定状态
取出基板
将贴片机置于紧急停机状态
将贴片机置于紧急停机状态
解除贴片机的紧急停机状态
移至贴装位置
调节流程图
传送装置
25203-L4-10
1
调节传送宽度。
确认已选中想要调节传送宽度的基板程序，按 [ 装置 ] -「传送装置」选项卡的 [ 传送宽度 ] 按钮。
显示对话框，确认更改后的传送宽度，按 [OK] 按钮。
2
将传送装置移至贴装位置。( 使用双段传送台时 )
按 [ 移至贴装位置 ] 按钮，将传送装置移至贴装位置。传送台 2 的传送装置移至里侧。
e
3
将贴片机置于紧急停机状态，打开安全盖。
4
将基板放置在传送轨上。
2-27
2
5
在顶板上排列顶针。
顶针由磁铁固定在顶板上。根据基板的形状和尺寸，合理排列顶针，使顶针能均匀地支撑包括基板边缘
在内的整个基板。
c
注意
排列顶针时，必须注意避免顶板上升时顶针与传送轨以及其它零部件发生碰撞。此外，磁铁基座底面至支撑螺杆顶端的距离为
76mm，切勿更改此高度。

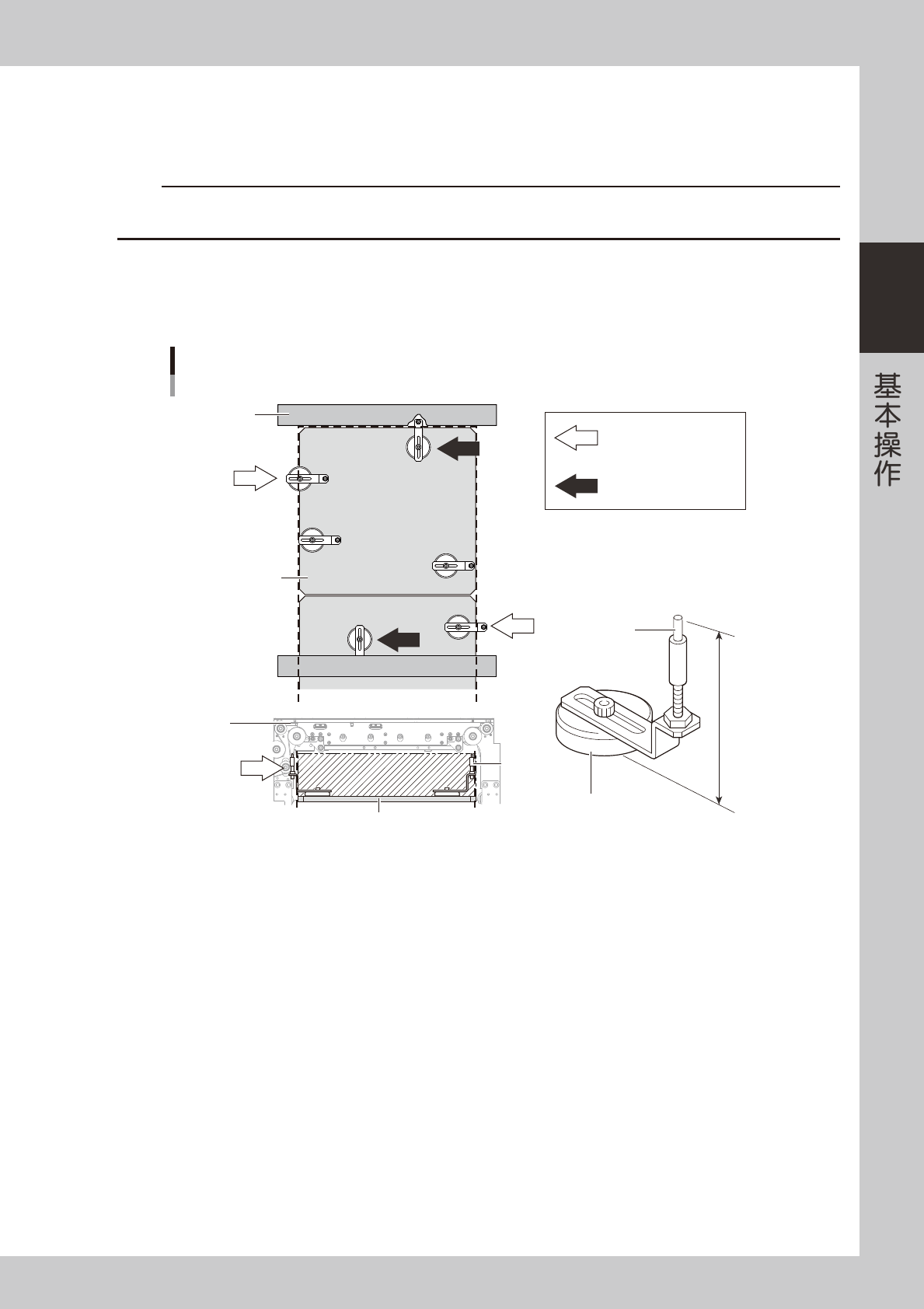

■ 在双段传送台上排列顶针时的注意事项
在双段传送台 ( 各传送台分别固定 1 张基板 ) 上排列顶针时，尤其需要注意传送台 2 的排列。
参照下图排列顶针，切勿使顶针超出顶板范围。
OK
OK
OK
NG
NG
NG
NG
NG
NG
NG
NG
76mm
支撑螺杆
顶针
高度与排列(传送台2)
磁铁基座
传送轨
传送轨
顶板
进入了传送轨下方
超出了顶板(左右虚线范围)
顶针
顶板
25204-L4-10
2-28
2

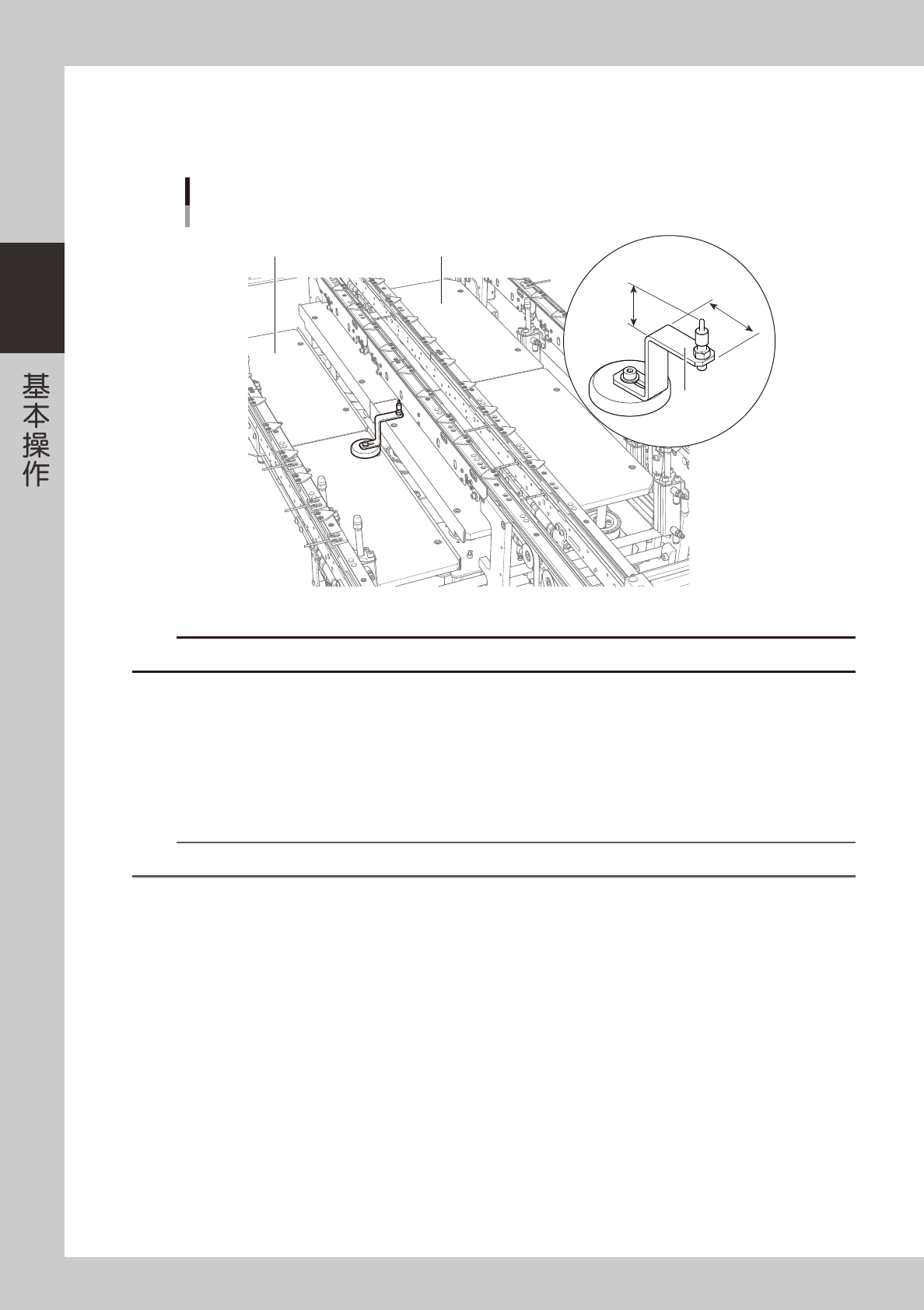

■ 在双轨规格排列顶针时的注意事项
为防止与顶板发生干扰，双轨贴片机用顶针为特殊形状。因此，如果基板背面贴有超过 20mm 的元件，下图中 AA
部可能会与元件发生碰撞，务必注意。
PU1 (前侧)
顶针
双轨规格时
PU2 (后侧)
23.7mm
41mm
AA
25236-L4-00
c
注意
切勿在双轨贴片机上使用其它贴片机 ( 例如 YS12 等 ) 的顶针 ( 传统型 )。
6
升起顶板。
确认安全，解除贴片机的紧急停机状态后，按传送装置画面的 [ 顶板 ] 按钮。顶板上升，基板被固定。双
轨规格时，切换轨道后再操作。
7
确认基板的固定状态。
确认基板是否已均匀支撑。轻敲基板确认基板有无翘曲。如果基板没有翘曲，已被均匀地支撑，表示正常。
参考
如果将每种基板在顶板上的顶针位置作好记号 ( 贴纸或记号笔 )，操作会更方便。
e
8
从传送装置上取下基板。
按传送装置画面的 [ 顶板 ] 按钮，降下顶板。按「紧急停机」按钮，使贴片机处于紧急停机状态后，取出
基板。双轨规格时，切换轨道后再操作。
