2-28 2 ■ 在双轨规格排列顶针时的注意事项 为防止与顶板发生干扰，双轨贴片机用顶针为特殊形状。因此，如果基板背面贴有超过 20mm 的元件，下图中 AA 部可能会与元件发生碰撞，务必注意。 PU1 (前侧) 顶针 双轨规格时 PU2 (后侧) 23.7mm 41mm AA 25236-L4-00 c 注意 切勿在双轨贴片机上使用其它贴片机 ( 例如 YS12 等 ) 的顶针 ( 传统型 )。 6 升起顶板。 确认安全，解除贴片机的…
2-27
2
5
在顶板上排列顶针。
顶针由磁铁固定在顶板上。根据基板的形状和尺寸，合理排列顶针，使顶针能均匀地支撑包括基板边缘
在内的整个基板。
c
注意
排列顶针时，必须注意避免顶板上升时顶针与传送轨以及其它零部件发生碰撞。此外，磁铁基座底面至支撑螺杆顶端的距离为
76mm，切勿更改此高度。
■ 在双段传送台上排列顶针时的注意事项
在双段传送台 ( 各传送台分别固定 1 张基板 ) 上排列顶针时，尤其需要注意传送台 2 的排列。
参照下图排列顶针，切勿使顶针超出顶板范围。
OK
OK
OK
NG
NG
NG
NG
NG
NG
NG
NG
76mm
支撑螺杆
顶针
高度与排列(传送台2)
磁铁基座
传送轨
传送轨
顶板
进入了传送轨下方
超出了顶板(左右虚线范围)
顶针
顶板
25204-L4-10
2-28
2
■ 在双轨规格排列顶针时的注意事项
为防止与顶板发生干扰，双轨贴片机用顶针为特殊形状。因此，如果基板背面贴有超过 20mm 的元件，下图中 AA
部可能会与元件发生碰撞，务必注意。
PU1 (前侧)
顶针
双轨规格时
PU2 (后侧)
23.7mm
41mm
AA
25236-L4-00
c
注意
切勿在双轨贴片机上使用其它贴片机 ( 例如 YS12 等 ) 的顶针 ( 传统型 )。
6
升起顶板。
确认安全，解除贴片机的紧急停机状态后，按传送装置画面的 [ 顶板 ] 按钮。顶板上升，基板被固定。双
轨规格时，切换轨道后再操作。
7
确认基板的固定状态。
确认基板是否已均匀支撑。轻敲基板确认基板有无翘曲。如果基板没有翘曲，已被均匀地支撑，表示正常。
参考
如果将每种基板在顶板上的顶针位置作好记号 ( 贴纸或记号笔 )，操作会更方便。
e
8
从传送装置上取下基板。
按传送装置画面的 [ 顶板 ] 按钮，降下顶板。按「紧急停机」按钮，使贴片机处于紧急停机状态后，取出
基板。双轨规格时，切换轨道后再操作。
2-29
2

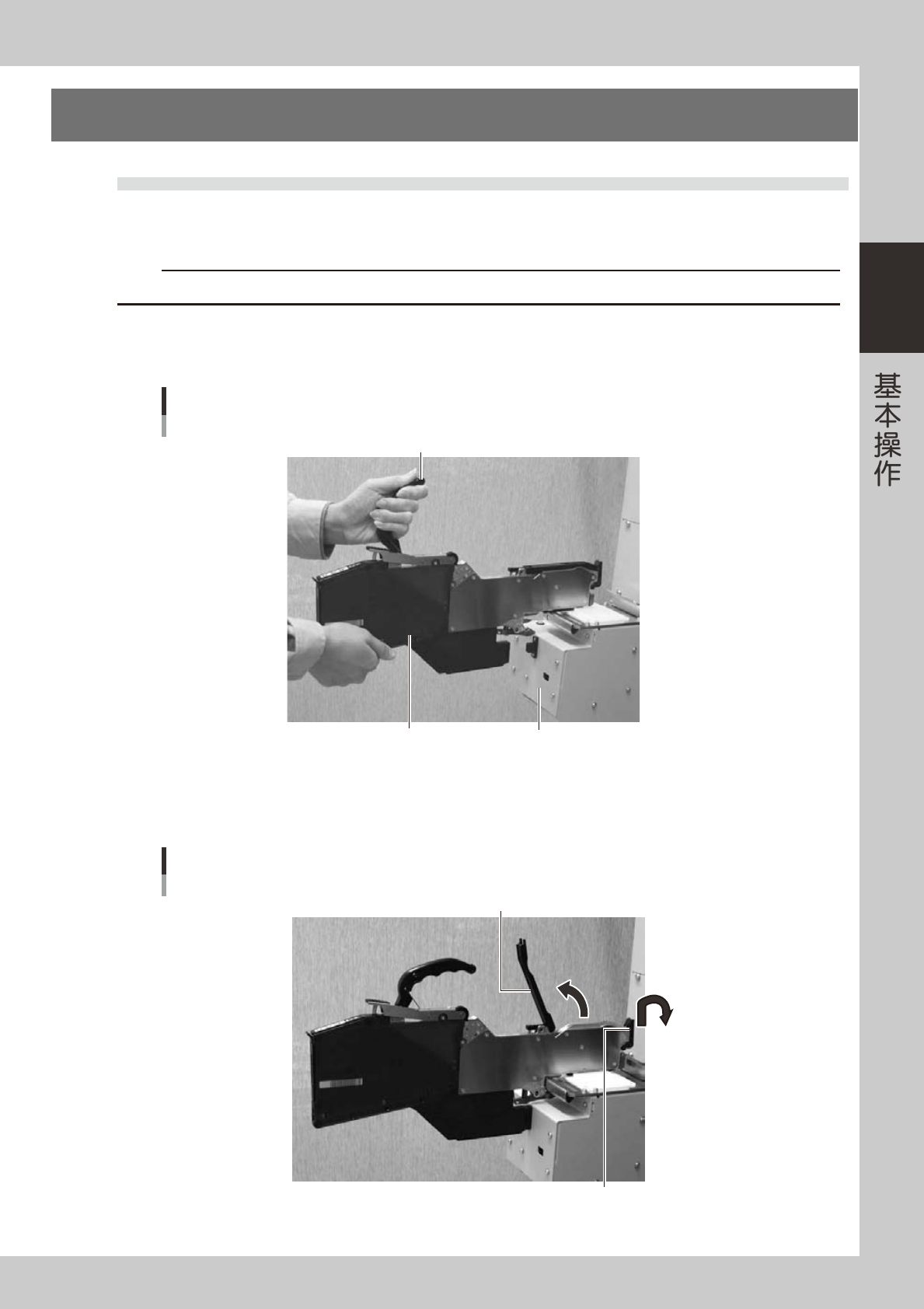

4.元件供给装置的准备
4.1 带式送料器
4.1.1 料带的安装
c
注意
安装料带时，务必使用料带安装站或脱机设置用电源站安装。不能直接在贴片机上安装料带。
1
安装送料器。
将送料器安装在料带安装站或脱机设置用电源站上。
送料器的安装
把手
送料器 料带安装站
25205-L4-10
2
提起料带导轨组件。
将料带导轨前杆边向上提起边向前按下，提起料带导轨组件。
提起料带导轨组件
料带导轨组件
料带导轨前杆
25206-L4-00
