2-31
2
7
固定料带导轨组件。
使基带与链齿轮的齿咬合。
料带导轨组件的固定
料带导轨组件
料带导轨前杆
25209-L4-00
c
注意
固定料带导轨组件时，务必边拉紧盖带边固定，注意不要使盖带在料带导轨组件内有松弛。
8
将盖带夹入卷绕滚轮。
按压卷绕滚轮杆的图中所示部分，使卷绕滚轮让出间隙，将盖带插入此间隙并拉伸一定长度，放松卷绕
滚轮杆夹住盖带。
盖带的安装
盖带卷绕滚轮
卷绕滚轮杆 料带导轨组件
25210-L4-00
c
注意
确认料带导轨组件部和卷绕滚轮部之间的盖带没有扭曲。
2-32
2
9
卷绕盖带的松弛部分。
沿箭头方向轻轻拉伸盖带，盖带将自动卷绕。
卷绕盖带松弛部分
盖带
25211-L4-00
c
注意
‧ 用手护着盖带，使盖带能笔直卷绕。
‧ 卷绕盖带直至松弛消失为止。
‧ 卷绕盖带时，注意不要使手受伤。
0
将元件传送至吸附位置。
按送料器机体的「FEED」按钮，将元件传送至吸附位置。退回元件时，按送料器机体的「BACK」按钮
退回元件。每按一次按钮传送 2mm 间距。
c
注意
调节吸附位置时，请勿按「BACK」按钮。务必按「FEED」按钮将料带传至前侧后，调节吸附位置。
「FEED」按钮、「BACK」按钮、「FUNC」按钮
「BACK」按钮
「FEED」按钮「FUNC」按钮
25212-L4-00
参考
‧ 按送料器机体的「FEED」、「BACK」按钮时的传送间距，与设置的传送间距无关，一律为 2mm。长按可切换至连续传送模式。
‧ 按「FUNC」＋「FEED」按钮，可按设置的传送间距传送料带。
2-33
2
q

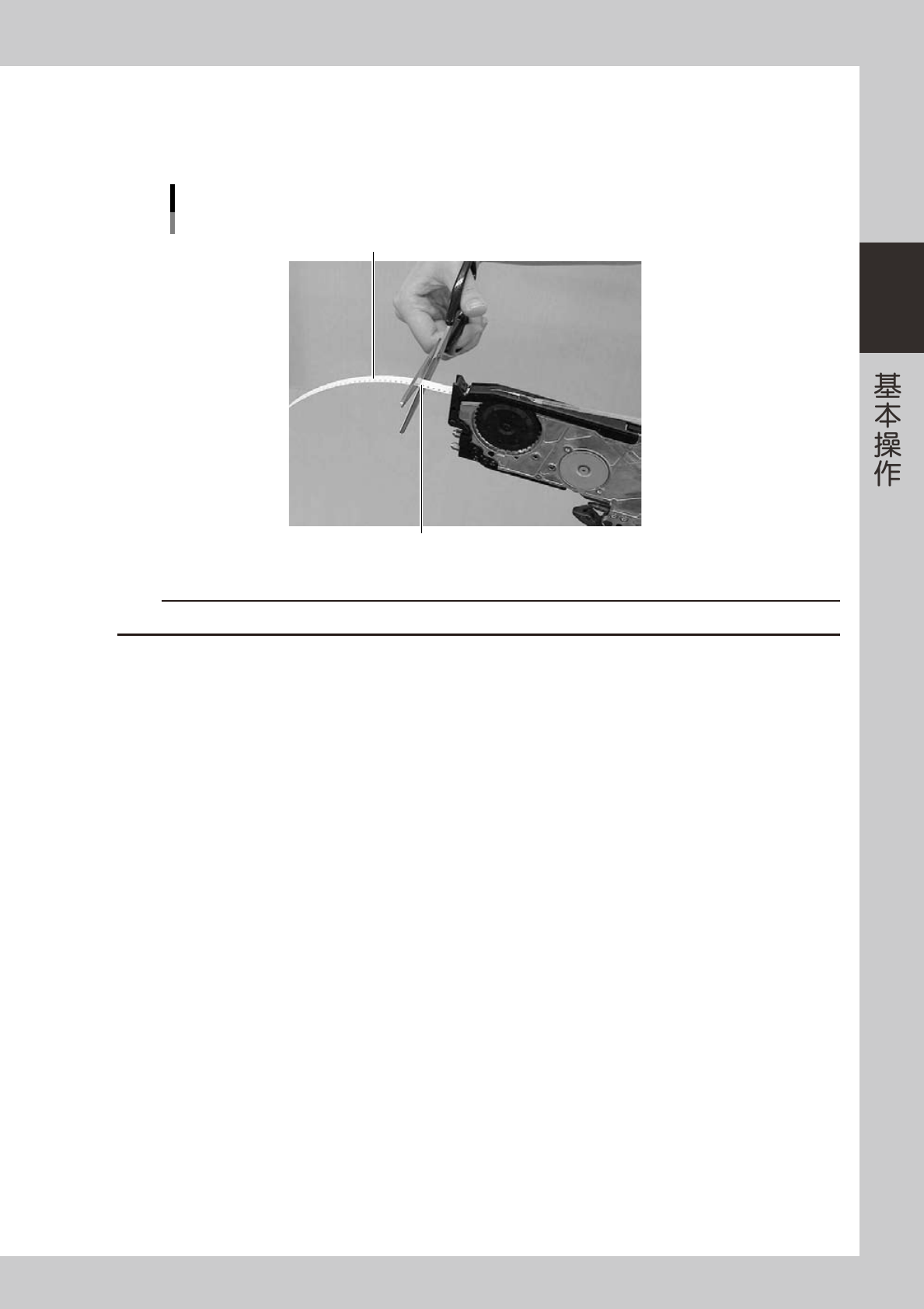

剪断基带。
元件传送至吸附位置后，先将伸出送料器前端的基带在距离送料器前端 1 〜 2cm 的位置剪断，再安装在
贴片机上。
剪断基带
基带
在距离送料器前端1～2cm处剪断
25216-L4-00
c
注意
如果装入贴片机前不剪断基带，可能会导致基带的排出路径堵塞。
