2-37
2
3
确认料带传送状态。
按送料器机体的「FEED」按钮，确认料带是否传送。
c
注意
调节吸附位置时，请勿按「BACK」按钮。务必按「FEED」按钮将料带传至前侧后，调节吸附位置。
参考
‧ 按送料器机体的「FEED」、「BACK」按钮时的传送间距，与设置的传送间距无关，一律为 2mm。长按可切换至连续传送模式。
‧ 按「FUNC」＋「FEED」按钮，可按设置的传送间距传送料带。

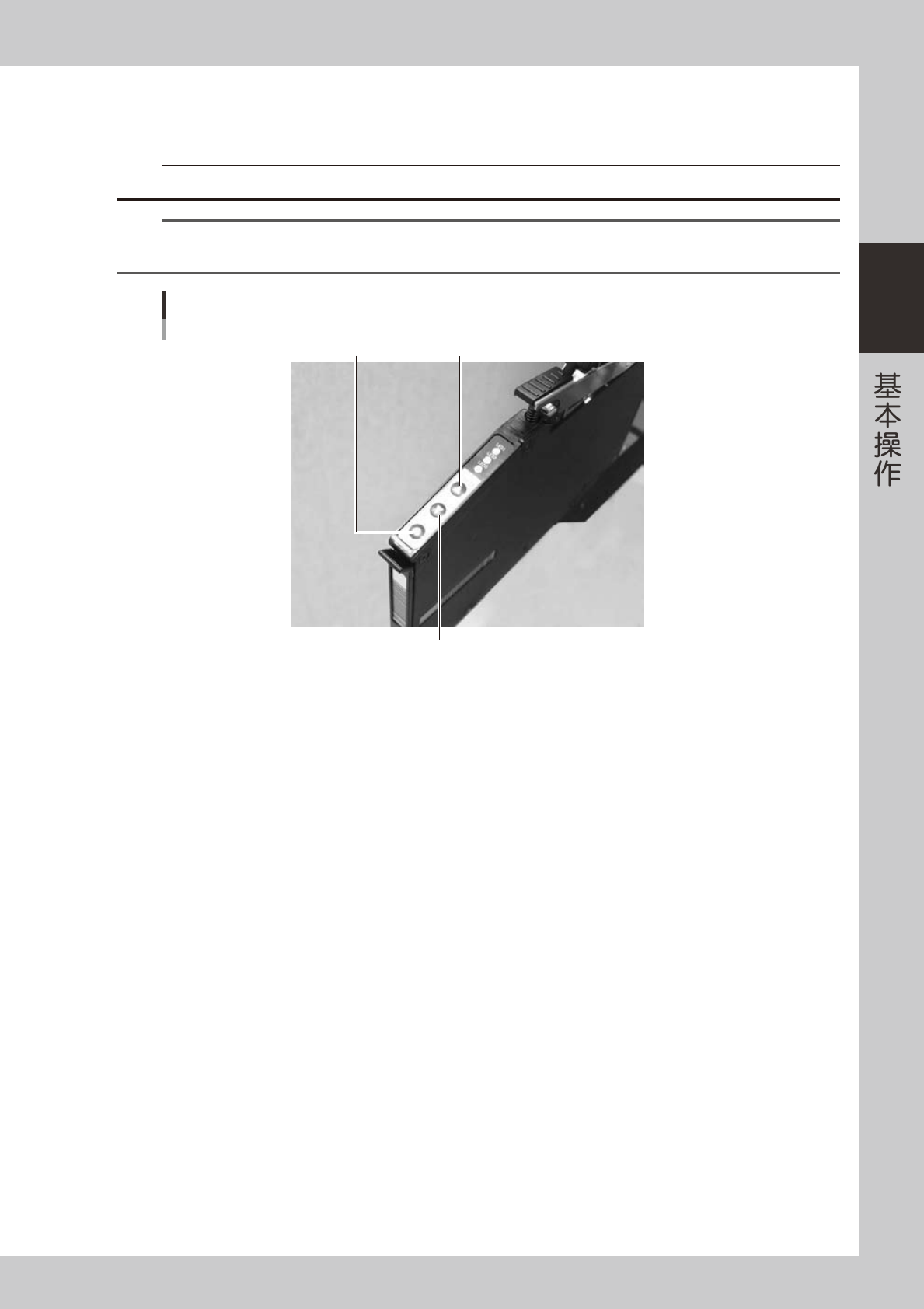

「FEED」按钮、「BACK」按钮、「FUNC」按钮
「FUNC」按钮 「FEED」按钮
「BACK」按钮
25215-L4-00
2-38
2
4.1.3 安装在贴片机上
下面，介绍将送料器安装在贴片机上的步骤。
e
1
按下紧急停机按钮，打开安全盖。
按下贴片机的紧急停机按钮，使贴片机停止运行。
c
注意
模拟送料器的装卸，务必按下紧急停机按钮并打开安全盖后进行。机器构造上不允许在运行过程中装卸模拟送料器。如果无视警告
在运行过程中将模拟送料器插入安全盖内，可能会导致发生重大事故。
2
清除送料器架上的尘屑。
如果夹入元件或尘屑，送料器会倾斜导致吸附不稳定。
3
将料带盘装入料带盘支架的指定位置。
使用上下两层料带盘支架交错排列料带盘。

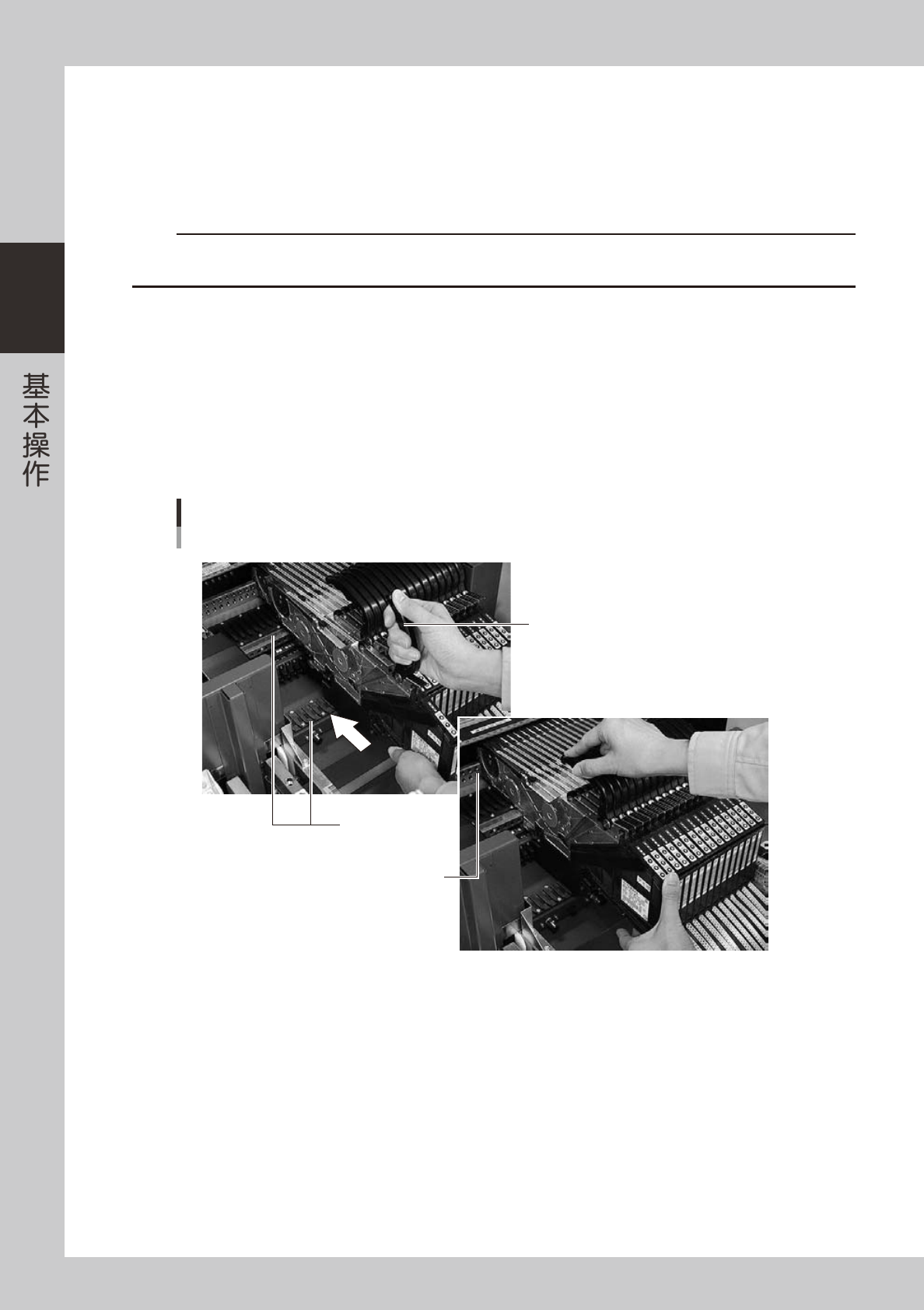

4
安装送料器。
向上提起把手部，对准送料器安装位置，边在导轨上滑动边插入定位孔。
安装在贴片机上
带式送料器
定位孔
导轨
把手部
25226-L4-00
5
确认送料器的安装状态。
‧
盖带是否松弛。
‧
是否已准确地插入到位。
2-39
2
4.2 宽幅多杆式送料器
4.2.1 传料轨与料杆的安装
1
将传料轨安装在安装板上。
将与料杆宽度一致的传料轨安装在安装板上，并用螺钉固定。
如果传料轨的高度低于安装板的高度，必须使用附带的垫块垫在传料轨与安装板之间，使吸料高度一致。
n
要点
有关吸料高度与料杆高度的详细内容，请参阅 SS 型电动送料器用户操作手册。

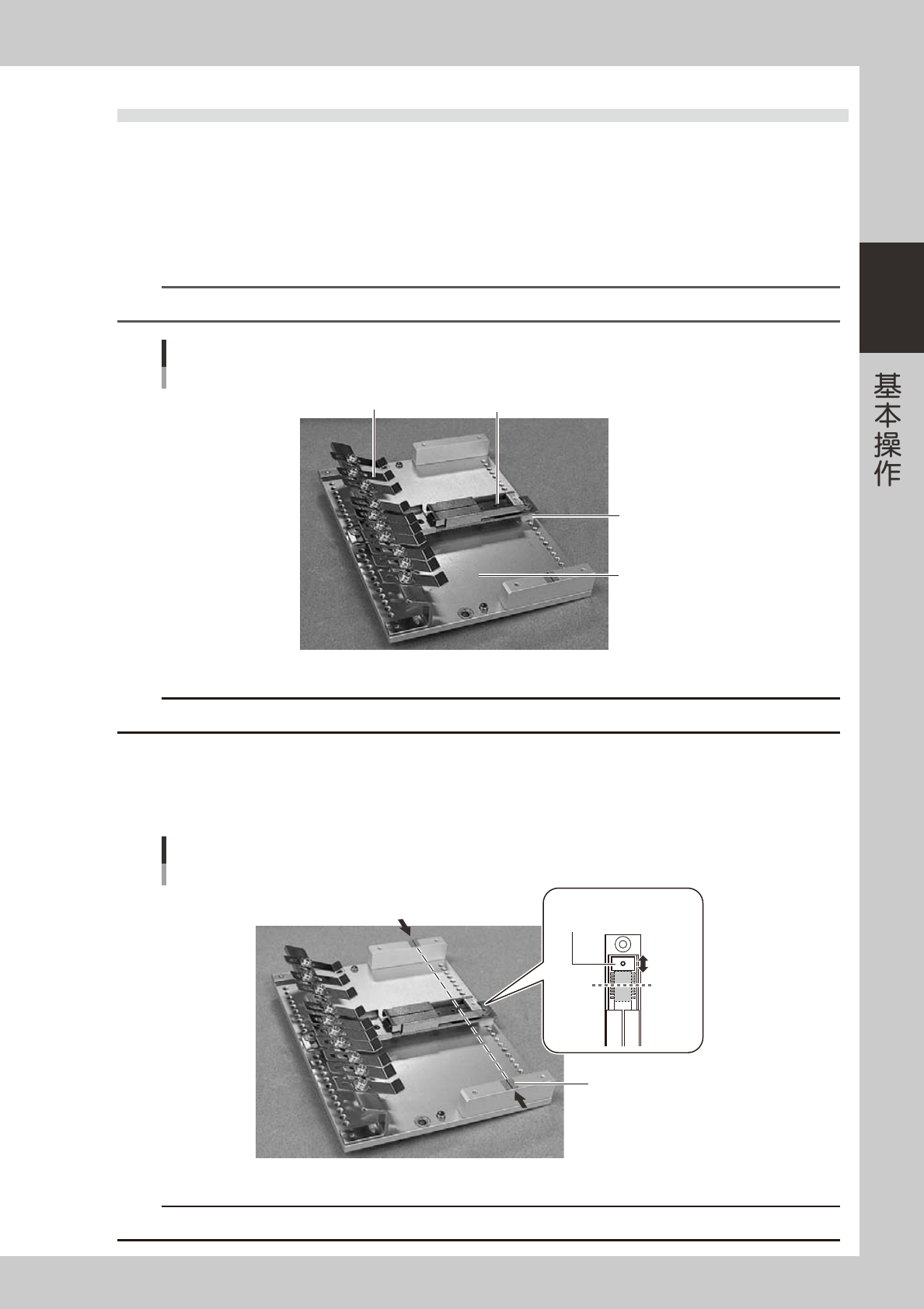

传料轨的安装
安装板
垫块
传料轨
料杆压板
25217-L4-00
c
注意
传料轨必须使用 YAMAHA 原装的产品。如果不使用原装传料轨，可能会导致与贴装头发生碰撞。
2
调节挡板的位置。
如下图所示，连线的位置为元件的吸附点。
旋松传料轨背面的螺钉，调节挡板的位置，使元件的中心对准吸附点。
吸附点
吸附点
线
挡板
吸附点
25218-L4-00
c
注意
元件必须使用长度在 36mm 以下的元件。超过 36mm 的元件，送料器即使运行，元件也不会被传送。
