4.2 宽幅多杆式送料器
4.2.1 传料轨与料杆的安装
1
将传料轨安装在安装板上。
将与料杆宽度一致的传料轨安装在安装板上，并用螺钉固定。
如果传料轨的高度低于安装板的高度，必须使用附带的垫块垫在传料轨与安装板之间，使吸料高度一致。
n
要点
有关吸料高度与料杆高度的详细内容，请参阅 SS 型电动送料器用户操作手册。
传料轨的安装
安装板
垫块
传料轨
料杆压板
25217-L4-00
c
注意
传料轨必须使用 YAMAHA 原装的产品。如果不使用原装传料轨，可能会导致与贴装头发生碰撞。
2
调节挡板的位置。
如下图所示，连线的位置为元件的吸附点。
旋松传料轨背面的螺钉，调节挡板的位置，使元件的中心对准吸附点。
吸附点
吸附点
线
挡板
吸附点
25218-L4-00
c
注意
元件必须使用长度在 36mm 以下的元件。超过 36mm 的元件，送料器即使运行，元件也不会被传送。
2-40
2
3
将安装板安装在宽幅多杆式送料器机体上。
将安装板的定位销插入底板，用 2 根安装板固定螺钉进行固定。
安装板的安装
安装板
定位销
安装板
固定螺钉
安装板
固定螺钉
底板
送料器机体
25219-L4-00
4
取下料杆的胶塞。
杆装元件的料杆两端都有胶塞，是为防止料杆内的电子元件掉落用的。使用时取出。
c
注意
安装时注意不要使元件从料杆中掉落。
5
将料杆插入传料轨。
如下图所示，将料杆穿过料杆压板下方插入传料轨。
c
注意
注意电子元件的传送方向和正反面。
料杆的插入
料杆压板A
料杆
传料轨
25220-L4-00
2-41
2

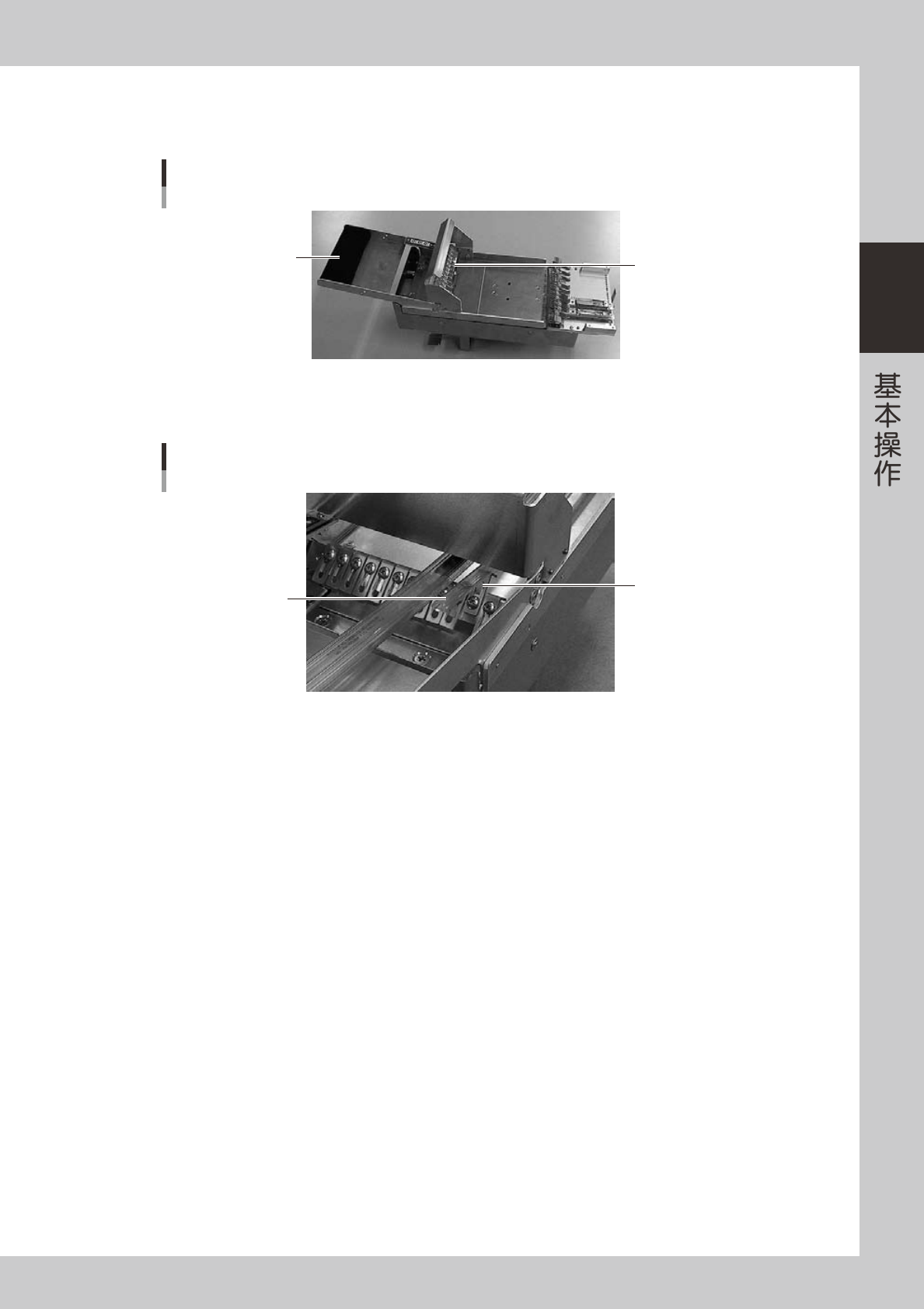

■ 料杆可能脱落或过于挠曲时
需调节料杆压板 B 的弹簧片。
旋松料杆压板 B 的弹簧片的螺钉，将弹簧片调至有适当张力使料杆不会脱落的位置后，固定螺钉。
料杆压板
料杆支撑部
料杆压板B
25221-L4-00
■ 料杆太短无法到达料杆支撑部时
如下图所示，升高调节片，使其从下方抬高料杆。
调节片
料杆
调节片
25222-L4-00
