4.2.2 安装在贴片机上
下面，介绍将宽幅多杆式送料器安装在贴片机上的操作步骤。
e
1
按下紧急停机按钮。
按下贴片机的紧急停机按钮，使贴片机停止运行。
c
注意
如果不停止贴片机的运行就安装送料器，有被卷入贴片机的危险。
2
清除送料器架上的尘屑。
如果夹入元件或尘屑，会导致送料器倾斜，造成吸附不稳定。
3
安装送料器。
抬起锁定杆，将对位标记对准送料器安装位置，边滑动边插入定位孔。

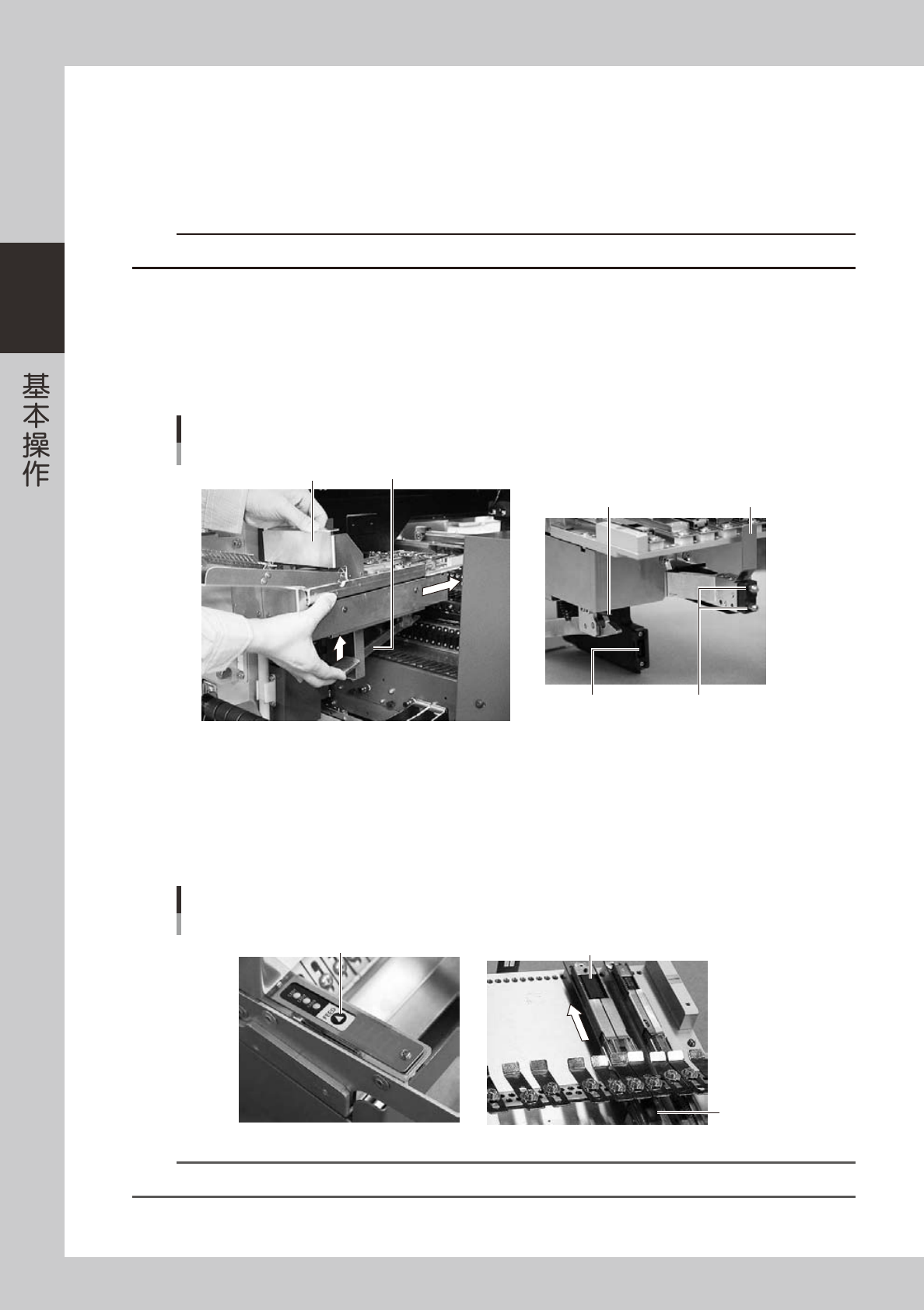

送料器的安装
锁定杆
电源、信号用连接器
定位销
固定销
对位标记
把手部
25223-L4-00
4
确认安装状态。
松开锁定杆，向前后试推送料器机体确认是否被固定。
5
将最前端元件传送至吸附位置。
按「FEED」按钮直至最前端元件被传送至吸附位置。按 1 次，送料器会振动 2 秒传送元件。
运行动作的确认与元件的传送
最前端元件
料杆
「FEED」按钮
25224-L4-00
参考
有关宽幅多杆式送料器的详细内容，请参阅 SS 型电动送料器用户操作手册。
2-43
2
4.3 托盘交换器 (sATSII)
■ 载盘与载料箱的使用注意事项
使用载盘与载料箱时，务必遵守下列注意事项。
‧
载盘与载料箱必须在干净的环境中保管，切勿附着尘屑、脏污、油渍等。
‧
切勿使载盘或载料箱跌落，也切勿过度撞击或施加压力。
因跌落等导致变形的载盘或载料箱，切勿使用。
‧
载盘与载料箱的棱角部可能会造成受伤，使用时务必注意。
‧
移动载料箱时，必须双手把住载料箱顶部的左右把手，水平移动。
‧
如照片 A，务必将防止载盘滑落的止动杆嵌入到位后再搬动载料箱 ,
以防止载料箱中的载盘滑落。
‧
将载料箱装入 sATSII 的装载柜中时，如照片 B，务必先将防止载盘滑落的止动杆向上拉起并叠放在载料箱顶。
顶部左右把手也务必折叠。
照片A
移动载料箱时
把手
上下嵌入防止载盘滑落的止动杆
25227-L4-00
照片B
将载料箱装入装载柜中时
折叠把手
向上拉起止动杆叠放在载料箱顶
25228-L4-00
2-44
2
4.3.1 将元件托盘装入载盘
1 张载盘上可以装入多张元件托盘。安装方法，如下所示。
1
取出固定元件托盘用的磁块。
2
将元件托盘装入载盘。
将元件托盘角对准载盘位置基准 ( 载盘原点 ) 装入。托盘装好后用磁块压住固定。
元件托盘的固定
1张托盘的情况
多张托盘的情况
托盘间距X
固定用磁块
固定用磁块
托盘
托盘间距Y
载盘位置基准
(载盘原点)
25229-L4-00
3
确认元件托盘的固定状态。
试按托盘部分，确认托盘是否已由磁块固定牢固。
