2-44
2
4.3.1 将元件托盘装入载盘
1 张载盘上可以装入多张元件托盘。安装方法，如下所示。
1
取出固定元件托盘用的磁块。
2
将元件托盘装入载盘。

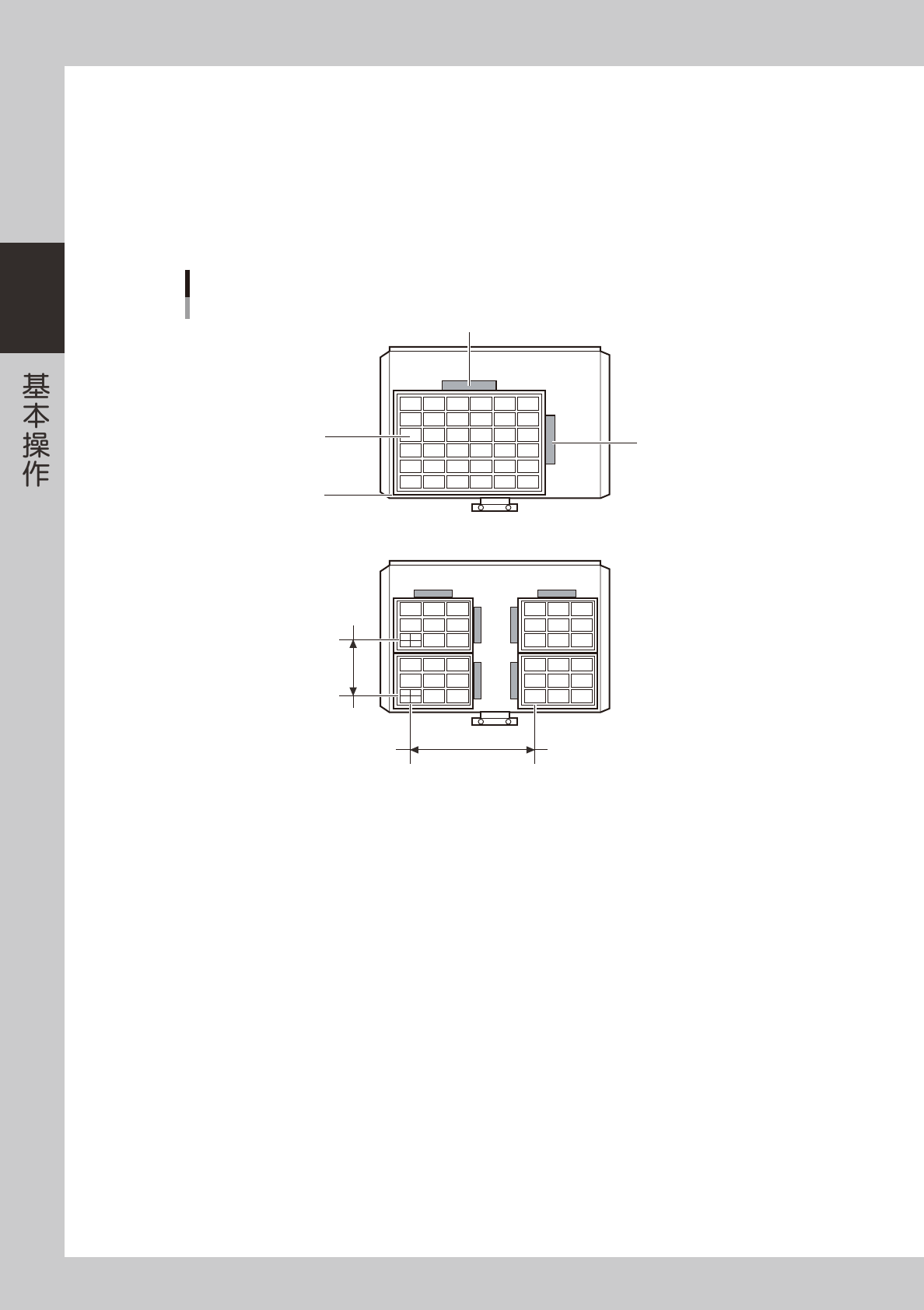

将元件托盘角对准载盘位置基准 ( 载盘原点 ) 装入。托盘装好后用磁块压住固定。
元件托盘的固定
1张托盘的情况
多张托盘的情况
托盘间距X
固定用磁块
固定用磁块
托盘
托盘间距Y
载盘位置基准
(载盘原点)
25229-L4-00
3
确认元件托盘的固定状态。
试按托盘部分，确认托盘是否已由磁块固定牢固。
2-45
2

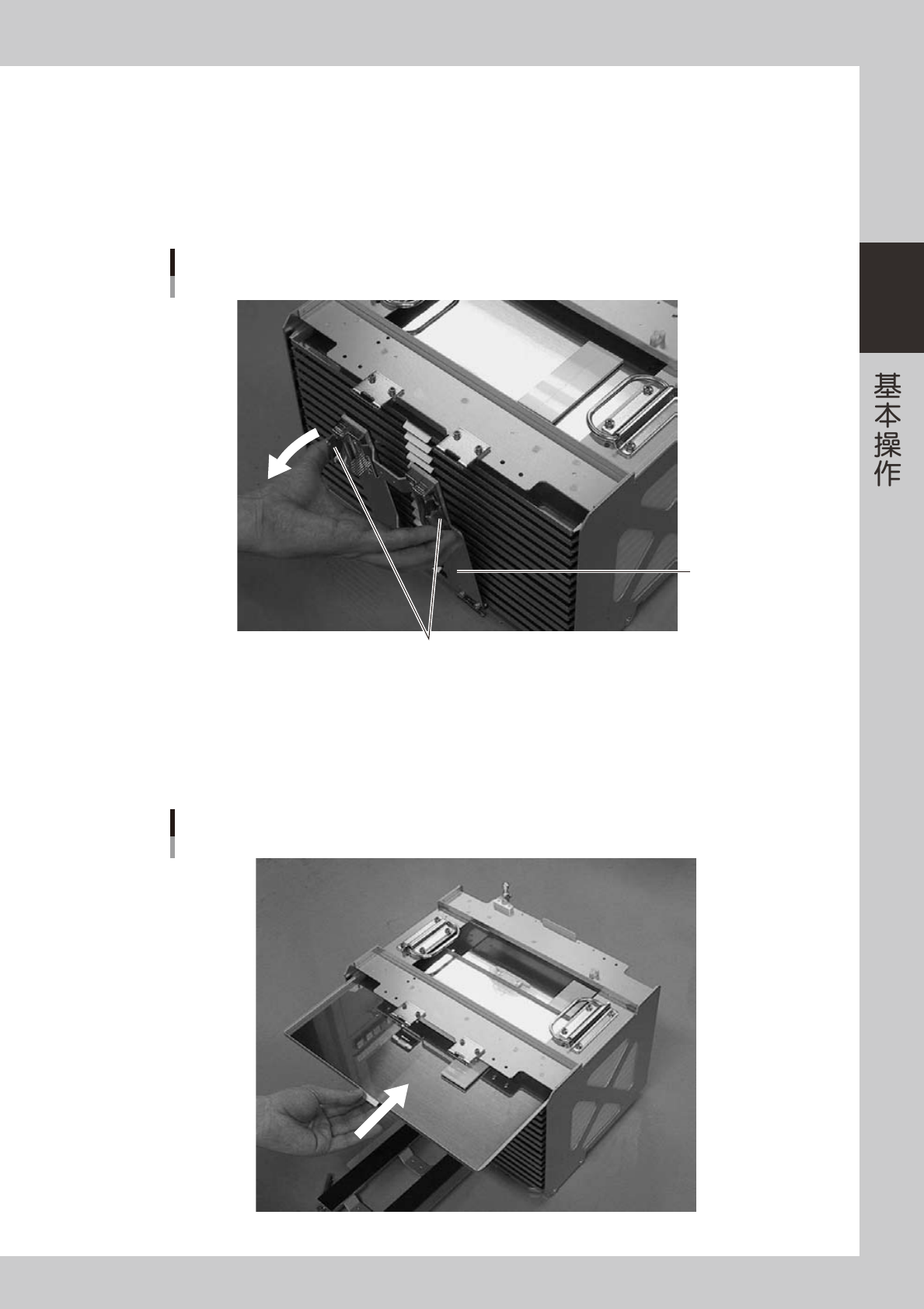

4.3.2 将载盘装入载料箱
1
将载料箱放置在水平位置。
2
打开载盘挡板。
边按压锁杆，边向下拉开载盘挡板。
载盘挡板
锁杆
载盘挡板
25230-L4-00
3
插入载盘。
将载盘的拉出部朝向里侧，水平插入正确的载料箱层。
插入载盘直至轻微碰触到相反侧的载盘止动杆。( 更换载盘时，需先将用完的载盘从载料箱中抽出后再
插入新的载盘。)
载盘的插入
25231-L4-00
2-46
2
4
将需要的载盘全部插入正确的载料箱层。
n
要点
‧

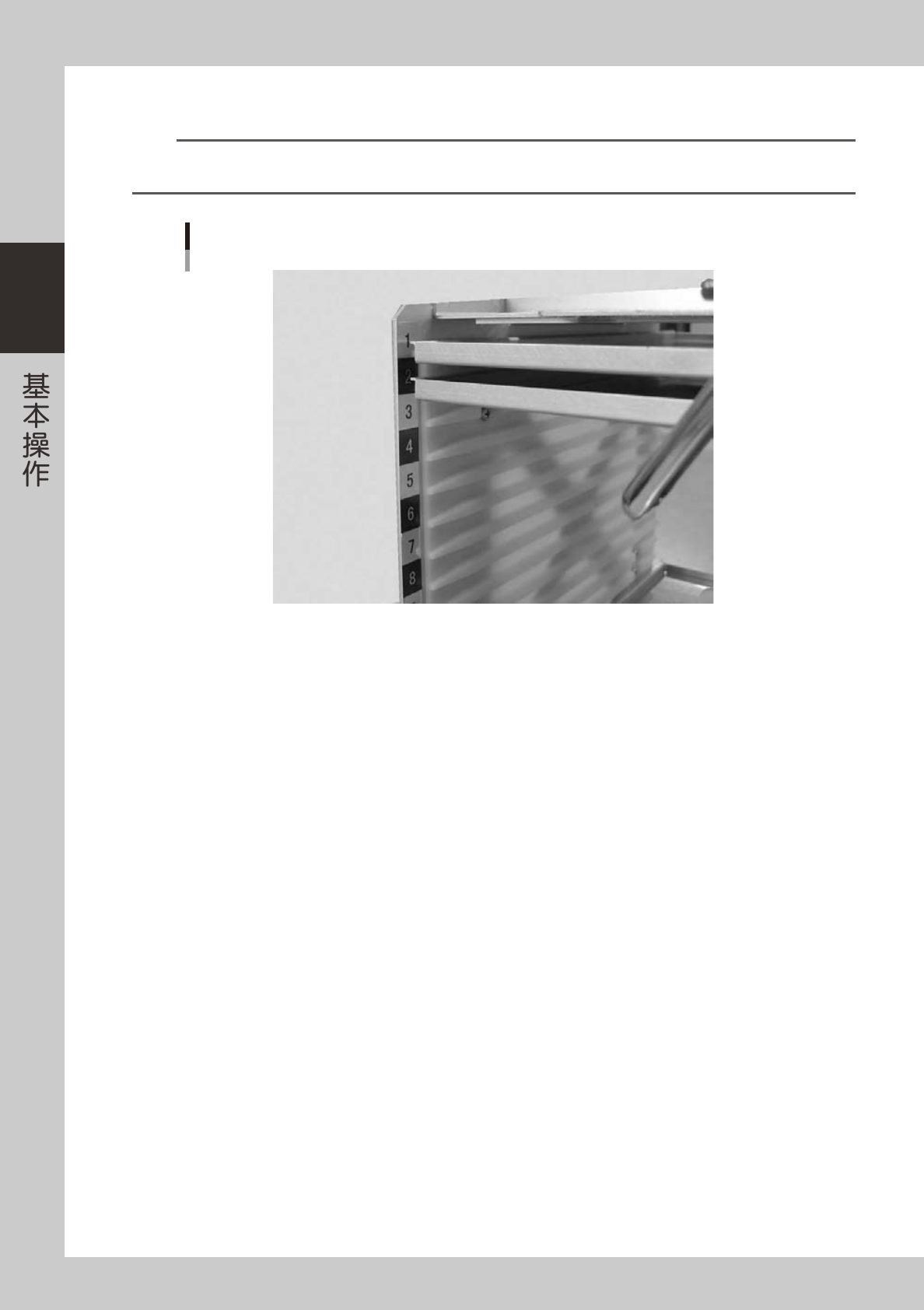

载料箱两侧贴有指示层数的标贴，标贴上有黑银两色印刷的号码，以防止插入载盘时插错载料箱层。
‧
将载盘插入 [ 元件 ] -「托盘」画面的「载盘号码开始 / 结束」参数中所设置的层数。
载盘插入层的号码标贴
25222-L4-00
5
关闭载盘挡板。
边按压锁杆，边关闭挡板。
