4.3.2 将载盘装入载料箱
1
将载料箱放置在水平位置。
2
打开载盘挡板。
边按压锁杆，边向下拉开载盘挡板。
载盘挡板
锁杆
载盘挡板
25230-L4-00
3
插入载盘。
将载盘的拉出部朝向里侧，水平插入正确的载料箱层。
插入载盘直至轻微碰触到相反侧的载盘止动杆。( 更换载盘时，需先将用完的载盘从载料箱中抽出后再
插入新的载盘。)
载盘的插入
25231-L4-00
2-46
2
4
将需要的载盘全部插入正确的载料箱层。
n
要点
‧
载料箱两侧贴有指示层数的标贴，标贴上有黑银两色印刷的号码，以防止插入载盘时插错载料箱层。
‧
将载盘插入 [ 元件 ] -「托盘」画面的「载盘号码开始 / 结束」参数中所设置的层数。
载盘插入层的号码标贴
25222-L4-00
5
关闭载盘挡板。
边按压锁杆，边关闭挡板。
2-47
2
4.3.3 在运行中更换载料箱或载盘
sATSII，在贴片机运行过程中也可以更换当前没有使用的载料箱和载盘。下面，介绍更换载料箱和载盘的方法。
1
选择载料箱。
将柜门开关旋至「MAGAZINE 1」或「MAGAZINE 2」，选择载料箱。
被选择的载料箱移至待机位置。柜门的锁定状态被解除，柜门指示器熄灯。
c
注意
在自动运行过程中，如果选择当前正在使用的载盘所在的载料箱，贴片机会因出错停止运行。

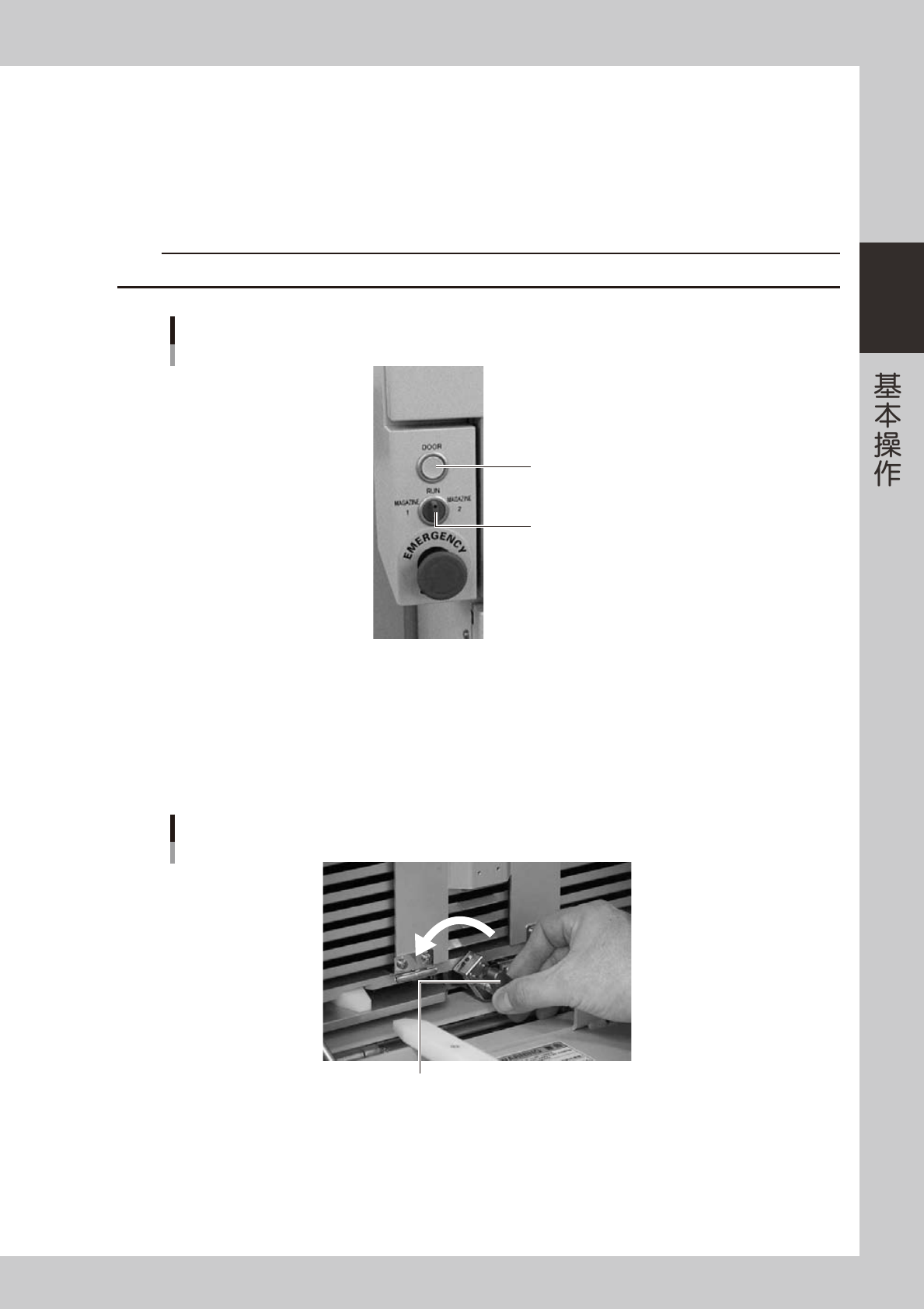

柜门开关
柜门开关
柜门指示器
25233-L4-00
2
打开载料箱装载柜的柜门。
将想要更换的载料箱装载柜的柜门把手向自己一侧拉开，打开柜门。
3
解除载料箱固定夹的锁定状态。
拉住固定夹并向左旋转解除锁定状态。
载料箱固定夹
向左旋转载料箱固定夹解除锁定状态
25234-L4-00
