2-47
2
4.3.3 在运行中更换载料箱或载盘
sATSII，在贴片机运行过程中也可以更换当前没有使用的载料箱和载盘。下面，介绍更换载料箱和载盘的方法。
1
选择载料箱。
将柜门开关旋至「MAGAZINE 1」或「MAGAZINE 2」，选择载料箱。
被选择的载料箱移至待机位置。柜门的锁定状态被解除，柜门指示器熄灯。
c
注意
在自动运行过程中，如果选择当前正在使用的载盘所在的载料箱，贴片机会因出错停止运行。
柜门开关
柜门开关
柜门指示器
25233-L4-00
2
打开载料箱装载柜的柜门。
将想要更换的载料箱装载柜的柜门把手向自己一侧拉开，打开柜门。
3
解除载料箱固定夹的锁定状态。
拉住固定夹并向左旋转解除锁定状态。
载料箱固定夹
向左旋转载料箱固定夹解除锁定状态
25234-L4-00
2-48
2
4
更换载盘。( 只更换载盘时 )
更换载料箱时，直接进入 Step6 的操作步骤。
1. 打开载盘挡板。
边按压锁杆，边将载盘挡板向自己一侧拉开。
2. 更换载盘。
3. 关闭载盘挡板。
5
拉出载料箱。
捏住载料箱的把手笔直拉出载料箱。
拉出载料箱
导轨
25235-L4-00
6
插入新的载料箱。
将载料箱底部的导槽对准柜门的导轨插入，直至轻微碰触装载柜的里侧。
7
固定载料箱。
拉住载料箱固定夹向右旋转，固定载料箱。
8
关闭载料箱装载柜的柜门。
9
将柜门开关旋回至「RUN」。
柜门被锁定，如处于运行中时，柜门指示器亮灯。
c
注意
自动运行中，正在更换载料箱或载盘时，如果出现命令要求更换当前正在使用的载盘时，贴片机会因出错停止运行。
2-49
2

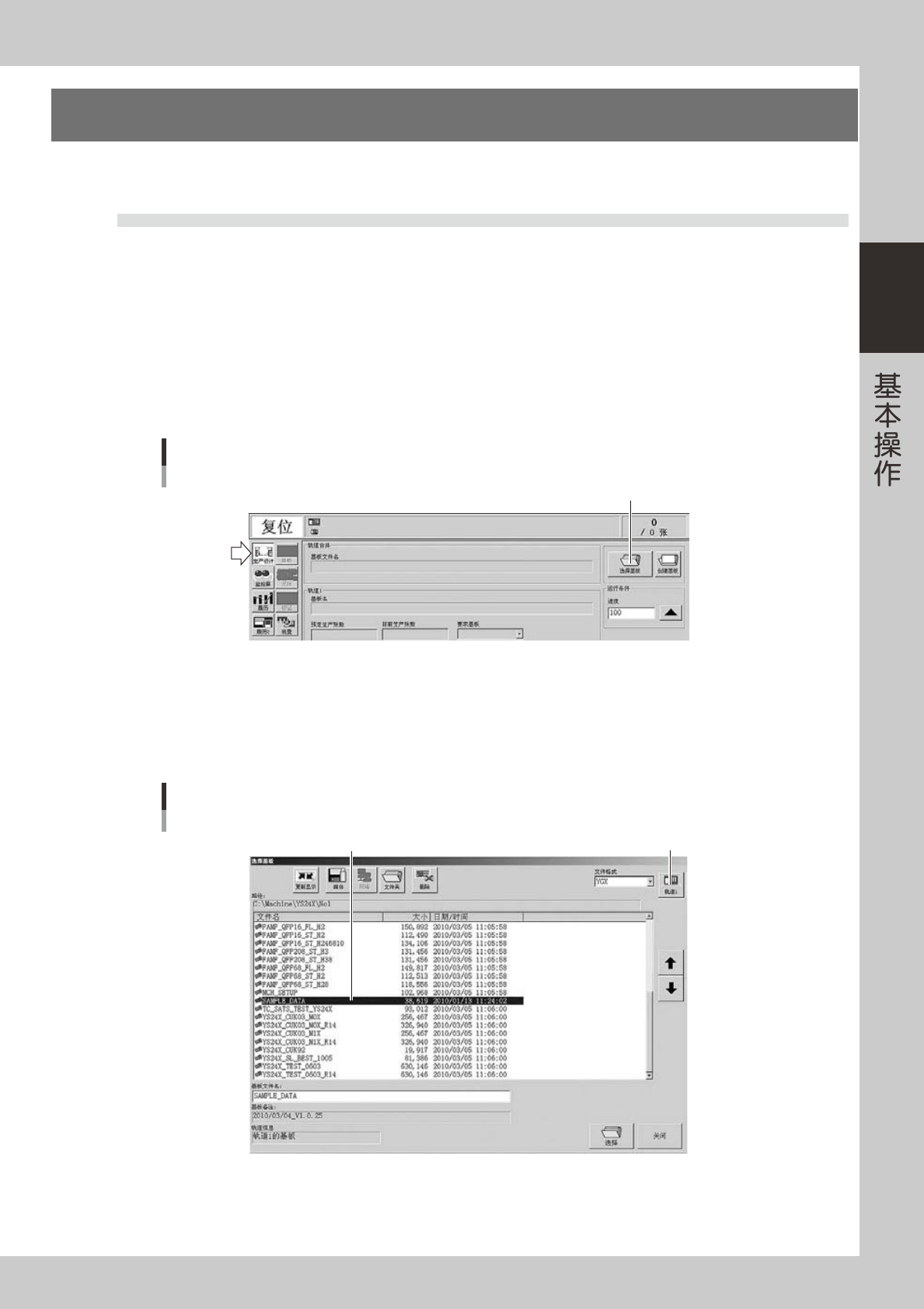

5.贴片机侧的设置
将送料器安装在贴片机或安装完托盘交换器后，还必须在贴片机侧进行设置。
5.1 元件供给形态的设置
带式送料器 ：
设置「元件供给形态」、「送料器类型」和「传送间距」。
宽幅多杆式送料器 ：
设置「元件供给形态」、「送料器类型」和「送料振动时间」。
托盘交换器 ：
设置「元件供给形态」和「送料器类型」。
1
打开选择基板的画面。
按 [ 生产设计 ] 按钮打开生产设计画面，按 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
26223-L4-10
2
选择基板。
从基板列表中选择相应基板，按 [ 选择 ] 按钮。
双轨贴片机中，按轨道选择按钮切换至想要进行生产的轨道后再选择基板。( 使用两条轨道进行生产时，
切换至 [ 轨道合并 ]。)
选择基板的画面
以双轨为例
从登录的基板程序列表中选择 轨道选择按钮
26224-L4-10
