3-8 3 1.2 使用「跳过拼块」 如果读入扩展了拼块的基板程序，生产设计画面的 [ 跳过拼块 ] 按钮会被激活。按此按钮，可以打开「拼块跳过设 置对话框」画面。想以拼块为单位跳过贴装时，使用此功能。 n 要点 在双轨贴片机中使用两条轨道进行生产时，用轨道切换按钮切换至想要操作的轨道后再操作。 n 要点 拼块跳过功能， 只能在执行了拼块扩展 ( 有参考数据 ) 的基板程序中使用。关于拼块扩展的详细内容， 请参阅 YS 系列程序设计手册…
3-7
3
1.1.1 读入保存的数据
在自动运行途中一旦执行复位，复位时的即时状态立即被自动保存。按「中途开始运行」对话框的 [ 读入 ] 按钮，
读入中断作业时的信息。如果重新开始自动运行，可以从停止时的状态开始继续贴装元件。此外，因为相关的错
误信息也同时被保存，所以也可以对因某种原因未被贴装的数据进行贴装。
读入保存的数据后重新开始自动运行
1
5
拼块No.1
重新开始贴装
拼块No.2 拼块No.1 拼块No.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
：贴装
：不贴装
复位
25301-L4-00
1.1.2 编辑贴装标志
通过指定贴装号码，可以只对特定的贴装点执行贴装。如果在贴装途中执行了停止、复位操作，可以在按 [ 读入 ]
按钮读入数据后，用 [ 贴装标志 ] 按钮修改各贴装点的「完成贴装」。
[贴装标志]按钮
贴装标志的编辑
以双轨为例
「位移号码」选择框
完成贴装的标志
26305-L4-10
n
要点
使用拼块基板用的位移功能时，选择「位移号码」还可以对每张拼块编辑贴装数据。但，此功能只对第 1 张基板有效，从第 2 张
基板开始执行通常的贴装作业。
3-8
3
1.2 使用「跳过拼块」
如果读入扩展了拼块的基板程序，生产设计画面的 [ 跳过拼块 ] 按钮会被激活。按此按钮，可以打开「拼块跳过设
置对话框」画面。想以拼块为单位跳过贴装时，使用此功能。
n
要点
在双轨贴片机中使用两条轨道进行生产时，用轨道切换按钮切换至想要操作的轨道后再操作。
n
要点
拼块跳过功能，只能在执行了拼块扩展 ( 有参考数据 ) 的基板程序中使用。关于拼块扩展的详细内容，请参阅 YS 系列程序设计手册。
c
注意
此功能，只有在版本为 VGOS V3.11STD R1.000 以后的应用程序中才可以使用。
如果想要使用用对象版本以前的应用程序创建的基板程序时，必须重新执行拼块扩展。此外，如果执行拼块扩展前的基板程序中拼
块位移数超过 512 个时，无法使用此功能。
[跳过拼块]按钮
「跳过拼块」画面
26320-L4-00
n
要点
此功能有效时，[ 跳过拼块 ] 按钮为打开 ( 按下）状态。想使其无效时，则按按下状态的 [ 跳过拼块 ] 按钮使其关闭 ( 非按下状态 )。
此外，读入其它基板程序或关闭电源时，此功能无效。此时，生产设计画面的 [ 跳过拼块 ] 按钮会自动关闭 ( 非按下状态 )。
[ 跳过拼块 ] 按钮为关闭 ( 非按下 ) 状态时，无法执行以拼块为单位的跳过功能。
3-9
3

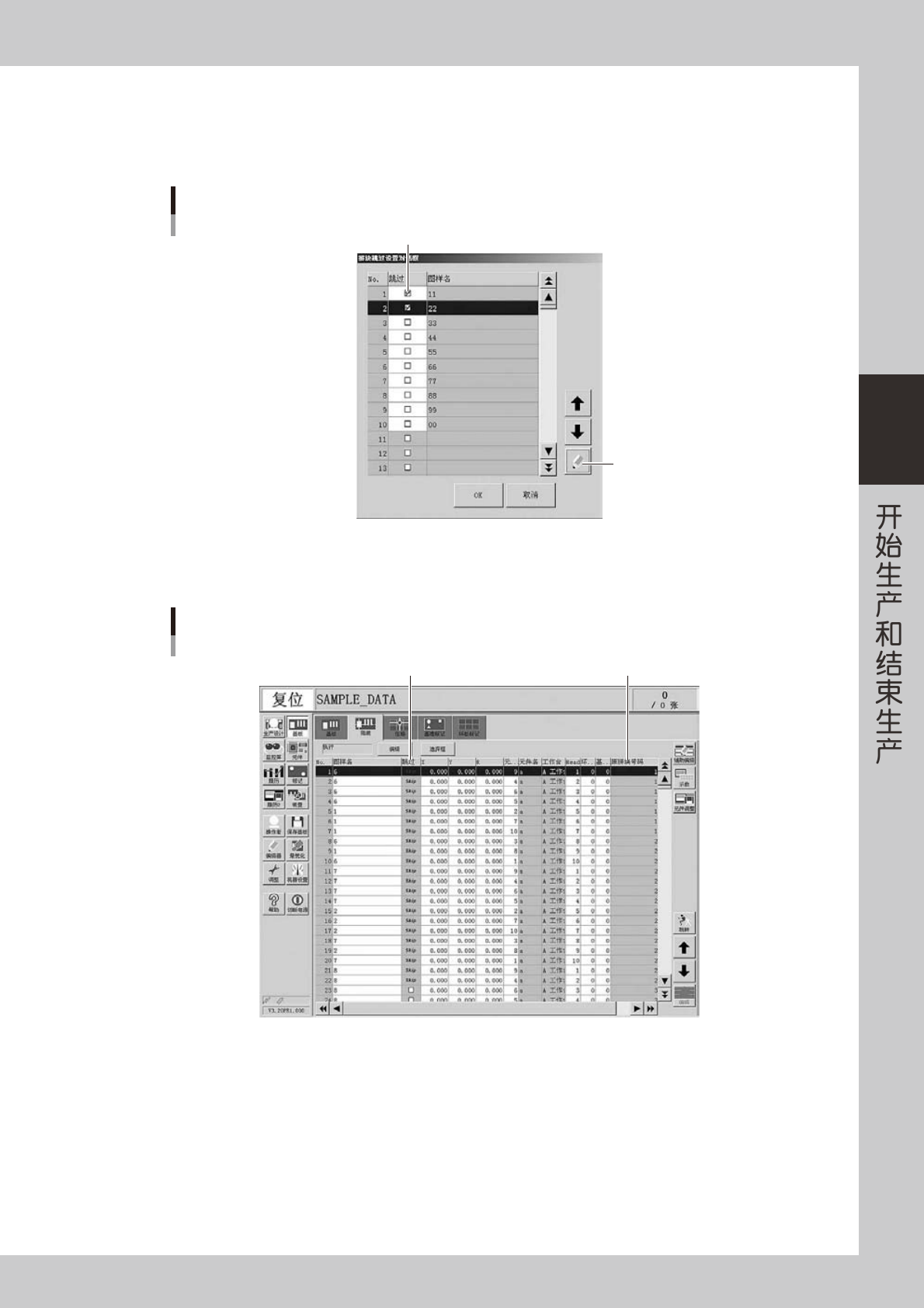

1.2.1 拼块的选择
勾选想要跳过的拼块的选择框 ( 直接点击选择框或选择拼块后按 [ 选择 ] 按钮 )。选择完后，按 [OK] 按钮关闭对话框。
此时，「生产设计」画面的 [ 跳过拼块 ] 按钮为打开 ( 按下 ) 状态。
[选择]按钮
选择想要跳过的拼块
勾选想要跳过的拼块
26321-L4-00
被设置为跳过的拼块数据，可以在「基板」画面的「贴装」参数选项卡画面中确认。对象行显示为「Skip」，在此
画面无法进行编辑。想要确认跳过的数据是属于哪个拼块时，参照「原拼块号码」栏。
此数据所属的拼块号码
拼块的确认
显示为「Skip」
