2.结束生产，关闭电源
本章节，介绍结束基板生产的方法。
1
中断机器的运行。
中断机器运行的方法有以下 4 种。
e
1. 「EMERGENCY STOP ( 紧急停机 )」按钮 ( 操作面板 )
发生紧急意外情况时使用，一般情况下不要使用。
2. 「STOP」按钮 ( 操作面板 )
中断机器运行，按「START」按钮便可恢复运行。
3. [贴装-停止]按钮(操作画面)
完成当前的基板贴装后，机器停止运行。
4. [传送-停止]按钮(操作画面)
完成当前在传送装置内的基板的贴装后，想要停止生产时使用。
传送装置内所有的基板都完成贴装并传出，从上游机也不再传入新基板。
c
注意
自动运行过程中，除非紧急情况或发生意外，不要轻易按紧急停机按钮。
2
复位运行。
按操作面板的「RESET」按钮，返回准备生产基板的状态。
3
按 [ 切断电源 ] 按钮。
按左侧按钮区域的 [ 切断电源 ] 按钮。

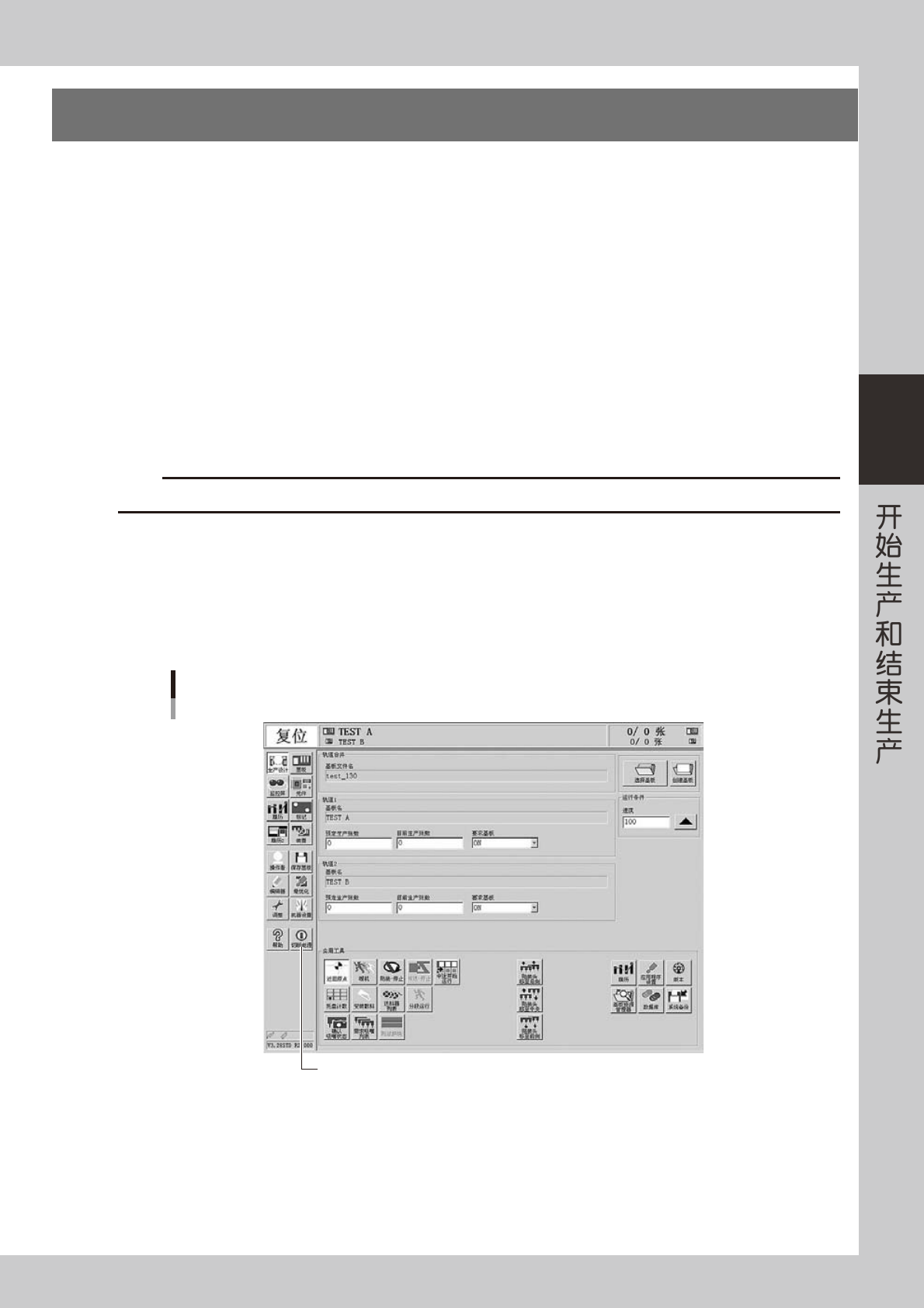

[切断电源]按钮
[切断电源]按钮
26306-L4-00
3-12
3
4
确认对话框显示后，按 [ 是 ] 按钮。
按[是]按钮

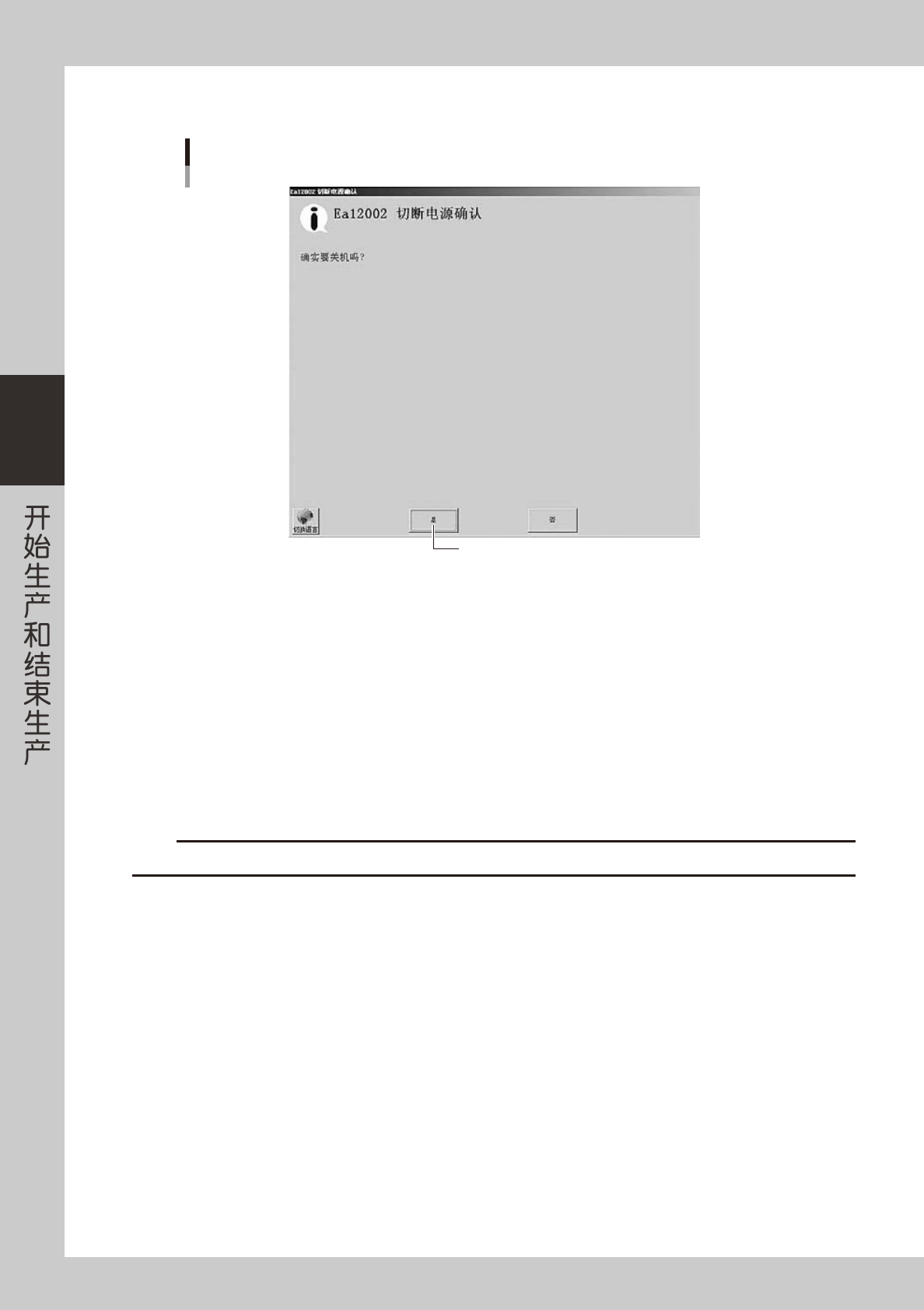

结束生产的确认对话框
26307-L4-00
5
向原点位置移动。
原点移动对话框显示后，按 [OK] 按钮。
6
切断电源的确认对话框显示后，按 [OK] 按钮。
e
7
按紧急停机按钮。
紧急停机对话框显示后，按紧急停机按钮，再按 [OK] 按钮。
8
将机器的电源开关旋至 OFF。
允许关闭电源的画面显示后，将贴片机右下方的电源开关向左旋至 OFF。
c
注意
无视操作顺序，强制关闭电源开关是导致程序和机器受损的原因。
3-13
3
3.生产中的监控屏显示
在生产运行过程中想要确认运行状态时，按 [ 监控屏 ] 按钮。选择「全部」、「详细」、「视觉」、「校正」、「重新执行」
等选项卡确认贴装中的信息。
参考
双轨贴片机中使用两条轨道进行生产时，「全部」、「详细」、「基准标记」、「坏板标记」选项卡画面会显示轨道切换按钮。
3.1 生产
此画面，以机器配置图的形式显示当前正在生产的贴片机的实时信息。
贴片机出错时，打开此画面，即可确认发生的错误、作业指示及警告等状态。可大致区分错误发生的位置是贴装
工作台、送料器，还是传送部，以不同颜色在机器配置图上区别显示发生错误的部位。

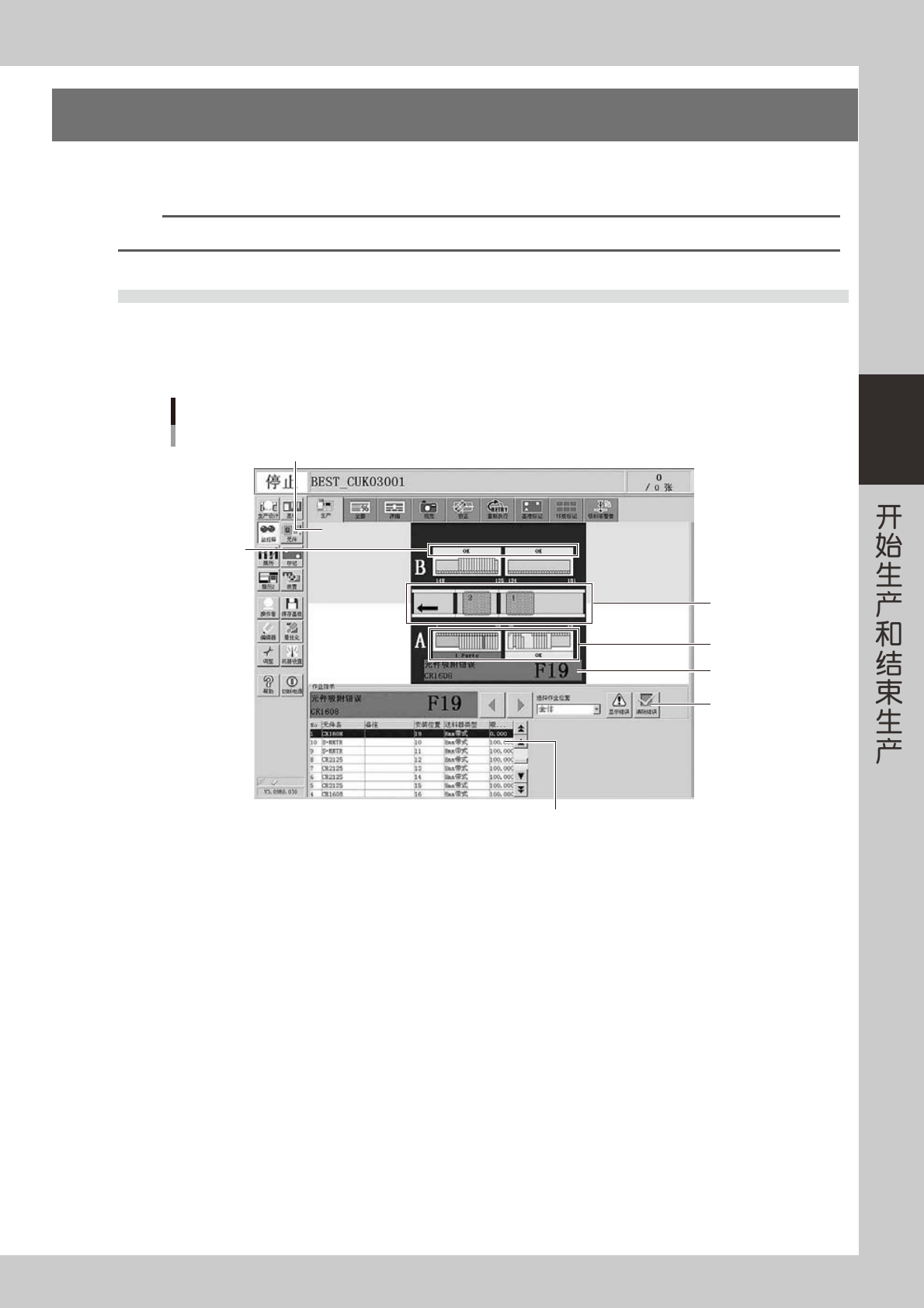

监控屏：生产
1
2
4
3
5
6
贴片机后侧的背景以浅蓝色显示
26309-L7-00
1. 传送状态显示区
发生有关传送的错误、作业指示及警告时，在专用的显示区显示传送状态。
危险检测传感器有反应时，出错的基板以半透明的红色显示。
基板固定位置或基板待机位置的传感器有反应时，基板固定位置或基板待机位置上的基板以半透明的绿色显示。
2. 送料器状态显示区
参考当前生产基板的「元件信息」-「送料器安装位置」，在登录有元件的送料器安装位置显示送料器。未登录元件的送料器
安装位置则不显示。
3. 送料器架 / 托盘交换器状态显示区
正在使用的送料器或托盘交换器未发生错误或没有作业指示及警告时，显示为「OK」。
正在使用的送料器或托盘交换器发生错误或有作业指示及警告时，显示为「nParts」(n 指发生次数 )。
4. 贴装工作台 / 托盘交换器状态显示区
在贴装工作台或托盘交换器发生错误或有作业指示及警告时，在此显示区显示该贴装工作台或托盘交换器的状态。
贴装工作台或托盘交换器发生多项错误或有多项作业指示及警告时，显示最优先的项目。
未发生错误或没有作业指示及警告时，则不显示。
