3-26
3
3.10 吸料率警告
此画面在使用吸料率警告功能时显示。通过此画面可以确认各元件、各贴装头的元件吸料率的下降情况。分别选
择各选项卡，切换显示内容。
吸料率在贴装组的贴装完成后，立即更新。但是如果没有使用该元件或该贴装头，该行不会显示。运行中的吸料
率可以用不同的颜色同步显示。监控屏的显示颜色，如下表所示。
■ 显示颜色表
行的颜色 状态 吸料率 内容
白色 100% 〜 [ 注意 ( 黄色 )]% 吸料率为 [ 注意 ( 黄色 )]% ＜ ×( 吸料率 ) ≤ 100%。
黄色 注意 [注意(黄色)]%〜[警告(红色)]% 吸料率为 [ 警告 ( 红色 )]% ＜ ×( 吸料率 ) ≤ [ 注意 ( 黄色 )]%。
红色 警告 [警告(红色)]%〜0% 吸料率为 0% ≤ ×( 吸料率 ) ≤ [ 警告 ( 红色 )]%。
粉红 观察 任意
如果吸料率在 [ 警告 ( 红色 )]% 的范围内，单击 [ 个别观察 ] 按钮或
[ 全部观察 ] 按钮后，该行由「红色」变成「粉红」。
该状态下，即使已经设置了停止控制，机器也不会停止运行。
n
要点
因属于机器设置画面内的项目，更改 [ ] 内 % 的数值必须由拥有与管理人员相同级别权限的人员进行。

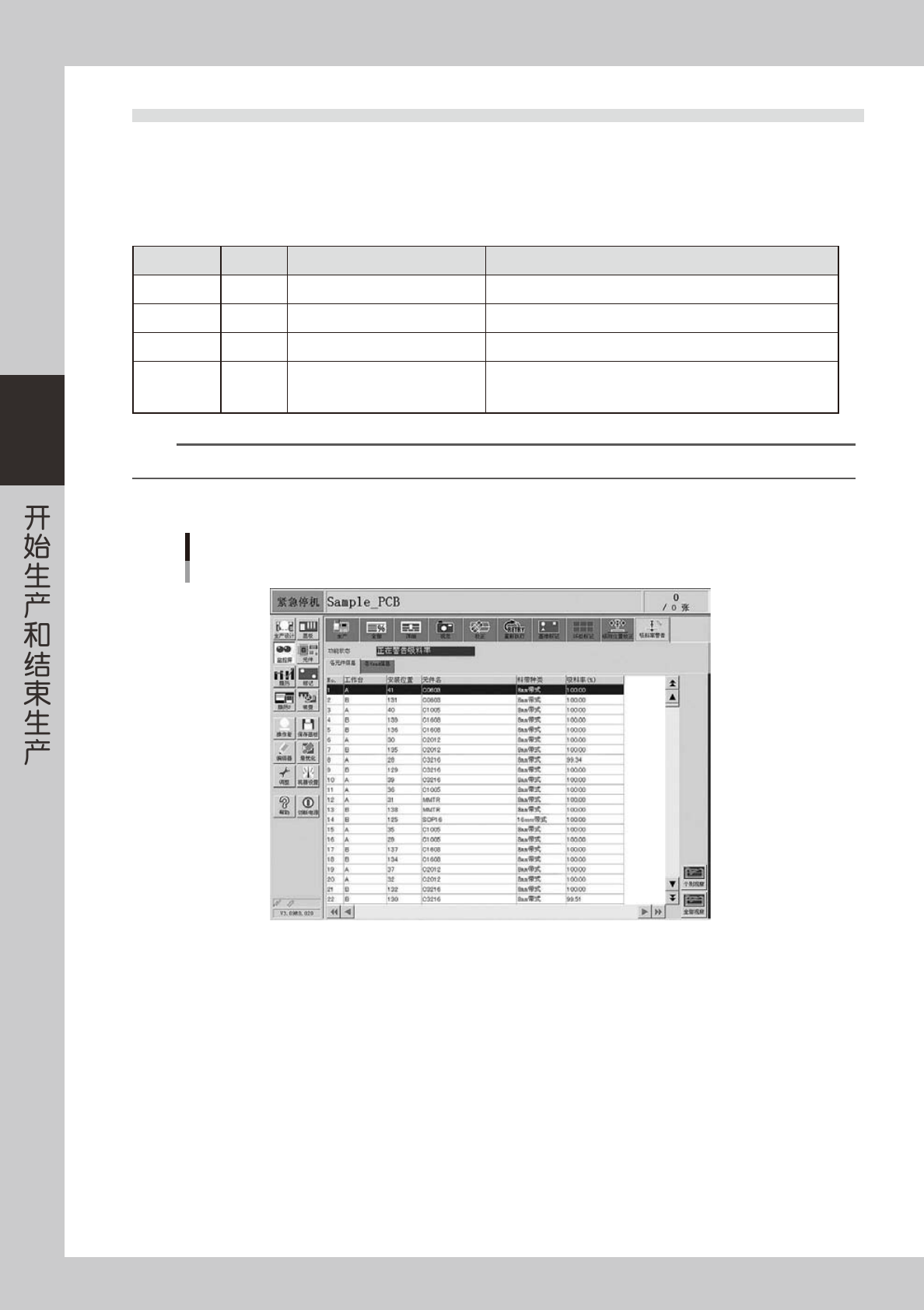

「各元件信息」选项卡画面
监控屏：吸料率警告
各元件信息
26318-L4-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 工作台
显示使用此元件的工作台。
· 安装位置
显示安装此元件的送料器的安装位置。
· 元件名
显示元件的名称。
· 料带种类
带式元件时，显示使用的料带种类 ；盘装元件时，显示使用的送料器类型。
· 吸料率 (%)
显示各元件的吸料率。吸料率的计算公式 ：1-([ 出错次数 ]÷[ 消耗数 ]) ＝吸料率
3-27
3

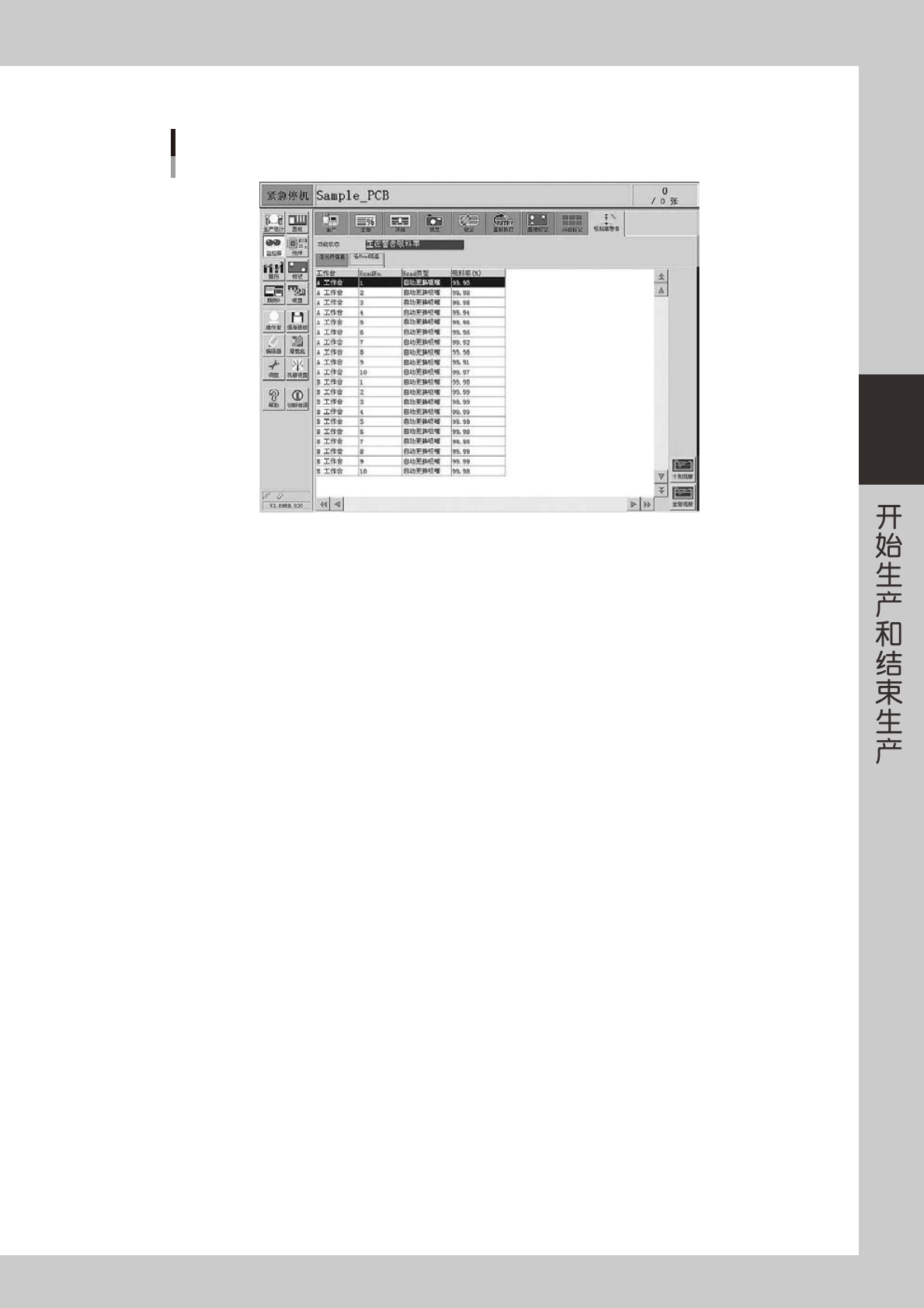

「各 Head 信息」选项卡画面
监控屏：吸料率警告
各Head信息
26319-L4-00
· 工作台
显示对象的工作台。
· Head No.
显示正在使用的贴装头的号码。
· Head 类型
显示正在使用的贴装头的类型。
· 吸料率 (%)
显示各贴装头的吸料率。吸料率的计算公式 ：1-([ 出错次数 ]÷[ 消耗数 ])= 吸料率
· [ 个别观察 ] 按钮
从吸料率异常的元件 ( 由 (「红色」显示的行 ) 中，选择任意的元件 ( 行 ) 并按此按钮，该元件变为「观察状态」。
· [ 全部观察 ] 按钮
按此按钮，所有吸料率异常的元件 ( 由 (「红色」显示的行 ) 全部都变为「观察状态」。
3-28
3
■ 「 观察状态」
观察状态是指，通过单击 [ 个别观察 ] 按钮或 [ 全部观察 ] 按钮，使机器记忆即时的吸料率，此后的吸料率无论是得到了改善
还是进一步恶化，都通过颜色的变化告知。
因此对吸料率异常的元件，只要记忆 ( 观察状态 ) 当时的吸料率，当解除异常原因，重新开始运行后，如果吸料率得到了改善，
显示行由「粉红」变成「黄色」。
如果吸料率变得更低，显示行则由「粉红」变成「红色」，表示吸料率没有得到改善。

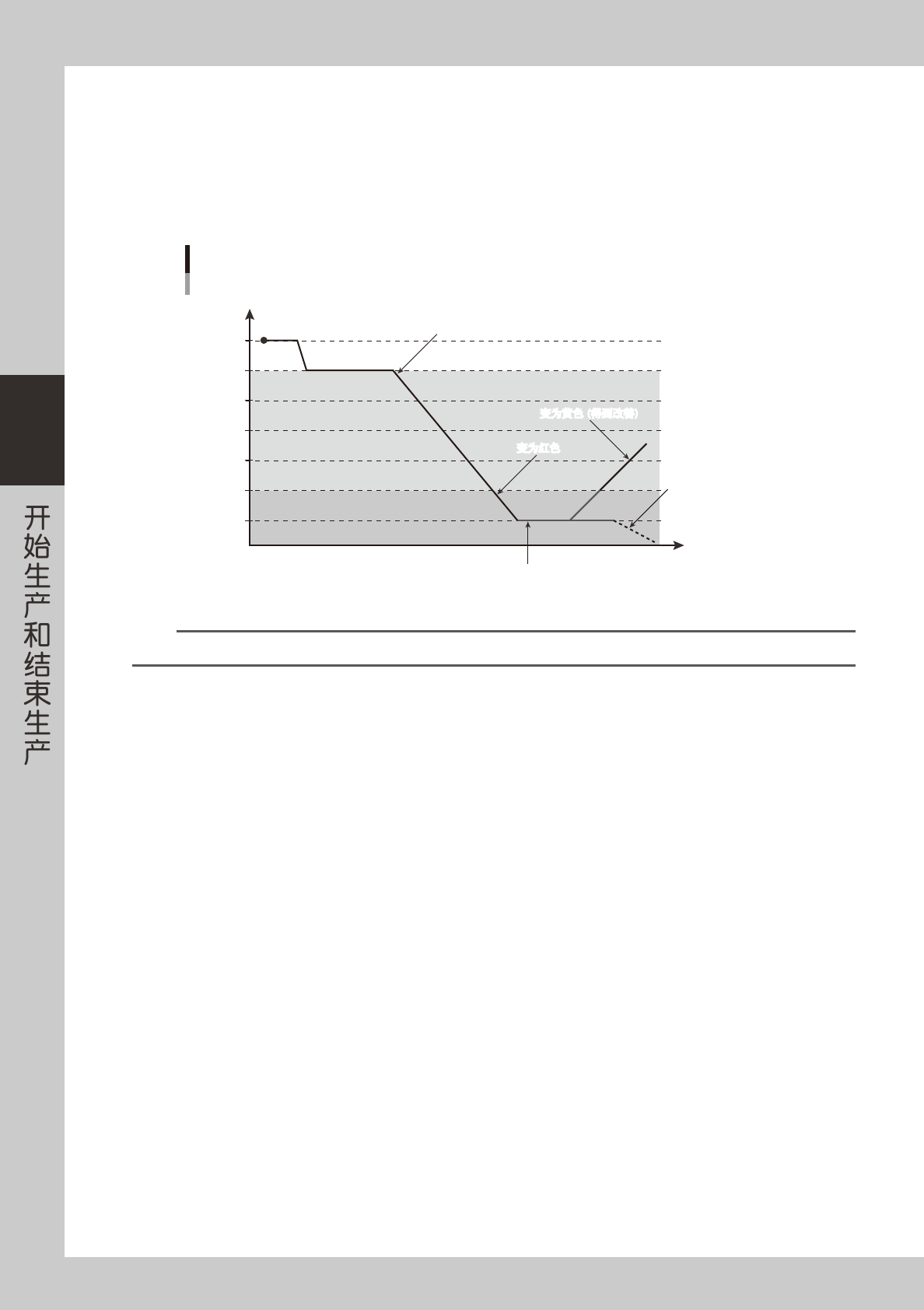

显示颜色随吸料率的变化而变化，如下图所示。下图，是以注意 ( 黄色 )=99.00%、警告 ( 红色 )=95.00% 为例的示意图。
随吸料率的变化显示颜色也相应变化
100
99
98
97
96
95
94
吸料率%
时间
变为黄色
开始 (白色)
变为黄色 (得到改善)变为黄色 (得到改善)
变为红色变为红色
变为红色 (恶化)
按下[个别观察]或[全部观察]按钮时，
变为粉红，进入观察状态。
25303-L4-00
参考
「观察状态」的行，记忆即时吸料率，其后，根据吸料率的推移相应变化显示颜色。
