YS24X_Ope_C - 第29页
xxvi ■ 标贴张贴位置 警告标贴 sATSII ■ 柜门开口部 ■ 底座部 ■ 柜门开口部、内部 75205-R6-20
xxv
■

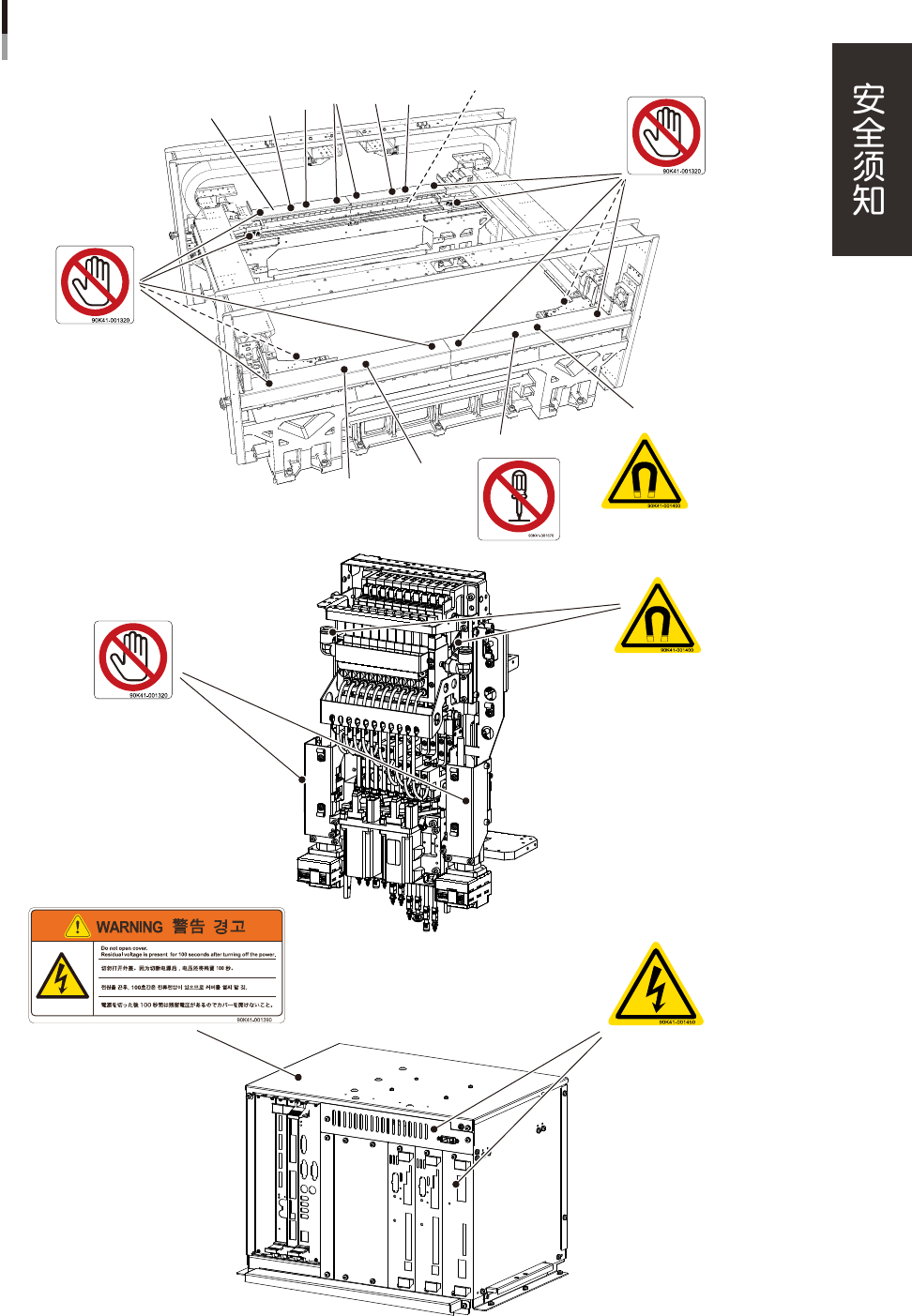

标贴张贴位置
警告标贴
■ 相机装置
■ Z轴线性标尺部
■ 控制箱顶部
■ 控制箱正面面板
■ 控制箱部
■ 贴装头部
■ Y轴线性标尺部
3
3
2. 禁止拆卸
2
2
3
2
3. 当心强磁场
1
1. 危险！禁止触摸
1. 危险！禁止触摸
线性轴护盖
线性电机部
95204-L4-20
xxvi
■

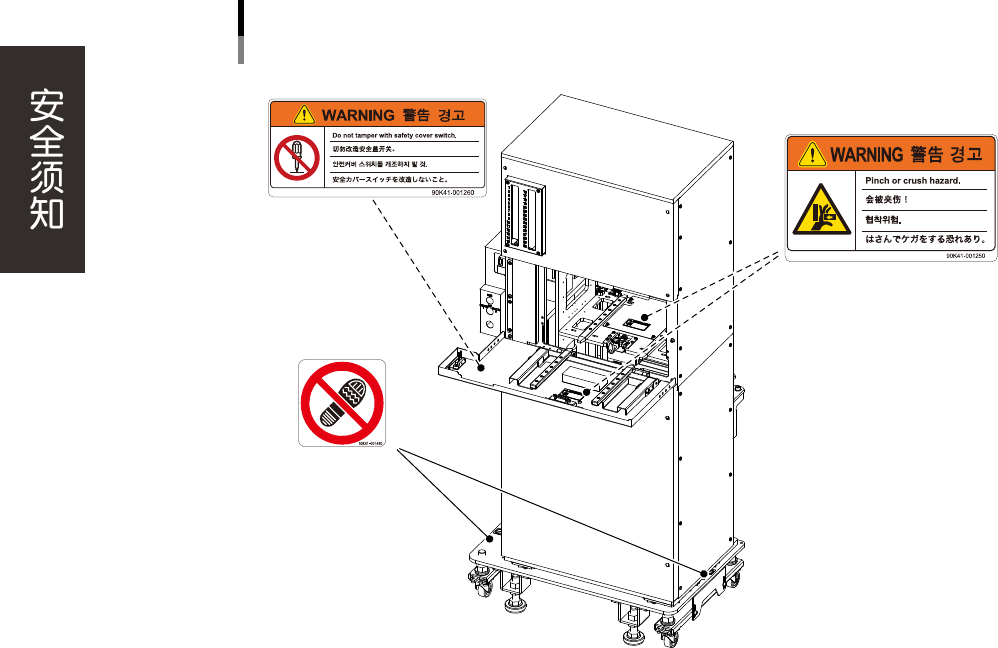

标贴张贴位置
警告标贴
sATSII
■ 柜门开口部
■ 底座部
■ 柜门开口部、内部
75205-R6-20
总目录
序言
1. 本手册的使用方法 i
1.1 手册的构成 i
1.2 手册的主要内容 ii
2. 各章内容 iii
3. 页面构成 iv
第１章 各部的名称和功能
1. 贴片机主机 1-1
2. 操作、输入部 1-3
2.1 键盘与鼠标 1-3
2.2 操作面板按钮 1-4
3. 贴装头部 1-5
3.1 吸附、贴装元件的贴装头 1-6
3.1.1 10 连贴装头 1-6
3.1.2 多视觉相机 1-6
3.2 吸嘴种类 1-7
3.2.1 10 连贴装头用吸嘴 1-7
3.3 吸嘴交换站 ( 选配 ) 1-9
4. 元件供给部 1-13
4.1 从送料器架供给元件 1-13
4.1.1 固定送料器架 1-13
4.1.2 一次性换料车 1-16
4.2 从托盘交换器供给元件 (sATSII) 1-17
5. 传送装置与元件识别装置 1-19
5.1 传送装置 1-19
5.2 传送装置部的传感器安装位置 1-20
6. 轴的构成 1-22
7. 排气站 1-25
7.1 吸嘴轴排气的操作方法 1-26
8. 切带机 ( 选配 ) 1-31
8.1 贴装中切带 1-31
8.2 传送中切带 1-32
8.3 注意事项 1-32
CPL4127120
