1-4 1 2.2 操作面板按钮 操作面板按钮配备在贴片机的正面和背面，频繁使用的命令可以在操作面板上执行。打开各按钮 (ON) 时，按钮呈 亮灯状态。按钮的颜色与指定的指示灯配色类型相同。 操作面板按钮 25103-L4-00 ■ 操作面板按钮的功能和状态 按钮名称 用途 熄灯 亮灯 ACTIVE 使此面板上的其它按钮有效。 前后均有操作面板的贴片机，不能同时使用 此按钮。 · 启动机器后 · 其它面板有操作权 · 有操作权 RE…
1-3
1
2.操作、输入部
贴片机的正面和背面有操作机器、输入数据时使用的操作面板按钮、键盘、鼠标等装备。
本章节，分别介绍这些装备的主要功能。
操作、输入部
操作显示屏(触摸屏为选配）
鼠标键盘
操作面板按钮
25101-L4-00
2.1 键盘与鼠标
作为标准配置，本贴片机配备了用于操作和编辑数据的键盘和鼠标。选择操作屏和参数时，可将光标对准选择项目，
按鼠标左键即可。
键盘与鼠标
鼠标收容器
键盘
鼠标
鼠标垫
25102-L4-00
c
注意
不使用鼠标时，务必将鼠标放回鼠标收容器中。因为鼠标掉在地上有损坏的危险。
1-4
1

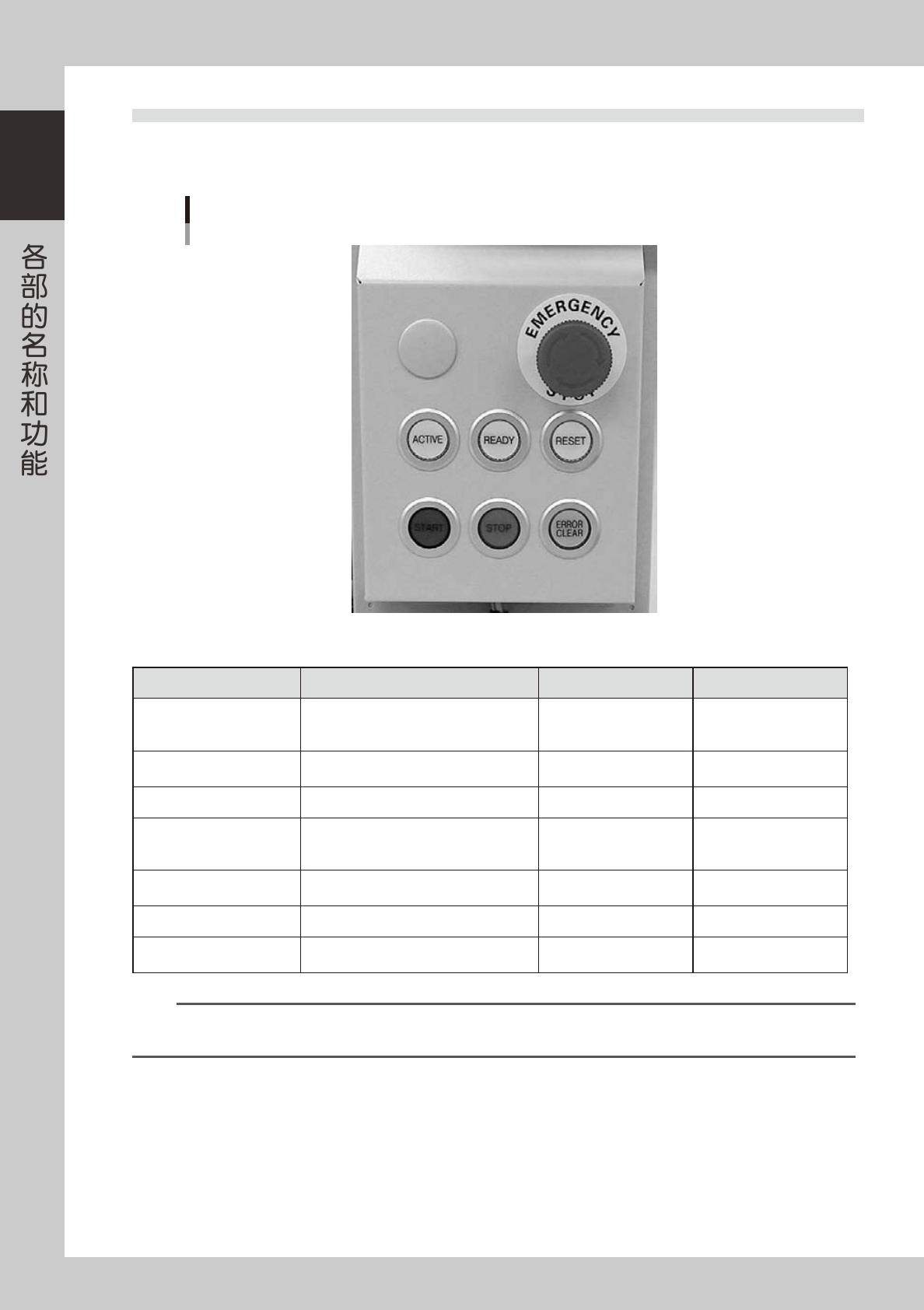

2.2 操作面板按钮
操作面板按钮配备在贴片机的正面和背面，频繁使用的命令可以在操作面板上执行。打开各按钮 (ON) 时，按钮呈
亮灯状态。按钮的颜色与指定的指示灯配色类型相同。
操作面板按钮
25103-L4-00
■ 操作面板按钮的功能和状态
按钮名称 用途 熄灯 亮灯
ACTIVE
使此面板上的其它按钮有效。
前后均有操作面板的贴片机，不能同时使用
此按钮。
·
启动机器后
·
其它面板有操作权
·
有操作权
READY
解除紧急停机，使伺服使能。
·伺服禁止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET
停止运行，返回生产基板时的准备状态。 ·通常运行时、停机时 ·完成复位时
START(
绿色
)
根据基板程序开始贴装元件。
·
停机时
·通常运行时
[闪烁]
暂停、分段运行时
STOP(
红色 / 白色
)
中断机器运行。
( 用「START」按钮重新启动机器。)
·
通常运行时
·
发生错误时
ERROR CLEAR(
黄色 / 蓝色
)
关闭出错时鸣响的蜂鸣器和清除警告画面。
·
通常运行时
·
发生错误时
EMERGENCY STOP
紧急停机按钮。按此按钮，机器进入紧急停
机状态。想要解除时，向右旋转。
n
要点
「ACTIVE」按钮配备在贴片机的前后两处，不能同时打开两处按钮。「READY」、「START」、「STOP」、「ERROR CLEAR」和「RESET」
按钮，只有在同一面板的「ACTIVE」按钮呈 ON 状态下才有效。键盘，只有在正面面板的「ACTIVE」按钮呈 ON 状态时才有效。
1-5
1
3.贴装头部
贴装头部分别安装在贴片机 A 的 XY 轴和 B 的 XY 轴上，进行元件的吸附和贴装。本章节，介绍贴装头部的构成和
吸嘴的种类。
贴装头部
基准标记识别相机
照明装置
基准标记识别相机
照明装置
10连贴装头
移动贴装头用
的把手(后侧)
25104-L4-00
n
要点
根据机器规格不同，基准标记识别相机照明装置的安装位置不相同。( 双基准标记识别相机规格为选配 )
■ 双段传送台规格
‧
右→左传送 ：基准标记识别相机为单相机规格时，安装在 A 贴装头 10 侧和 B 贴装头 10 侧 ( 参照下图 )
‧
左→右传送 ：基准标记识别相机为单相机规格时，安装在 A 贴装头 1 侧和 B 贴装头 1 侧 ( 参照下图 )
■ 单轨规格 / 双轨规格
‧
右→左传送 ：基准标记识别相机为单相机规格时，安装在 A 贴装头 1 侧和 B 贴装头 10 侧 ( 参照下图 )
‧
左→右传送 ：基准标记识别相机为单相机规格时，安装在 A 贴装头 10 侧和 B 贴装头 1 侧 ( 参照下图 )
A
B
贴装头安装位置图
10
10
1
1
贴片机正面
25116-L4-00
