1-5
1

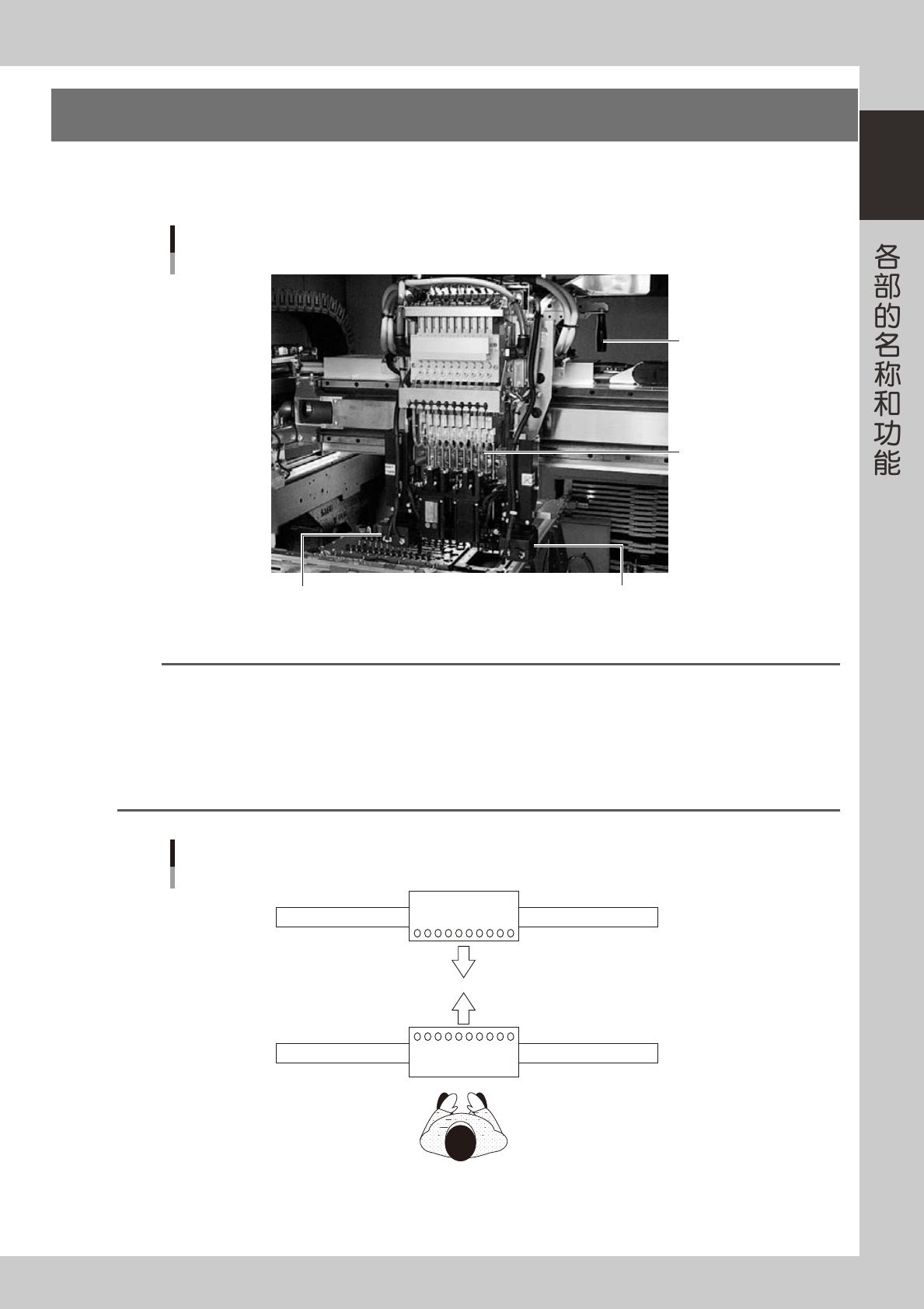

3.贴装头部
贴装头部分别安装在贴片机 A 的 XY 轴和 B 的 XY 轴上，进行元件的吸附和贴装。本章节，介绍贴装头部的构成和
吸嘴的种类。
贴装头部
基准标记识别相机
照明装置
基准标记识别相机
照明装置
10连贴装头
移动贴装头用
的把手(后侧)
25104-L4-00
n
要点
根据机器规格不同，基准标记识别相机照明装置的安装位置不相同。( 双基准标记识别相机规格为选配 )
■ 双段传送台规格
‧
右→左传送 ：基准标记识别相机为单相机规格时，安装在 A 贴装头 10 侧和 B 贴装头 10 侧 ( 参照下图 )
‧
左→右传送 ：基准标记识别相机为单相机规格时，安装在 A 贴装头 1 侧和 B 贴装头 1 侧 ( 参照下图 )
■ 单轨规格 / 双轨规格
‧
右→左传送 ：基准标记识别相机为单相机规格时，安装在 A 贴装头 1 侧和 B 贴装头 10 侧 ( 参照下图 )
‧
左→右传送 ：基准标记识别相机为单相机规格时，安装在 A 贴装头 10 侧和 B 贴装头 1 侧 ( 参照下图 )
A
B
贴装头安装位置图
10
10
1
1
贴片机正面
25116-L4-00
1-6
1

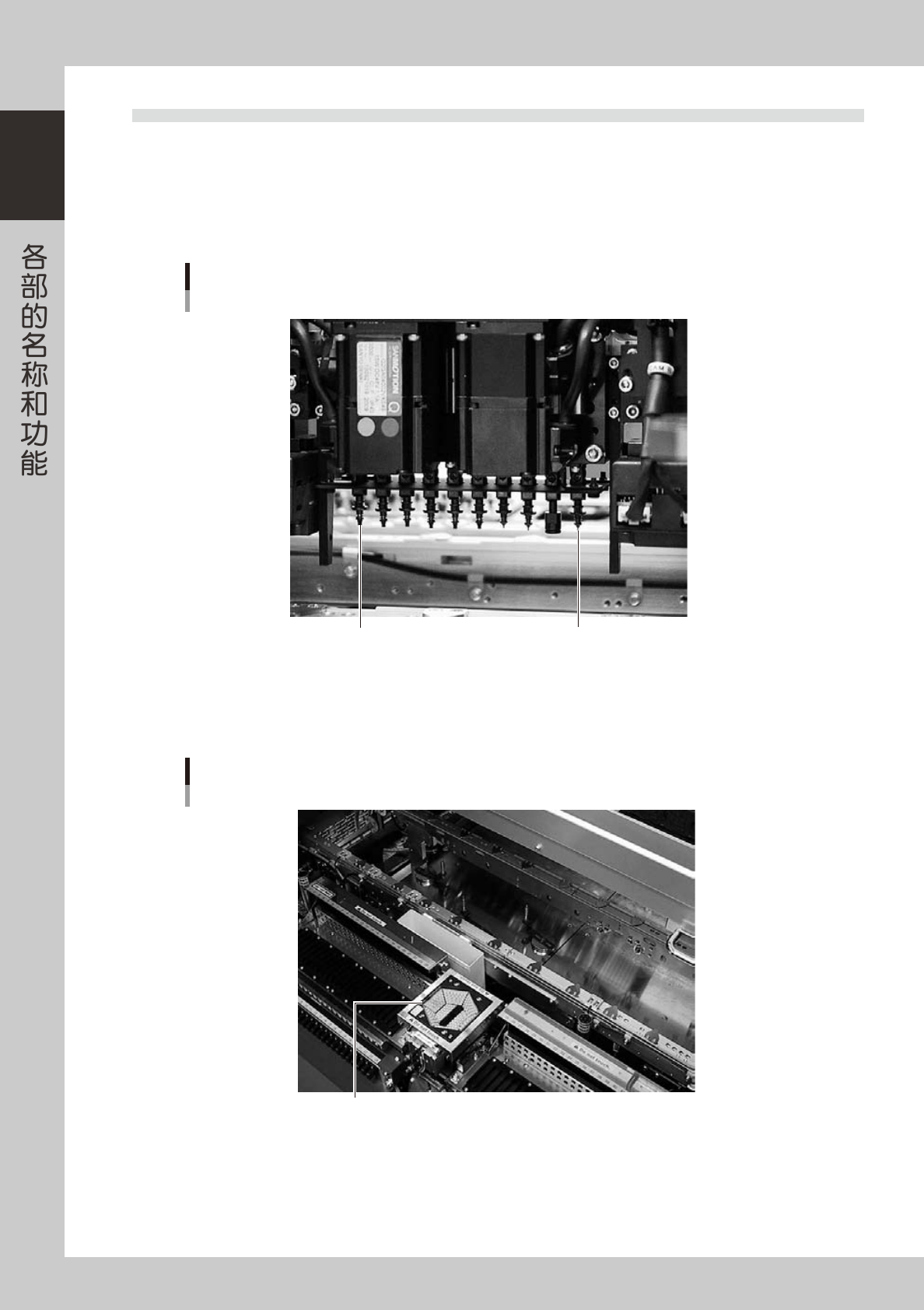

3.1 吸附、贴装元件的贴装头
3.1.1 10 连贴装头
10 连贴装头配备有 10 个可以吸附、贴装元件的贴装头。面对贴片机正面，B 工作台从右至左，A 工作台从左至右
分别排列着 1 〜 10 号贴装头。各个贴装头上分别装有吸嘴，吸嘴与吸嘴之间的间距为 12mm，与 SS 型电动送料
器架的间距相同。
10号贴装头 1号贴装头
10连贴装头
以从贴片机正面看B工作台时为例
25106-L4-00
3.1.2 多视觉相机
作为标准配置，YS24X 在前侧和后侧装备有带升降式侧照明的元件识别相机。
带升降式侧照明的多视觉相机
多视觉相机
25107-L4-00
1-7
1

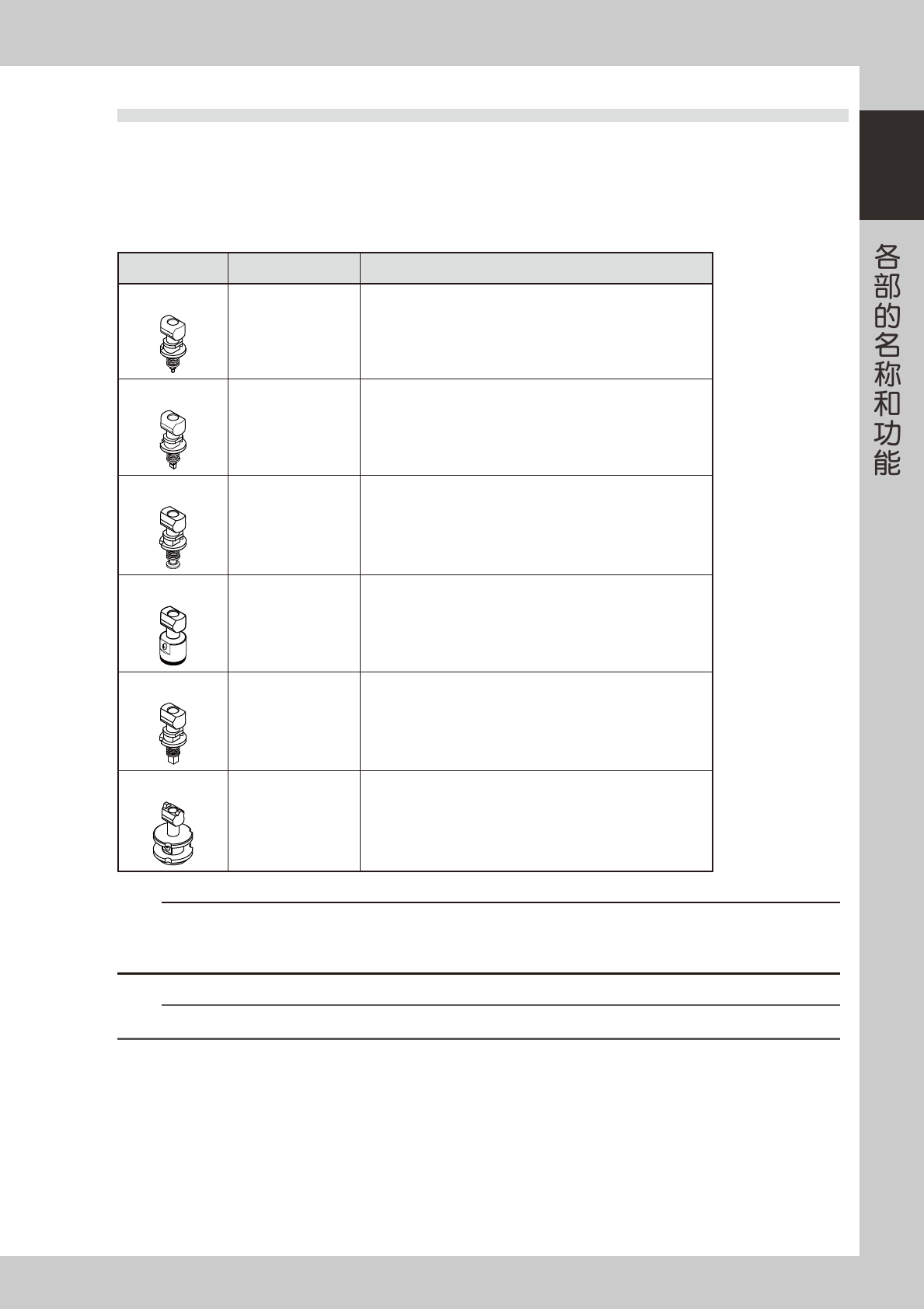

3.2 吸嘴种类
为了稳定元件吸附质量，必须使用适合元件用的吸嘴。下面，介绍各贴装头可以安装的吸嘴。
3.2.1 10 连贴装头用吸嘴
■ 标准型
标准吸嘴可以从 6 种吸嘴中选择适合贴装头用的吸嘴安装。
吸嘴类型 可以安装的贴装头
No.
适用元件例
Type 301A
1
〜
10 0603
〜
1005
规格的元件
Type 302A
1
〜
10 1608
〜
3216
规格的元件
Type 303A
1
〜
10 4532
〜
7343
规格的元件、
SOP
Type 304A
1
〜
10 QFP
等
Type 306A
1
〜
10
圆柱型芯片 (
MELF
型)专用
Type 307A
3
、
8 32×32mm
〜
45×45mm
的元件
c
注意
以上吸嘴为除 YS88 以外的 YS 系列专用的吸嘴，切勿在其它贴片机上使用。
Type307A 吸嘴，只能安装在装有专用吸嘴基座的 3 号、8 号贴装头上。为避免与相邻贴装头发生干扰，此时相邻贴装头上可安装
的吸嘴最大直径为 φ13.5mm。
n
要点
关于元件种类及元件尺寸的详细内容，请参阅出货规格书。
