1-9 1 3.3 吸嘴交换站 ( 选配 ) 如果配备了吸嘴交换站，就可以装备用于自动更换的各种吸嘴。 与吸嘴交换站号码相对应的贴装头和吸嘴类型 (Type)，如下图所示。 吸嘴交换站 (无sATSII，右→左传送) 标准型 定制吸嘴区 16 32 17 20 21 22 23 24 25 26 27 28 29 30 18 31 19 64 49 52 53 54 55 56 57 58 59 60 61 62 63 50 51 96…

100%1 / 166
1-8
1

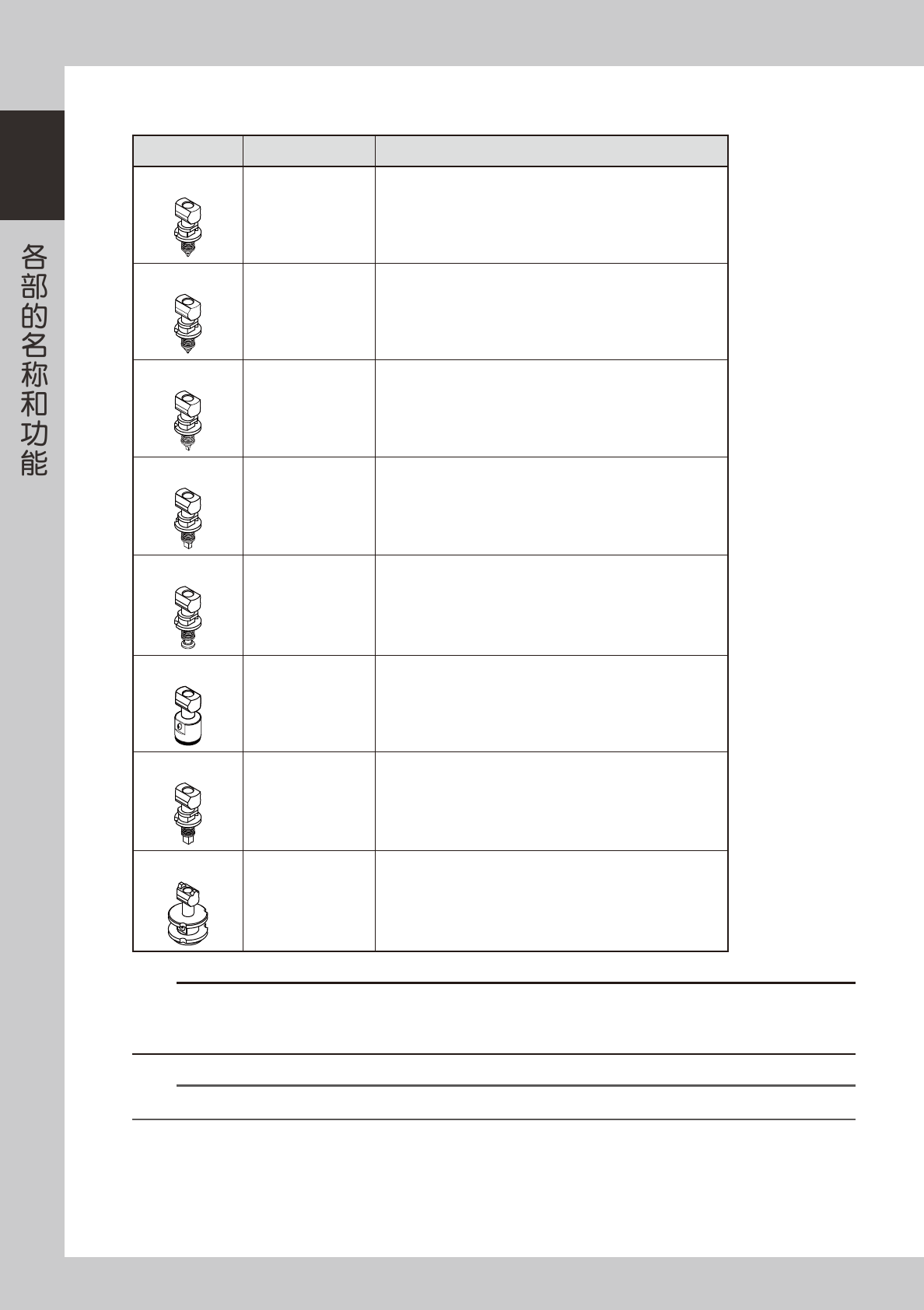

■ 窄邻接面型
窄邻接面吸嘴可以从 8 种吸嘴中选择适合贴装头用的吸嘴安装。
吸嘴类型 可以安装的贴装头
No.
适用元件例
Type 310A
1
〜
10 0402
规格的元件等
Type 311A
1
〜
10 0603
规格的元件
Type 312A
1
〜
10 1005
〜
1608
规格的元件
Type 313A
1
〜
10 2012
〜
3225
规格的元件
Type 314A
1
〜
10 4532
〜
7343
规格的元件、
SOP
等
Type 315A
1
〜
10 QFP
等
Type 317A
1
〜
10
圆柱型芯片
(MELF
型
)
专用
Type 318A
3
、
8 32×32mm
〜
45×45mm
的元件
c
注意
以上吸嘴为除 YS88 以外的 YS 系列专用的吸嘴，切勿在其它贴片机上使用。
Type307A 吸嘴，只能安装在装有专用吸嘴基座的 3 号、8 号贴装头上。为避免与相邻贴装头发生干扰，此时相邻贴装头上可安装
的吸嘴最大直径为 φ13.5mm。
n
要点
关于元件种类及元件尺寸的详细内容，请参阅出货规格书。
1-9
1

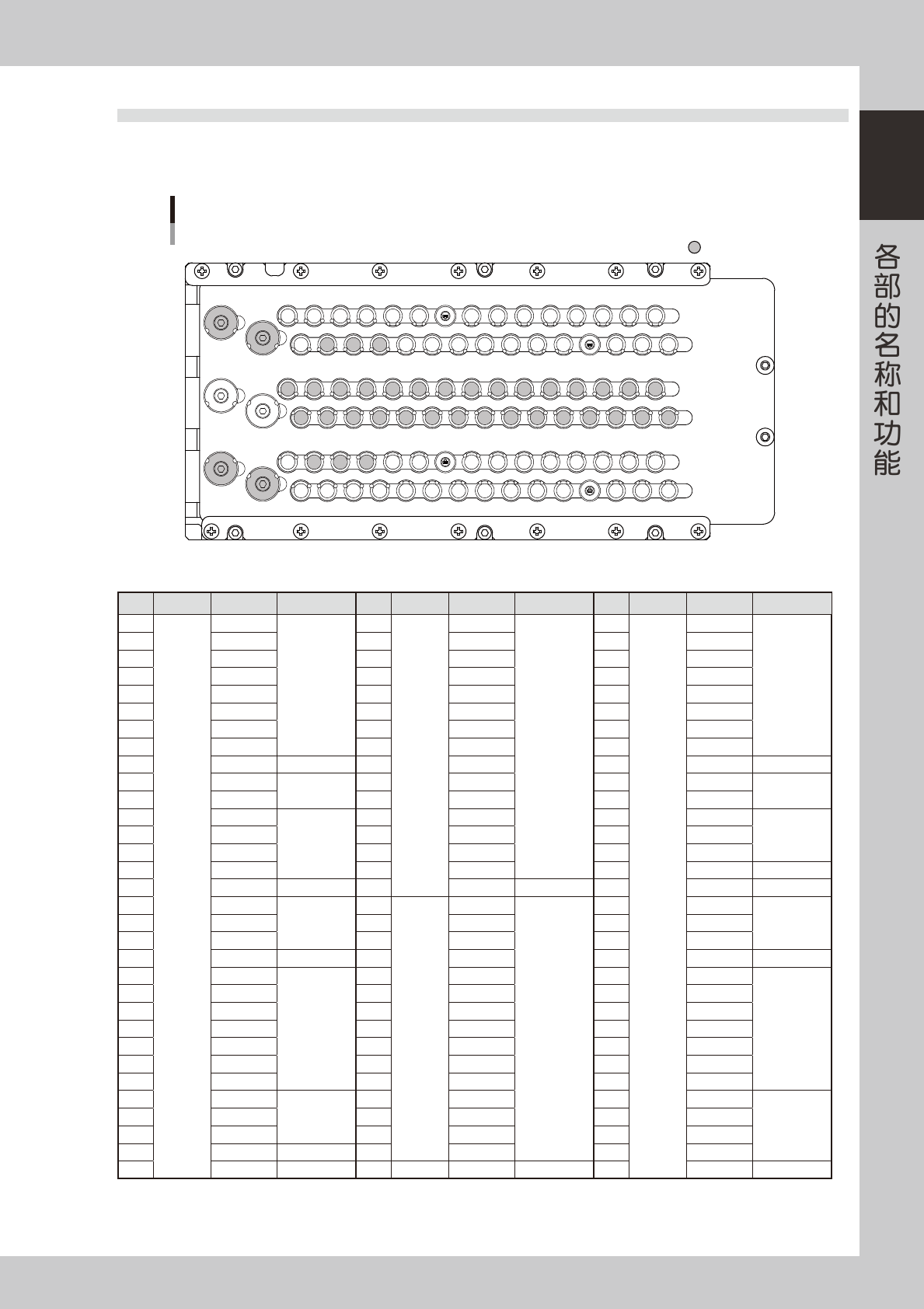

3.3 吸嘴交换站 ( 选配 )
如果配备了吸嘴交换站，就可以装备用于自动更换的各种吸嘴。
与吸嘴交换站号码相对应的贴装头和吸嘴类型 (Type)，如下图所示。
吸嘴交换站 (无sATSII，右→左传送)
标准型
定制吸嘴区
16
32
172021222324252627282930 1831 19
64
49525354555657585960616263 5051
96
81
848586878889909192939495 8283
131415 1112 910 5678 1234
48
454647 4344 4142 37383940 33343536
80
777879 7576 7374 69707172 65666768
贴片机背面
贴片机正面
25108-L4-00
No.
工作台 贴装头
No.
吸嘴类型
No.
工作台 贴装头
No.
吸嘴类型
No.
工作台 贴装头
No.
吸嘴类型
1 B HEAD1 TYPE302A 33 B HEAD1
定制
65 A HEAD10 TYPE301A
2 HEAD2 34 HEAD1 66 HEAD9
3 HEAD3 35 HEAD2 67 HEAD8
4 HEAD4 36 HEAD3 68 HEAD7
5 HEAD5 37 HEAD4 69 HEAD6
6 HEAD6 38 HEAD5 70 HEAD5
7 HEAD7 39 HEAD6 71 HEAD4
8 HEAD8 40 HEAD7 72 HEAD3
9 HEAD8 TYPE304A 41 HEAD8 73 HEAD2 TYPE304A
10 HEAD9 TYPE302A 42 HEAD9 74 HEAD2 TYPE301A
11 HEAD10 43 HEAD10 75 HEAD1
12 HEAD2 TYPE303A 44 HEAD7 76 HEAD10
定制
13 HEAD4 45 HEAD8 77 HEAD9
14 HEAD6 46 HEAD9 78 HEAD8
15 HEAD8 47 HEAD10 79 HEAD2 TYPE303A
16 HEAD8
定制
48 HEAD3 TYPE307A 80 HEAD3
定制
17 HEAD1 TYPE301A 49 A HEAD10
定制
81 HEAD10 TYPE302A
18 HEAD2 50 HEAD10 82 HEAD9
19 HEAD3 51 HEAD9 83 HEAD8
20 HEAD2 TYPE304A 52 HEAD8 84 HEAD8 TYPE304A
21 HEAD4 TYPE301A 53 HEAD7 85 HEAD7 TYPE302A
22 HEAD5 54 HEAD6 86 HEAD6
23 HEAD6 55 HEAD5 87 HEAD5
24 HEAD7 56 HEAD4 88 HEAD4
25 HEAD8 57 HEAD3 89 HEAD3
26 HEAD9 58 HEAD2 90 HEAD2
27 HEAD10 59 HEAD1 91 HEAD1
28 HEAD1
定制
60 HEAD7 92 HEAD10 TYPE303A
29 HEAD3 61 HEAD5 93 HEAD8
30 HEAD5 62 HEAD3 94 HEAD6
31 HEAD10 TYPE303A 63 HEAD1 95 HEAD4
32 HEAD3
定制
64 B HEAD8 TYPE307A 96 HEAD8
定制
1-10
1

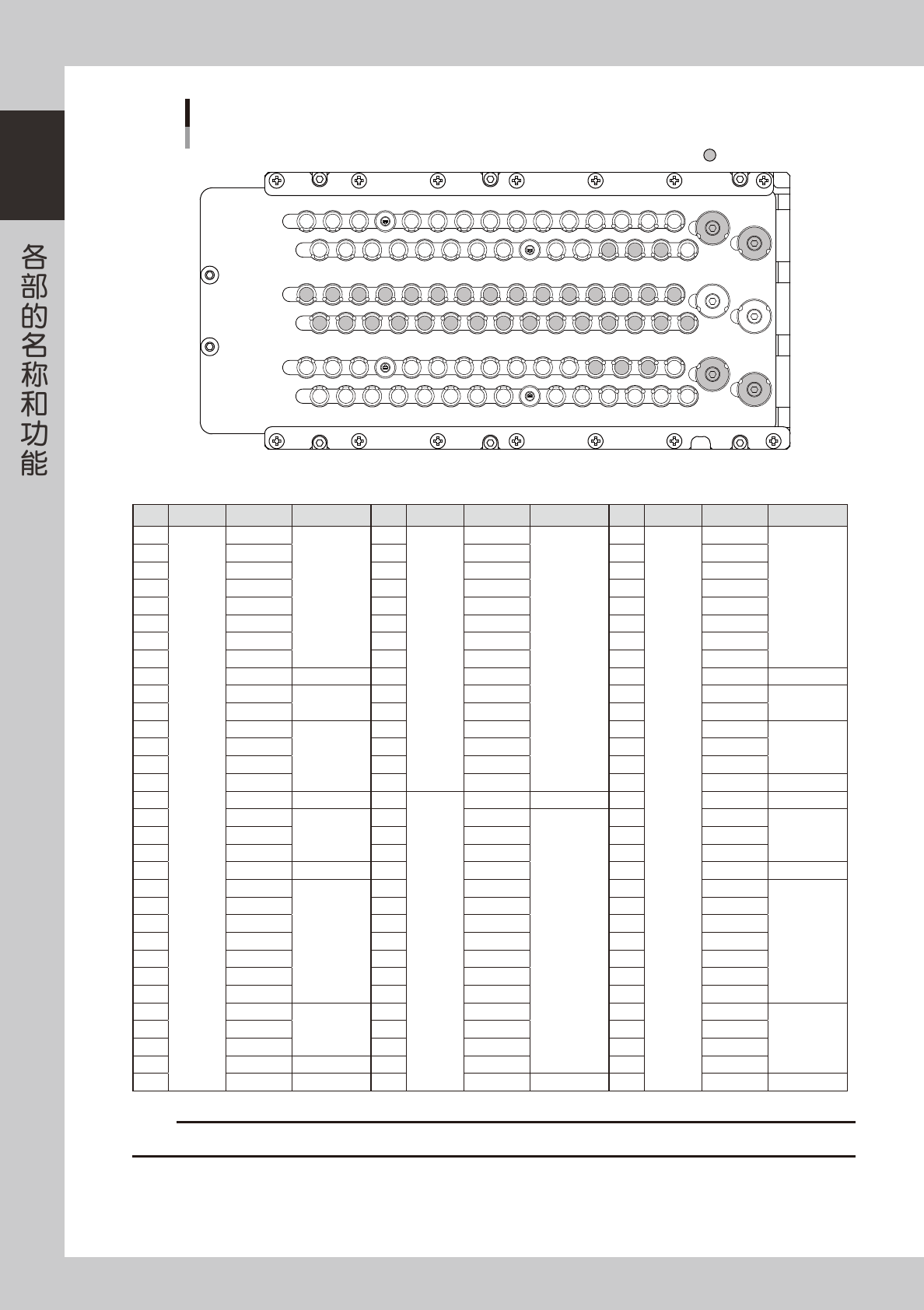

吸嘴交换站 (有sATSII，右→左传送、左→右传送 / 无sATSII，左→右传送)
标准型
定制吸嘴区
16
32
17 20 21 22 23 24 25 26 27 28 29 3018 3119
64
49 52 53 54 55 56 57 58 59 60 61 62 6350 51
9681 84 85 86 87 88 89 90 91 92 93 94 9582 83
13 14 1511 129 105 6 7 81 2 3 4
48
45 46 4743 4441 4237 38 39 4033 34 35 36
8077 78 7975 7673 7469 70 71 7265 66 67 68
贴片机背面
贴片机正面
25123-L4-00
No.
工作台 贴装头
No.
吸嘴类型
No.
工作台 贴装头
No.
吸嘴类型
No.
工作台 贴装头
No.
吸嘴类型
1 A HEAD1 TYPE302A 33 A HEAD1
定制
65 B HEAD10 TYPE301A
2 HEAD2 34 HEAD1 66 HEAD9
3 HEAD3 35 HEAD2 67 HEAD8
4 HEAD4 36 HEAD3 68 HEAD7
5 HEAD5 37 HEAD4 69 HEAD6
6 HEAD6 38 HEAD5 70 HEAD5
7 HEAD7 39 HEAD6 71 HEAD4
8 HEAD8 40 HEAD7 72 HEAD3
9 HEAD8 TYPE304A 41 HEAD8 73 HEAD2 TYPE304A
10 HEAD9 TYPE302A 42 HEAD9 74 HEAD2 TYPE301A
11 HEAD10 43 HEAD10 75 HEAD1
12 HEAD2 TYPE303A 44 HEAD7 76 HEAD10
定制
13 HEAD4 45 HEAD8 77 HEAD9
14 HEAD6 46 HEAD9 78 HEAD8
15 HEAD8 47 HEAD10 79 HEAD2 TYPE303A
16 HEAD8
定制
48 B HEAD3 TYPE307A 80 HEAD3
定制
17 HEAD1 TYPE301A 49 HEAD10
定制
81 HEAD10 TYPE302A
18 HEAD2 50 HEAD10 82 HEAD9
19 HEAD3 51 HEAD9 83 HEAD8
20 HEAD2 TYPE304A 52 HEAD8 84 HEAD8 TYPE304A
21 HEAD4 TYPE301A 53 HEAD7 85 HEAD7 TYPE302A
22 HEAD5 54 HEAD6 86 HEAD6
23 HEAD6 55 HEAD5 87 HEAD5
24 HEAD7 56 HEAD4 88 HEAD4
25 HEAD8 57 HEAD3 89 HEAD3
26 HEAD9 58 HEAD2 90 HEAD2
27 HEAD10 59 HEAD1 91 HEAD1
28 HEAD1
定制
60 HEAD7 92 HEAD10 TYPE303A
29 HEAD3 61 HEAD5 93 HEAD8
30 HEAD5 62 HEAD3 94 HEAD6
31 HEAD10 TYPE303A 63 HEAD1 95 HEAD4
32 HEAD3
定制
64 HEAD8 TYPE307A 96 HEAD8
定制
c
注意
Type303A、Type304A、Type307A 相邻使用时，吸嘴可吸附的元件尺寸可能会受到限制。
