1-19
1
5.传送装置与元件识别装置
5.1 传送装置
下面，介绍固定基板用的传送装置。
n
要点
双轨贴片机的前侧为轨道 1、后侧为轨道 2。
4 5
2
3
1
6

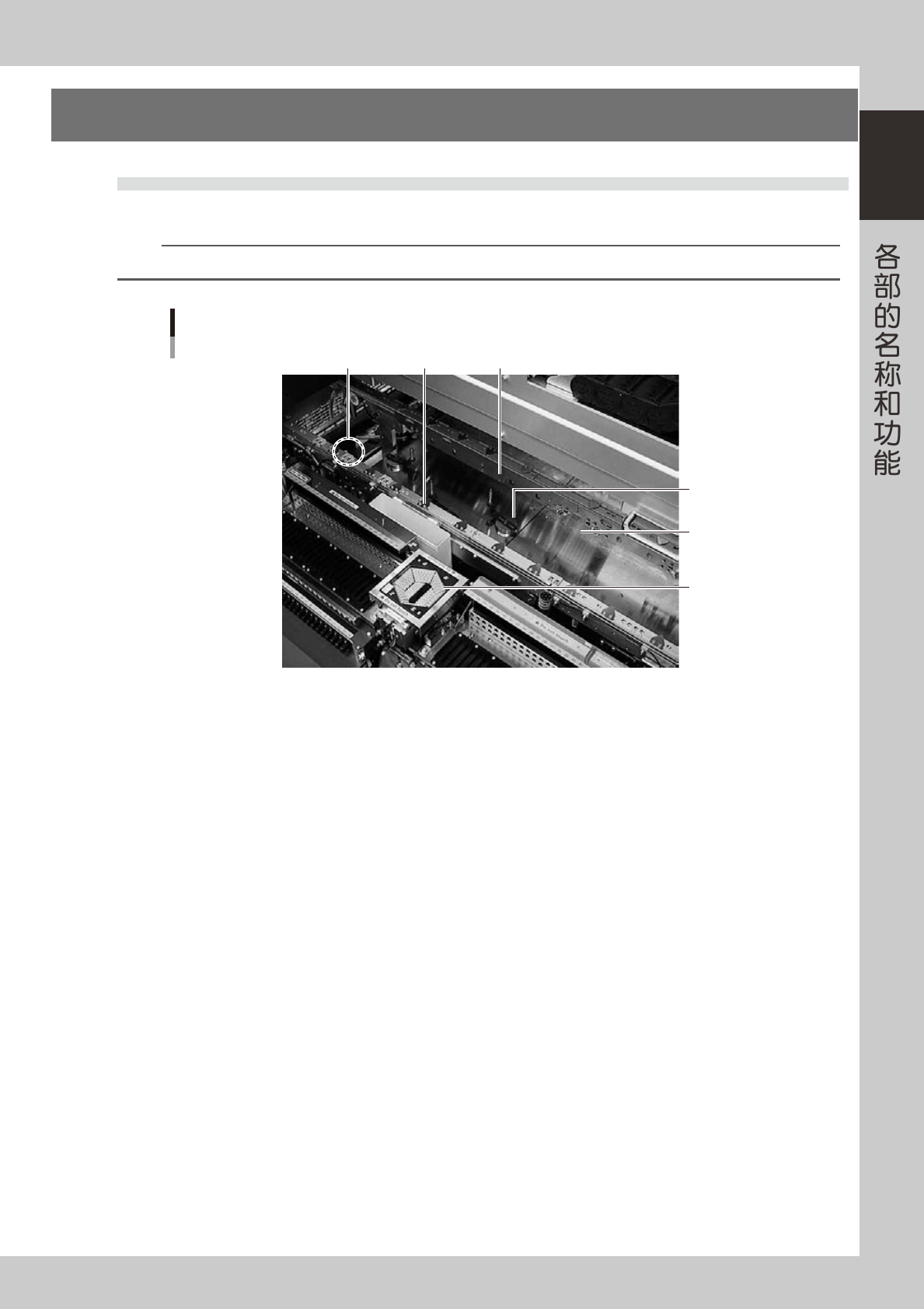

传送装置
以单轨为例
25115-L4-00
1. 主挡板
传入传送装置内的基板碰到主挡板就会停住。
传送台 1 有 1 个，传送台 2 有 2 个主挡板。传送台 2 的主挡板，根据基板尺寸切换使用。
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 压板 ( 可调式 )
从上压住基板的边缘来固定基板。
5. 夹钳式基板固定装置
从下托起基板的边缘夹入压板之间来固定基板。
6. 多视觉相机 ( 带升降式侧照明 )
识别元件用的相机，在贴片机前后各装有 1 台。
1-20
1

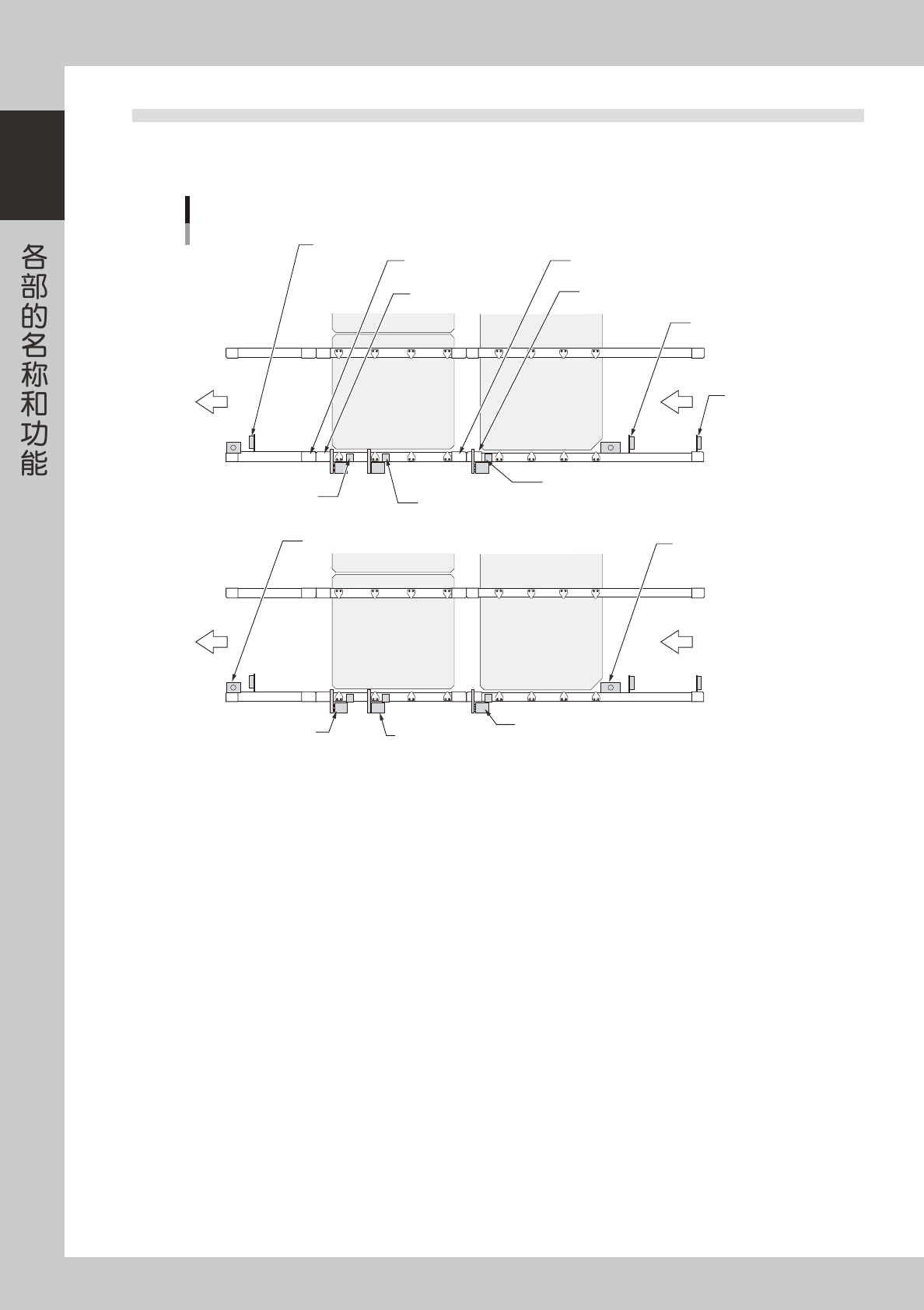

5.2 传送装置部的传感器安装位置
传送装置部的各传感器的安装位置，如下图所示。
■ 双段传送台
传感器的安装位置
入口检测传感器
N 01008C3
出口检测传感器
N 01008D6
待机位置检测传感器
N 01008C0
危险(
guillotine
)检测传感器
N 01008D5
危险(
guillotine
)检测传感器
N 01008D3
危险(
guillotine
)检测传感器
N 01008D2
危险(
guillotine
)检测传感器
N 01008E5
传送台2 基板检测传感器1
N 01008D0
传送台2 基板检测传感器2
N 01008D1
传送台1 基板检测传感器
N0100903
出口挡板
无传感器
待机挡板传感器
N01008F6
传送台1 挡板传感器
N01008F0
传送台2 挡板传感器2
N0100944
传送台2 挡板传感器1
N0100943
传送台2
传送台1
传送台2 传送台1
25116-L4-00
1-21
1
■ 单轨 / 双轨
传感器的安装位置
入口检测传感器
N01008C5
出口检测传感器
N01008D3
待机位置检测传感器1
N01008C0
待机位置检测传感器2
N01008C7
贴装基板检测传感器1
N01008C1
工作区超出
检测传感器
N0100903
出口挡板
无传感器
待机挡板传感器1
N01008C3
待机挡板传感器2
N01008E4
贴装挡板传感器1
N01008D5
■ 轨道2
出口检测传感器
N01008D4
待机位置检测传感器1
N01008D0
待机位置检测传感器2
N01008E1
贴装基板检测传感器1
N01008D1
工作区超出
检测传感器
N0100917
出口挡板
无传感器
待机挡板传感器1
N01008C4
待机挡板传感器2
N01008E5
贴装挡板传感器1
N01008D7
■ 轨道1
25117-L4-10
n
要点
单轨贴片机的传感器安装位置为上图中轨道 1 的安装位置。
