5.2 传送装置部的传感器安装位置
传送装置部的各传感器的安装位置,如下图所示。
双段传送台
传感器的安装位置
入口检测传感器
N 01008C3
出口检测传感器
N 01008D6
待机位置检测传感器
N 01008C0
危险(
guillotine
)检测传感器
N 01008D5
危险(
guillotine
)检测传感器
N 01008D3
危险(
guillotine
)检测传感器
N 01008D2
危险(
guillotine
)检测传感器
N 01008E5
传送台2 基板检测传感器1
N 01008D0
传送台2 基板检测传感器2
N 01008D1
传送台1 基板检测传感器
N0100903
出口挡板
无传感器
待机挡板传感器
N01008F6
传送台1 挡板传感器
N01008F0
传送台2 挡板传感器2
N0100944
传送台2 挡板传感器1
N0100943
传送台2
传送台1
传送台2 传送台1
25116-L4-00
1-21
1
单轨 / 双轨
传感器的安装位置
入口检测传感器
N01008C5
出口检测传感器
N01008D3
待机位置检测传感器1
N01008C0
待机位置检测传感器2
N01008C7
贴装基板检测传感器1
N01008C1
工作区超出
检测传感器
N0100903
出口挡板
无传感器
待机挡板传感器1
N01008C3
待机挡板传感器2
N01008E4
贴装挡板传感器1
N01008D5
■ 轨道2
出口检测传感器
N01008D4
待机位置检测传感器1
N01008D0
待机位置检测传感器2
N01008E1
贴装基板检测传感器1
N01008D1
工作区超出
检测传感器
N0100917
出口挡板
无传感器
待机挡板传感器1
N01008C4
待机挡板传感器2
N01008E5
贴装挡板传感器1
N01008D7
■ 轨道1
25117-L4-10
n
要点
单轨贴片机的传感器安装位置为上图中轨道 1 的安装位置。
1-22
1

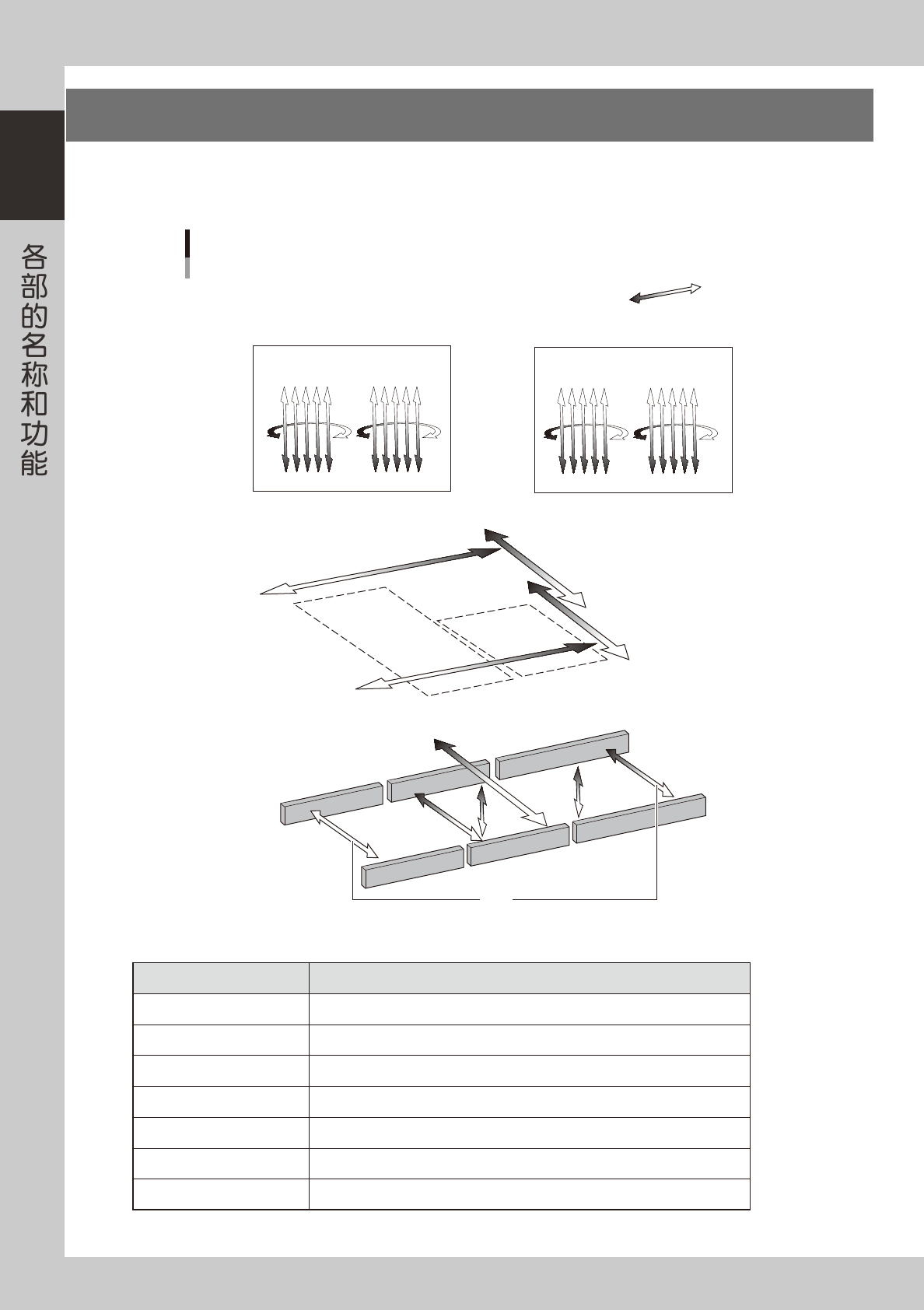

6.轴的构成
本章节,介绍本贴片机的伺服电机所控制的轴的构成、轴的动作方向。
双段传送台
正方向
负方向
YB
传送台2
传送台1
YA
XA
XB
U2
W1
W2
轴的构成
以从RL规格(右→左传送)的贴片机正面看时为例
RA1
RB1
RA2
RB2
■ 贴装头部
■ 主轴部
■ 传送部
A工作台 贴装头
B工作台 贴装头
ZB1ZB10 ZB6 ZB5
ZA10ZA1 ZA5 ZA6
PU1
PU2
连动
(W1轴)
25118-L4-00
各轴的功能
轴的名称 功能、作用
XA
XB
在工作台上方沿传送轨传送基板的方向平行移动贴装头。
YA
YB
沿垂直于传送轨传送基板的方向移动贴装头。
U2
沿 Y 轴方向移动传送轨 (W2)。
RA1
RA2
RB1
RB2
分别使各贴装头的吸嘴轴旋转。
ZA1
ZA10
ZB1
ZB10
分别使各贴装头上下移动,吸附、贴装元件。
W1
W2
调节传送宽度。
PU1
PU2
上下移动顶板。
