1-24 1 基准侧 传送轨 正方向 负方向 YB 轴 YA 轴 XA 轴 XB 轴 W1 轴 W2 轴 轴的构成 从RL规格(右→左传送)的贴片机正面看时为例 RA1 轴 RB1 轴 RA2 轴 RB2 轴 ■ 贴装头部 ■ 主轴部 ■ 传送部 A 工作台 贴装头 B 工作台 贴装头 ZB1 ZB10 ZB6 ZB5 ZA10 ZA1 ZA5 ZA6 PU1 轴 PU2 轴 轨道1 轨道2 25126-L4-00 ■各轴的功能 轴的名…
1-23
1
■ 单轨
正方向
负方向
YB轴
YA轴
XA轴
XB轴
W轴

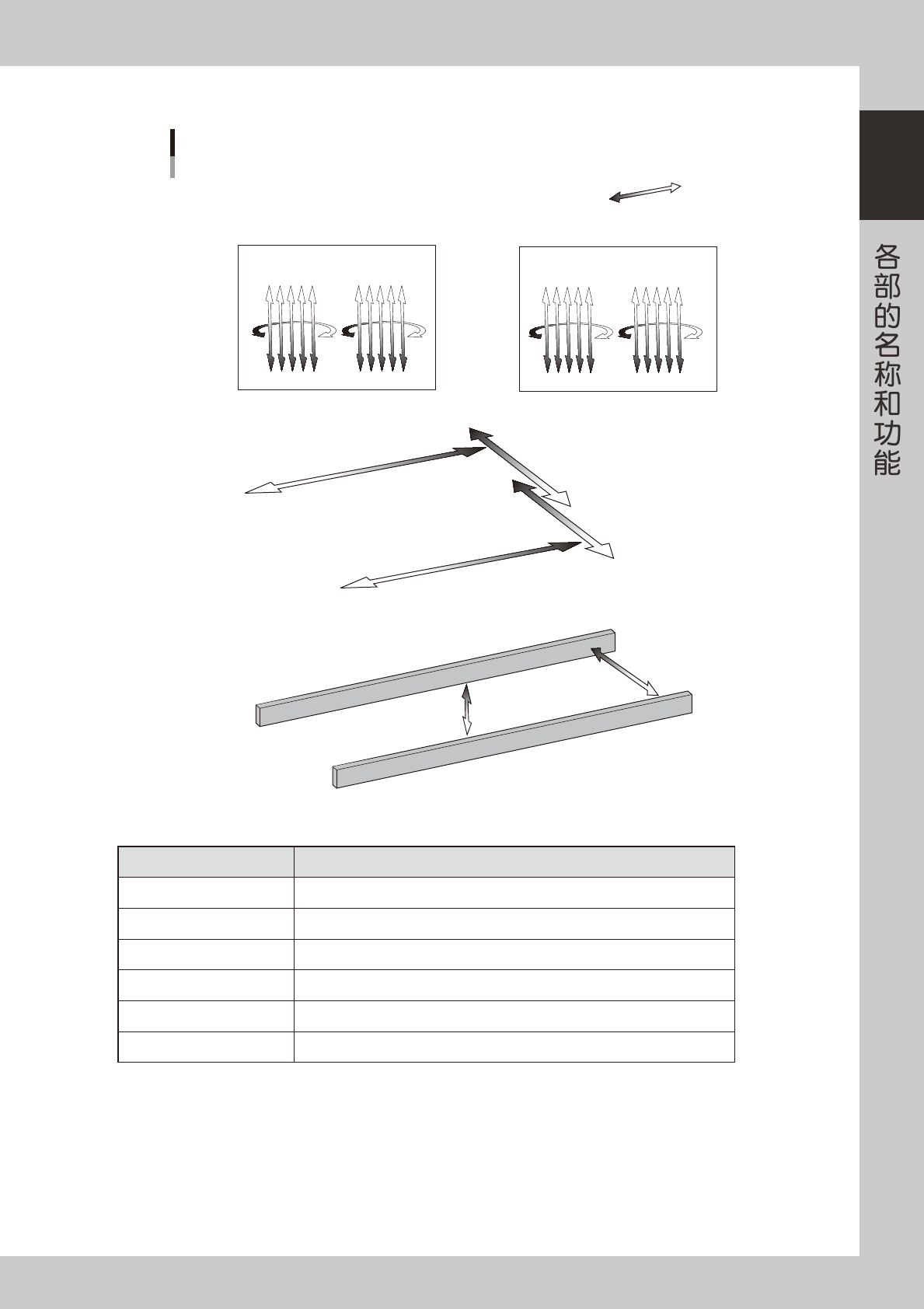

轴的构成
以从RL规格(右→左传送)的贴片机正面看时为例
RA1轴
RB1轴
RA2轴
RB2轴
■ 贴装头部
■ 主轴部
■ 传送部
A工作台 贴装头
B工作台 贴装头
ZB1ZB10 ZB6 ZB5
ZA10ZA1 ZA5 ZA6
PU轴
25119-L4-00
■ 各轴的功能
轴的名称 功能、作用
XA
、
XB
轴 在工作台上方沿传送轨传送基板的方向平行移动贴装头。
YA
、
YB
轴 沿垂直于传送轨传送基板的方向移动贴装头。
RA1
、
RA2
、
RB1
、
RB2
轴 分别使各贴装头的吸嘴轴旋转。
ZA1
〜
ZA10
、
ZB1
〜
ZB10
轴 分别使各贴装头上下移动，吸附、贴装元件。
W
轴 调节传送宽度。
PU
轴 上下移动顶板。
1-24
1
基准侧
传送轨
正方向
负方向
YB轴
YA轴
XA轴
XB轴
W1轴
W2轴
轴的构成
从RL规格(右→左传送)的贴片机正面看时为例
RA1轴
RB1轴
RA2轴
RB2轴
■ 贴装头部
■ 主轴部
■ 传送部
A工作台 贴装头
B工作台 贴装头
ZB1ZB10 ZB6 ZB5
ZA10ZA1 ZA5 ZA6
PU1轴
PU2轴
轨道1
轨道2
25126-L4-00
■各轴的功能
轴的名称 功能、作用
XA
、
XB
轴 在工作台上方沿传送轨传送基板的方向平行移动贴装头。
YA
、
YB
轴 沿垂直于传送轨传送基板的方向移动贴装头。
RA1
、
RA2
、
RB1
、
RB2
轴 分别使各贴装头的吸嘴轴旋转。
ZA1
〜
ZA10
、
ZB1
〜
ZB10
轴 分别使各贴装头上下移动，吸附、贴装元件。
W1
、
W2
轴 调节传送宽度。
PU1
、
PU2
轴 上下移动顶板。
1-25
1
7.排气站
使用排气站，对吸嘴和吸嘴轴内施加高压排气，吹除其中的尘屑、脏污，可以清洁吸嘴和吸嘴轴。
排气站
排气站
检查吸嘴被抛弃的
传感器部
多视觉相机 (标准配置)
25120-L4-00
