1-25 1 7. 排气站 使用排气站，对吸嘴和吸嘴轴内施加高压排气，吹除其中的尘屑、脏污，可以清洁吸嘴和吸嘴轴。 排气站 排气站 检查吸嘴被抛弃的 传感器部 多视觉相机 (标准配置) 25120-L4-00
1-24
1
基准侧
传送轨
正方向
负方向
YB轴
YA轴
XA轴
XB轴
W1轴
W2轴

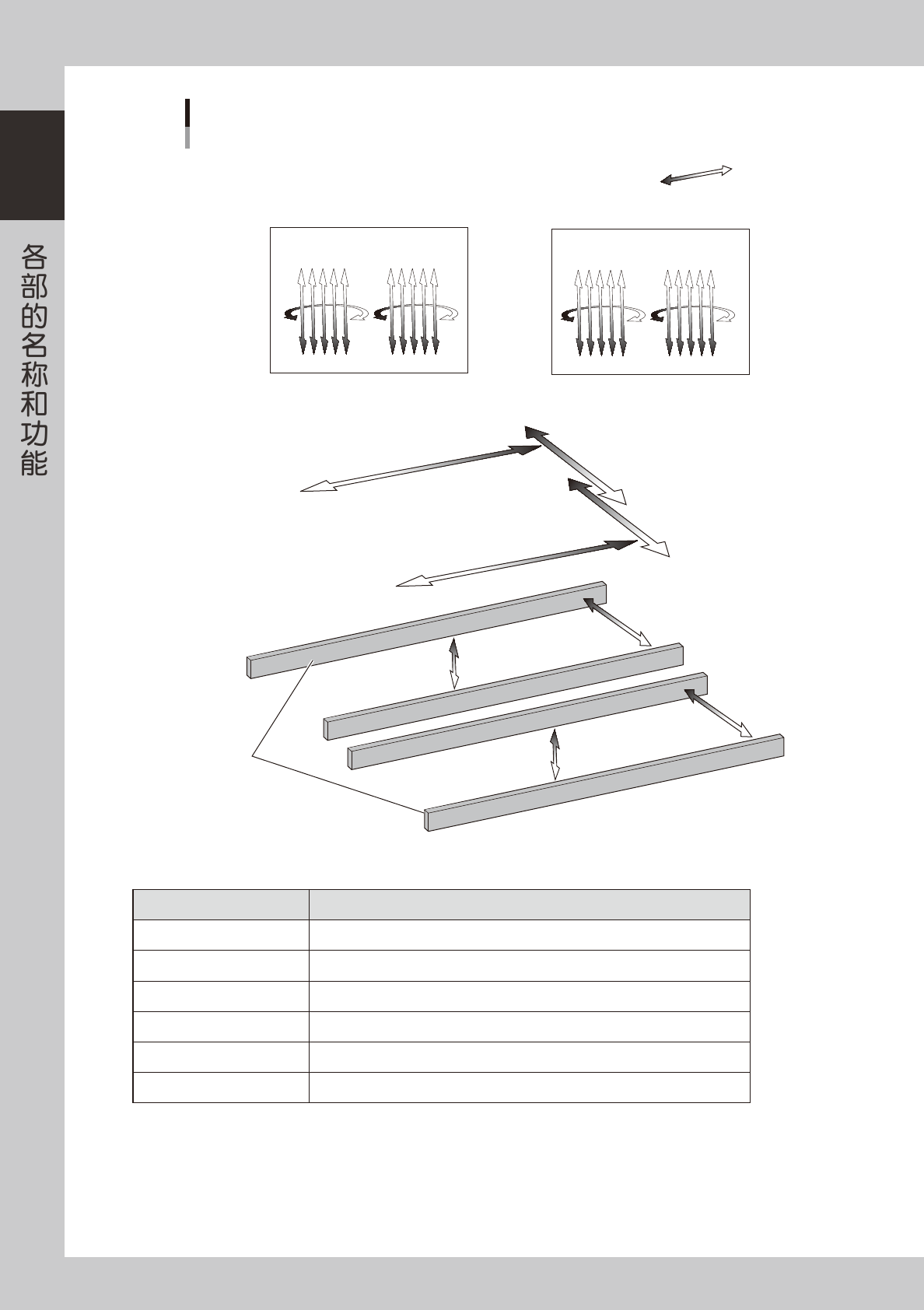

轴的构成
从RL规格(右→左传送)的贴片机正面看时为例
RA1轴
RB1轴
RA2轴
RB2轴
■ 贴装头部
■ 主轴部
■ 传送部
A工作台 贴装头
B工作台 贴装头
ZB1ZB10 ZB6 ZB5
ZA10ZA1 ZA5 ZA6
PU1轴
PU2轴
轨道1
轨道2
25126-L4-00
■各轴的功能
轴的名称 功能、作用
XA
、
XB
轴 在工作台上方沿传送轨传送基板的方向平行移动贴装头。
YA
、
YB
轴 沿垂直于传送轨传送基板的方向移动贴装头。
RA1
、
RA2
、
RB1
、
RB2
轴 分别使各贴装头的吸嘴轴旋转。
ZA1
〜
ZA10
、
ZB1
〜
ZB10
轴 分别使各贴装头上下移动，吸附、贴装元件。
W1
、
W2
轴 调节传送宽度。
PU1
、
PU2
轴 上下移动顶板。
1-25
1

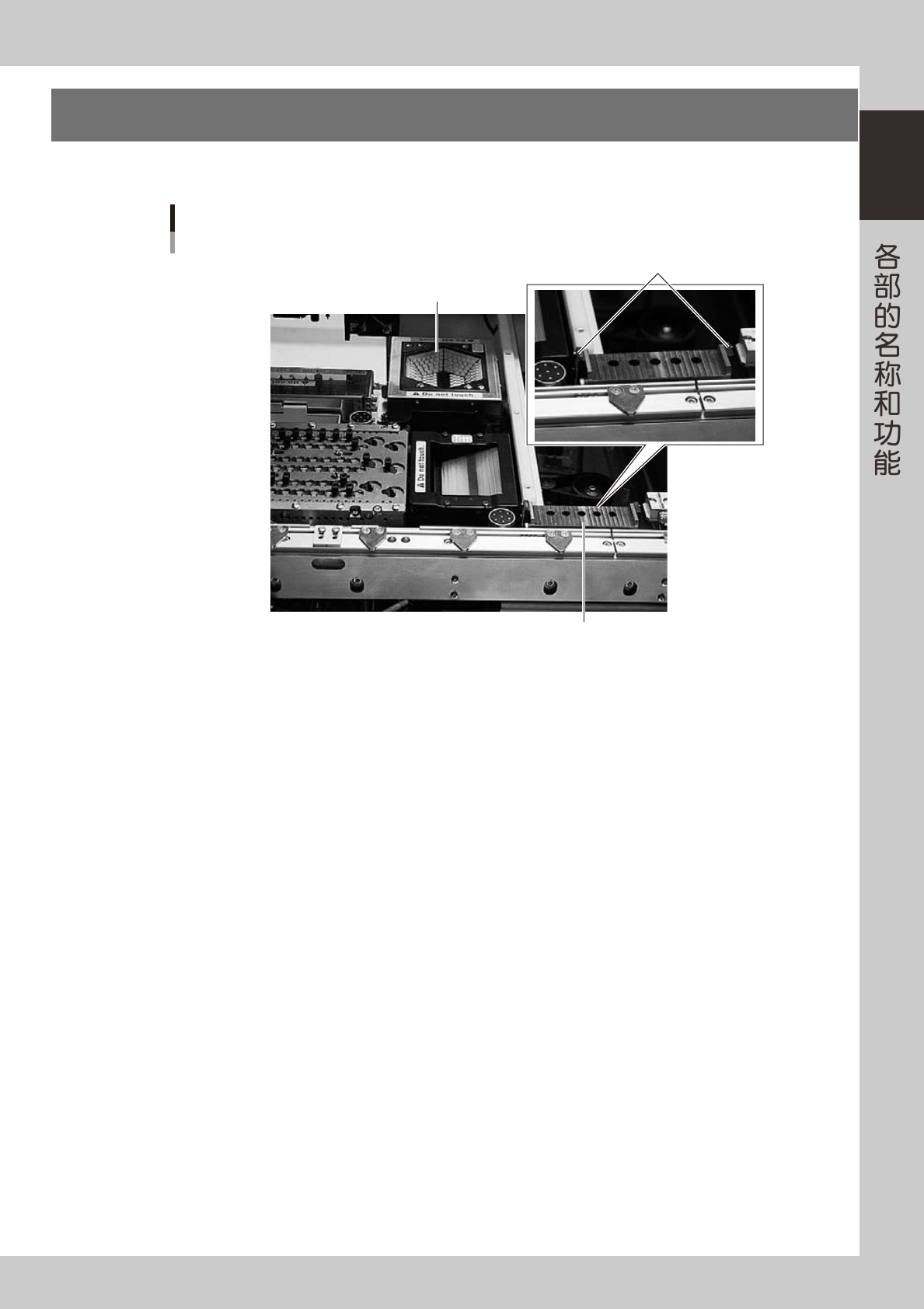

7.排气站
使用排气站，对吸嘴和吸嘴轴内施加高压排气，吹除其中的尘屑、脏污，可以清洁吸嘴和吸嘴轴。
排气站
排气站
检查吸嘴被抛弃的
传感器部
多视觉相机 (标准配置)
25120-L4-00
1-26
1
7.1 吸嘴轴排气的操作方法
下面，介绍在任意时机手动进行吸嘴轴排气的方法。
1
打开 [ 装置 ]-「Head」选项卡。
2
按 [ 清扫排气 ] 按钮。
显示「确认 是否执行吸嘴轴排气」对话框。
想要执行排气清洁时，按 [OK] 按钮进入下一步 (Step)。如果不想执行排气清洁，则按 [ 取消 ] 按钮。
吸嘴轴排气
26100-L4-00
