1-33
1
9.其它选配装置
9.1 共面度检测器
共面度检测器，是高速检测 QFP、SOP 引脚或 BGA 的直线性和共面度并判定是否为良品的装置。
具备如下两种功能。
‧
共面度检测
检查引脚元件以及 Ball 元件的端子底面的均一性。
‧
元件识别面高度检测
防止引脚元件被反面贴装。

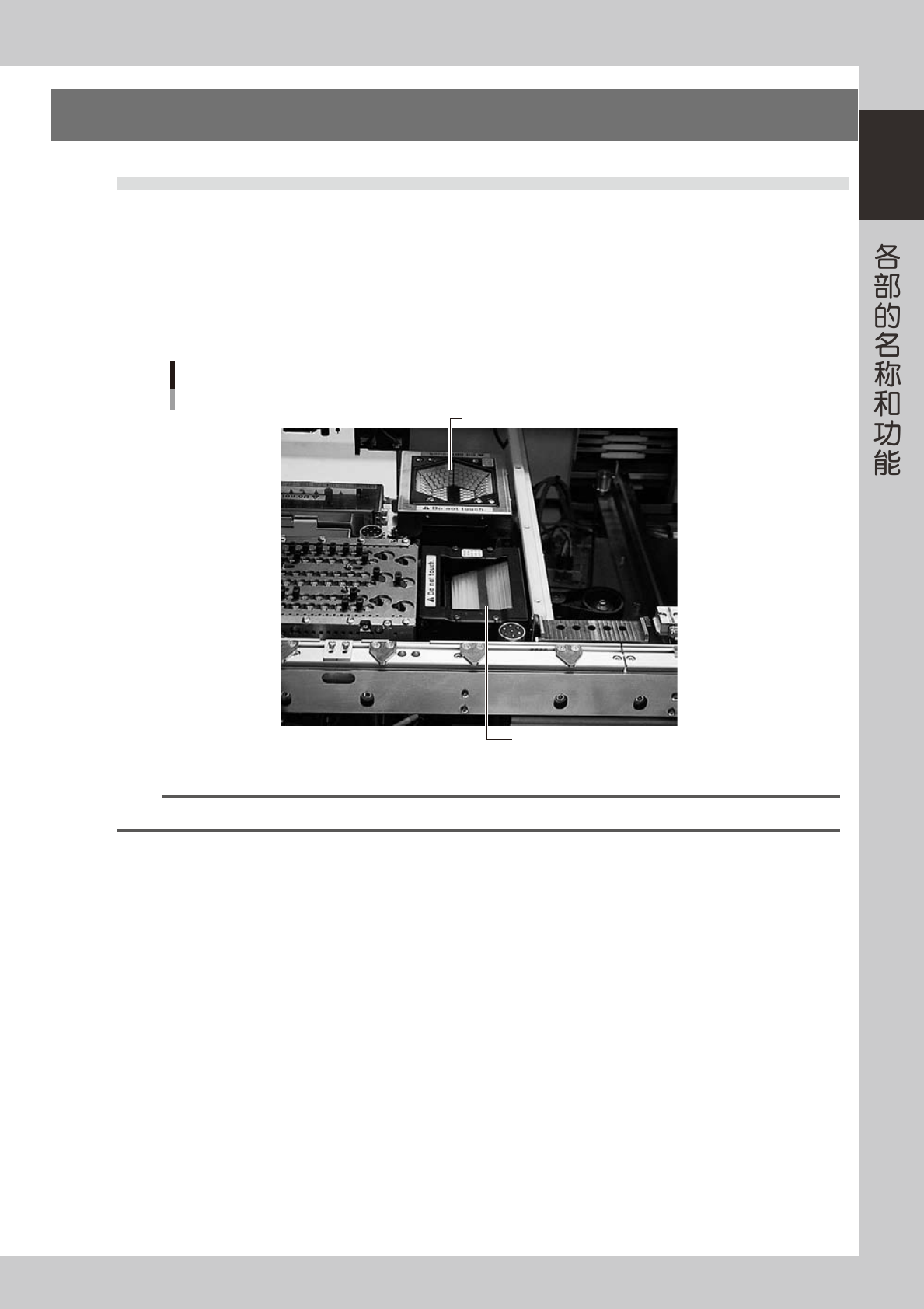

共面度检测器
多视觉相机 (标准配置)
共面度检测器
25121-L1-00
n
要点
有关共面度检测器的使用方法，请参阅 YS 系列程序设计手册。
1-34
1
9.2 QFP 废弃站
QFP 废弃站 ( 以下简称废弃站 )，是不会损伤元件暂时放置识别相机检出的不良元件用的装置。被废弃的元件通过
传送带传送，当达到设定的计数或满载传感器感应到元件时，在接下来的废弃动作进行之前显示错误信息 ( 元件已
满 )。

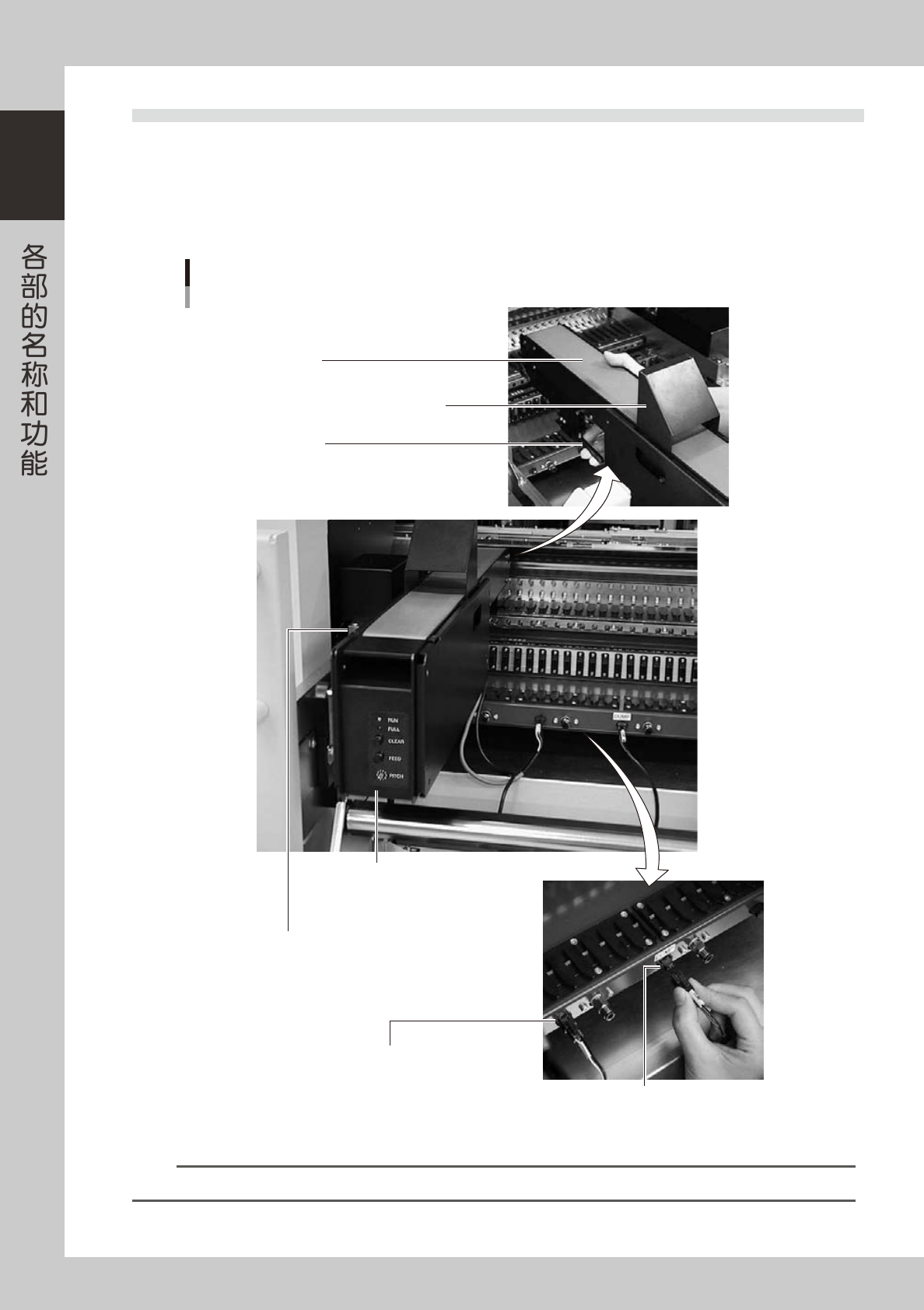

下面，介绍废弃站各部的名称与功能。
夹紧杆
握住此夹紧杆，将废弃站固定在送料器架上。
DUMP线束(信号线)
废弃站用信号线束。
FEEDER线束(电源线)
废弃站用电源线束
手动面板
可以进行状态的显示、间距传送、
计数清除、传送间距的设置。
满载传感器 (选购件)
传送带传送废弃元件到达此位置时，
传感器感应后显示错误信息。
传送带
传送被废弃的元件。
安全盖
各部的名称与功能
25122-L4-00
n
要点
有关 QFP 废弃站的详细使用方法，参阅选件手册。
1-35
1
9.3 回收载盘
回收载盘，是不会损伤元件回收识别相机检出的不良元件用的载盘。回收载盘安装在 sATSII( 以下简称 sATS) 中
的指定位置，作为回收不良元件的载盘使用。

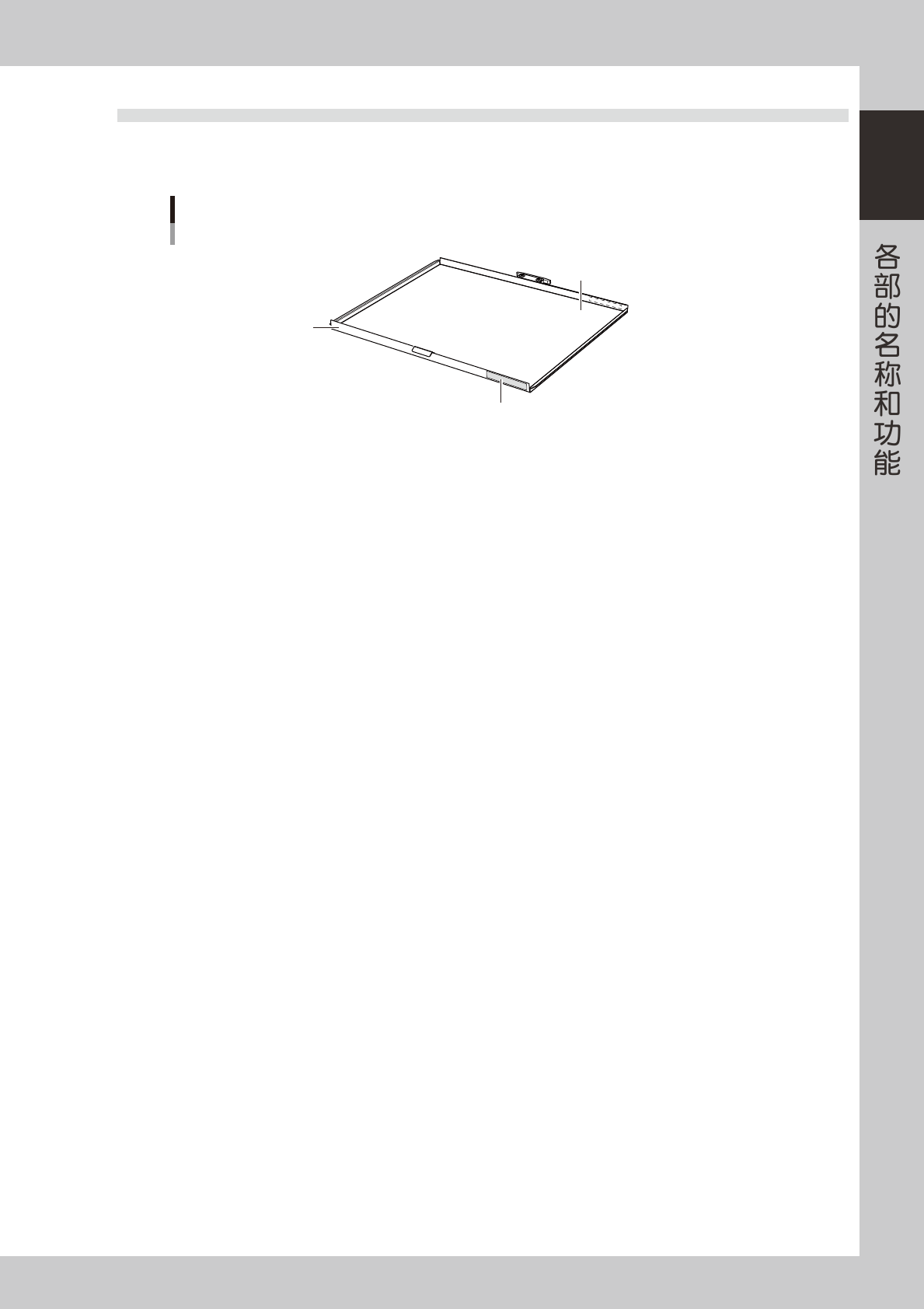

回收载盘
贴有粘性透明胶垫
比标准的载盘高
黄色标贴 (前后)
25125-L4-00
■ 回收载盘的安装位置
‧
回收载盘的安装位置，出厂时默认指定为载料箱 1 的第 15 层 ( 使用载料箱 2 时为第 30 层 )。通过更改「机器设置」可以
改在任意位置。
‧
为区分回收载盘和其它载盘，回收载盘上贴有黄色标贴。使用之前，务必打开 sATS 的柜门确认贴有黄色标贴的载盘是否
安装在指定的位置。
■ 注意事项
‧
回收载盘只能在 B 工作台使用。在 A 工作台发生不良时，使用丢弃位置或废弃站。
‧
向回收载盘的丢弃动作，只能在自动运行过程中执行。执行辅助调整或复位动作时，即使在数据上被指定为「回收装置」，
也会向丢弃位置 ( 废气箱 ) 丢弃。
■ 可以使用回收载盘的元件尺寸
‧
可以使用回收载盘的元件最大尺寸 (XY) 在机器数据中有设置。默认值为贴片机可以使用的最大元件尺寸。
‧
载盘间距为 12.5mm 时，可以回收的元件高度为 8.5mm ；载盘间距为 25mm 时，可以回收的元件高度为 15mm。
被回收的元件的放置间隔和回收数，根据最大尺寸自动计算。放置间隔不论元件的大小一律为等间隔。想要更改回收数时，
必须更改机器设置中的最大元件尺寸 (X、Y)。
■ 回收时需注意的元件
‧
变压器、PGA、EPROM、石英晶体谐振器等元件可能会在载盘上移动。
‧
重心高出载盘边框部的元件，可能会因振动被抛出载盘。
‧
对载盘胶垫的粘贴面接触面小的元件或铝电解电容器等的接触面有偏差的元件，可能会在载盘上移动。
‧
接触面无凹凸，与粘性胶垫之间紧密接触的晶片元件等，会因粘得过牢，导致揭下元件时损伤元件。
