1-35
1
9.3 回收载盘
回收载盘，是不会损伤元件回收识别相机检出的不良元件用的载盘。回收载盘安装在 sATSII( 以下简称 sATS) 中
的指定位置，作为回收不良元件的载盘使用。
回收载盘
贴有粘性透明胶垫
比标准的载盘高
黄色标贴 (前后)
25125-L4-00
■ 回收载盘的安装位置
‧
回收载盘的安装位置，出厂时默认指定为载料箱 1 的第 15 层 ( 使用载料箱 2 时为第 30 层 )。通过更改「机器设置」可以
改在任意位置。
‧
为区分回收载盘和其它载盘，回收载盘上贴有黄色标贴。使用之前，务必打开 sATS 的柜门确认贴有黄色标贴的载盘是否
安装在指定的位置。
■ 注意事项
‧
回收载盘只能在 B 工作台使用。在 A 工作台发生不良时，使用丢弃位置或废弃站。
‧
向回收载盘的丢弃动作，只能在自动运行过程中执行。执行辅助调整或复位动作时，即使在数据上被指定为「回收装置」，
也会向丢弃位置 ( 废气箱 ) 丢弃。
■ 可以使用回收载盘的元件尺寸
‧
可以使用回收载盘的元件最大尺寸 (XY) 在机器数据中有设置。默认值为贴片机可以使用的最大元件尺寸。
‧
载盘间距为 12.5mm 时，可以回收的元件高度为 8.5mm ；载盘间距为 25mm 时，可以回收的元件高度为 15mm。
被回收的元件的放置间隔和回收数，根据最大尺寸自动计算。放置间隔不论元件的大小一律为等间隔。想要更改回收数时，
必须更改机器设置中的最大元件尺寸 (X、Y)。
■ 回收时需注意的元件
‧
变压器、PGA、EPROM、石英晶体谐振器等元件可能会在载盘上移动。
‧
重心高出载盘边框部的元件，可能会因振动被抛出载盘。
‧
对载盘胶垫的粘贴面接触面小的元件或铝电解电容器等的接触面有偏差的元件，可能会在载盘上移动。
‧
接触面无凹凸，与粘性胶垫之间紧密接触的晶片元件等，会因粘得过牢，导致揭下元件时损伤元件。
1-36
1

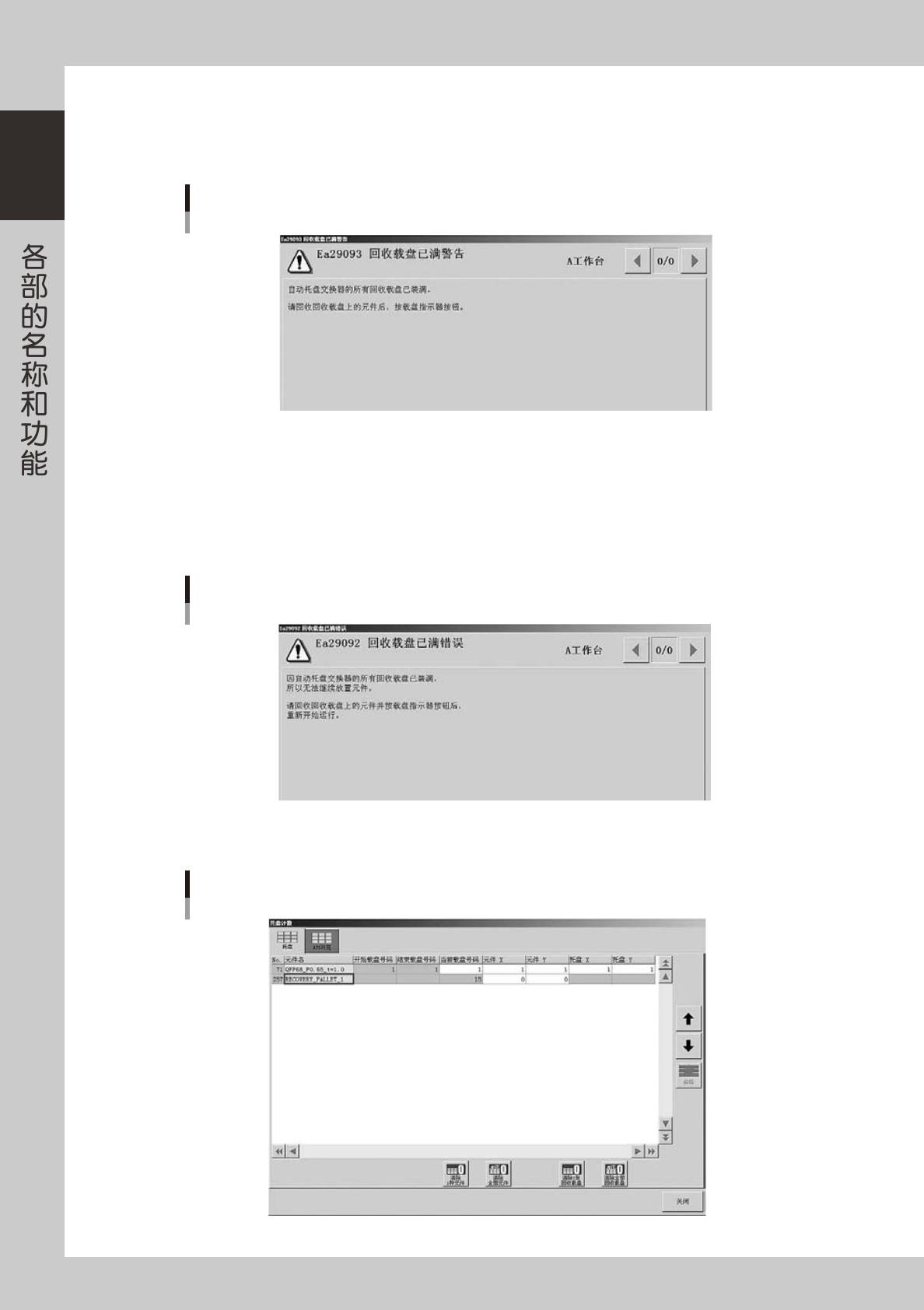

■ 运行过程中会发生的错误与解决方法
Ea29093 ：回收载盘已满警告
所有回收载盘已装满时显示以下警告。继续运行直至下次丢弃动作。
回收载盘已满警告
26105-L4-00
Ea29092 ：回收载盘已满错误
所有回收载盘已装满，无法继续向回收载盘丢弃元件时，发生以下错误。贴片机会停止运行，此时必须按照以下步骤恢复运行。
1.取出回收载盘并取下元件后，将回收载盘放回原位。
2.按闪烁的指示器按钮清除计数。( 在如下所示「托盘计数」画面也可以清除 )
3.解除贴片机的紧急停机状态后，按「RUN」按钮重新开始运行。
回收载盘已满错误
26106-L4-00
清除回收载盘的计数，除了使用上述指示器按钮以外，还可以在生产设计画面的 [ 托盘计数 ] 按钮画面也可以清除。
回收载盘的清除
26107-L4-00
1-37
1
Ea29094 ：自动托盘交换器的载盘安装错误
抽出回收载盘失败时显示。打开 sATS 的柜门，确认载盘和载料箱的位置是否正确。
■ 其它错误
No.
错误名 错误内容
Ea3989
回收载盘的设置错误
作为载料箱 N 号用回收载盘所设置的载盘号码，不是载料箱 N 号的载盘
号码。
Ea3990
回收载盘的设置错误
机器设置中的设置为「回收载盘 ：有」，但回收载盘号码却 1 个也没有
设置。
Ea3991
禁止访问回收载盘
在 A 工作台吸附的元件，其设置为向回收载盘丢弃。( 但 A 工作台无法
访问 sATS)
Ea3992
回收载盘的元件尺寸错误
向回收载盘丢弃的元件尺寸 XY 超过了回收载盘可以放置的最大元件尺
寸 XY。
Ea3993
回收载盘的元件尺寸错误 向回收载盘丢弃的元件厚度超过了回收载盘可以放置的最大元件厚度。
Ea3994
禁止使用回收装置 丢弃方法的设置为「回收装置」，但废弃站和回收载盘都无法使用。
Ea3995
回收载盘干扰错误
供给元件用的载盘和回收载盘可能会发生干扰，必须考虑载盘上的元件
厚度等因素。
n
要点
关于更改机器设置中参数的方法，请参阅另册「YS 系列程序设计手册」。
