1-37
1
Ea29094 ：自动托盘交换器的载盘安装错误
抽出回收载盘失败时显示。打开 sATS 的柜门，确认载盘和载料箱的位置是否正确。
■ 其它错误
No.
错误名 错误内容
Ea3989
回收载盘的设置错误
作为载料箱 N 号用回收载盘所设置的载盘号码，不是载料箱 N 号的载盘
号码。
Ea3990
回收载盘的设置错误
机器设置中的设置为「回收载盘 ：有」，但回收载盘号码却 1 个也没有
设置。
Ea3991
禁止访问回收载盘
在 A 工作台吸附的元件，其设置为向回收载盘丢弃。( 但 A 工作台无法
访问 sATS)
Ea3992
回收载盘的元件尺寸错误
向回收载盘丢弃的元件尺寸 XY 超过了回收载盘可以放置的最大元件尺
寸 XY。
Ea3993
回收载盘的元件尺寸错误 向回收载盘丢弃的元件厚度超过了回收载盘可以放置的最大元件厚度。
Ea3994
禁止使用回收装置 丢弃方法的设置为「回收装置」，但废弃站和回收载盘都无法使用。
Ea3995
回收载盘干扰错误
供给元件用的载盘和回收载盘可能会发生干扰，必须考虑载盘上的元件
厚度等因素。
n
要点
关于更改机器设置中参数的方法，请参阅另册「YS 系列程序设计手册」。
第 2 章 基本操作
目录
1. 操作前须知事项 2-1
1.1 解除紧急停机的方法 2-1
1.2 清除错误警告的方法 2-2
1.3 具有代表性的错误信息和处理方法 2-3
2. 操作画面和各种按钮 2-8
2.1 操作画面的基本构成 2-8
2.2 生产设计画面 2-11
2.3 装置画面 2-13
3. 开机和关机 2-19
3.1 作业前的点检 2-20
3.2 开机 2-21
3.3 暖机运行 2-23
3.4 传送装置的调节 2-25
3.4.1 作业流程 2-26
4. 元件供给装置的准备 2-29
4.1 带式送料器 2-29
4.1.1 料带的安装 2-29
4.1.2 料带传送间距的设置 2-34
4.1.3 安装在贴片机上 2-38
4.2 宽幅多杆式送料器 2-39
4.2.1 传料轨与料杆的安装 2-39
4.2.2 安装在贴片机上 2-42
4.3 托盘交换器 (sATSII) 2-43
4.3.1 将元件托盘装入载盘 2-44
4.3.2 将载盘装入载料箱 2-45
4.3.3 在运行中更换载料箱或载盘 2-47
5. 贴片机侧的设置 2-49
5.1 元件供给形态的设置 2-49
5.2 动作确认 2-54
2-1
2
1.操作前须知事项
操作贴片机之前必须了解解除机器紧急停机状态的方法和清除错误警告的方法。
■ 机械操作上的注意事项
‧运行中切勿切断气源。因机器会不受控制而运行，容易造成误动作。
‧进行保养作业前，必须确认汽缸内已不存在空气压力。
■ 停电时的注意事项
如果在自动运行中停电，必须将主控开关置于 OFF 状态，以防止重新通电后发生误动作以及机器受到损坏。
此外，如果有基板等遗留在机器中，必须取出。
1.1 解除紧急停机的方法
必须按照下列步骤解除机器的紧急停机状态。
1
将紧急停机按钮旋至原位。
紧急停机按钮被按下时，只需向右旋转便可解除紧急停机状态。
2
确认周边安全。
为保障解除紧急停机状态后的运行能在安全状态下进行，需确认周围的安全状态。
3
按「READY」按钮。
按「READY」按钮，使伺服使能。
c
注意
使用「READY」按钮时，如果左边的「ACTIVE」按钮不为亮灯状态，则「READY」按钮无效。

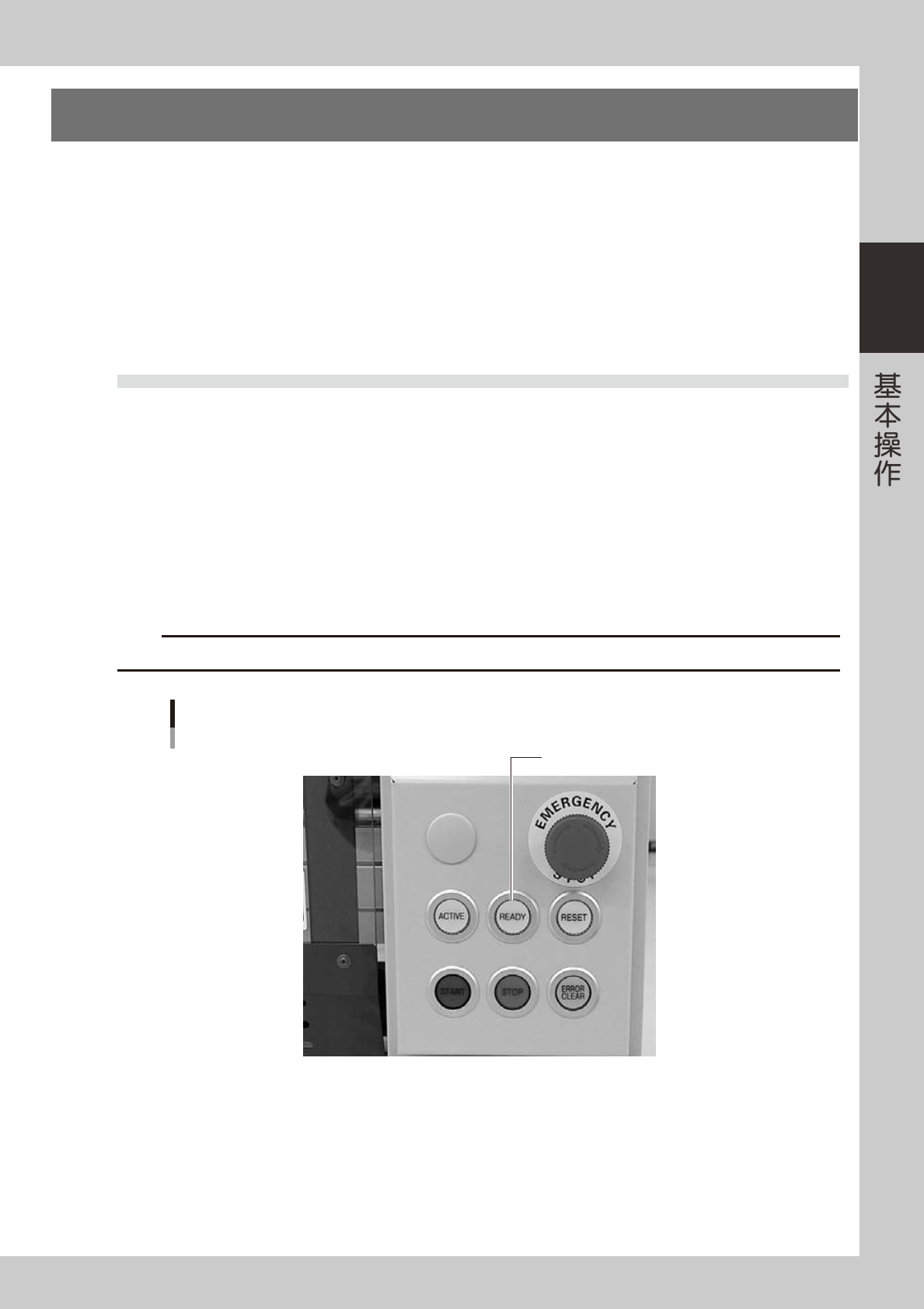

「READY」按钮
按此按钮，使伺服使能
25200-L4-00
4
确认显示内容。
确认指示灯中的红色指示灯已熄灯，操作画面左上角 ( 状态区域 ) 的紧急停机显示已消失。
