2.操作画面和各种按钮
操作机器之前，必须充分了解软件系统画面的基本构成和操作方法。
2.1 操作画面的基本构成
YS 系列的操作画面由「状态区域」、「按钮区域」、「自由区域」构成。
按钮区域1
按钮区域2 按钮区域3
状态区域

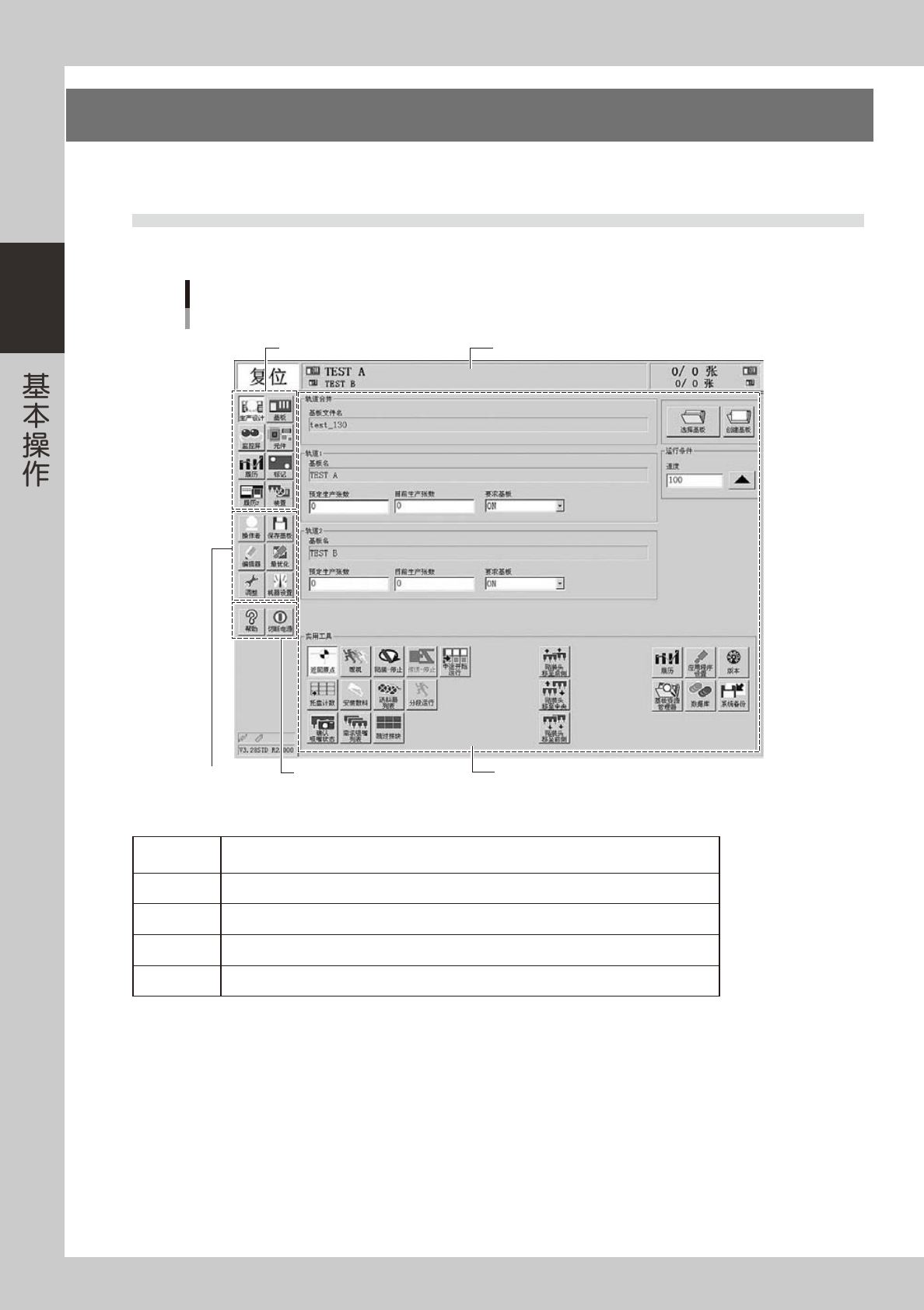

画面构成示例
以双轨贴片机的生产设计画面为例
自由区域
26200-L4-10
■ 画面上的各区域
状态区域
左端显示当前的机器状态 ; 中央显示所选基板的名称 ; 右端显示基板的生产张数。
( 在双轨贴片机中，使用两条轨道进行生产时，以上下两行分别显示各轨道的基板名和生产张数。)
按钮区域
1
可选择主要的操作菜单。随着所选按钮，「自由区域」的画面内容自动切换。
按钮区域
2
调用辅助功能的按钮。
按钮区域
3
有帮助画面的 [ 帮助 ] 按钮和关闭机器电源的 [ 切断电源 ] 按钮。
自由区域 显示由菜单按钮选择的操作画面。
2-9
2
■ 各种按钮和输入框
操作画面上设置有各种按钮、选项卡、输入框等。
1
1
2
3
4
6

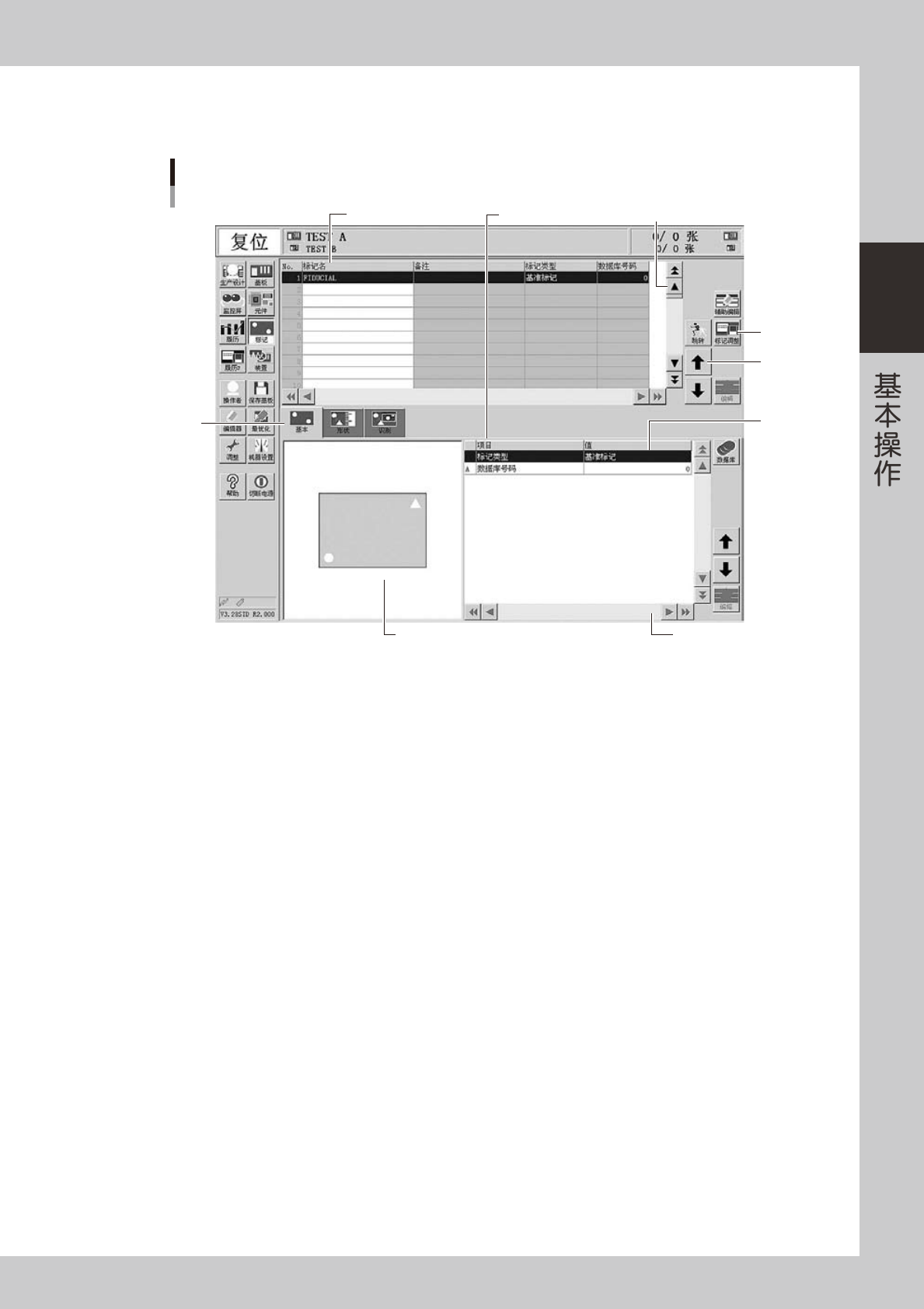

操作画面示例
标记画面
参数列表数据No.列表
5
26201-L4-00
1. 滚动条 & 按钮 ( 纵、横 )
查阅数据 No. 列表、参数列表时，当前画面无法完全显示所有项目时使用。
2. 操作按钮
根据目的，打开次项操作画面和对话框时使用。
3. 行移动按钮
查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
4. 参数输入框
在此可选择和输入参数。用键盘操作时，双击即可编辑。
5. 选项卡
选择选项卡，可以切换至参数的输入画面。
6. 辅助画面
用插图等形式显示对参数的输入有帮助的信息。参数列表的编号与辅助画面内的字母对应。
轨道切换按钮 ( 双轨 )
双轨贴片机中使用两条轨道进行生产时显示。将想要操作的轨道切换至操作画面中时使用。
2-10
2

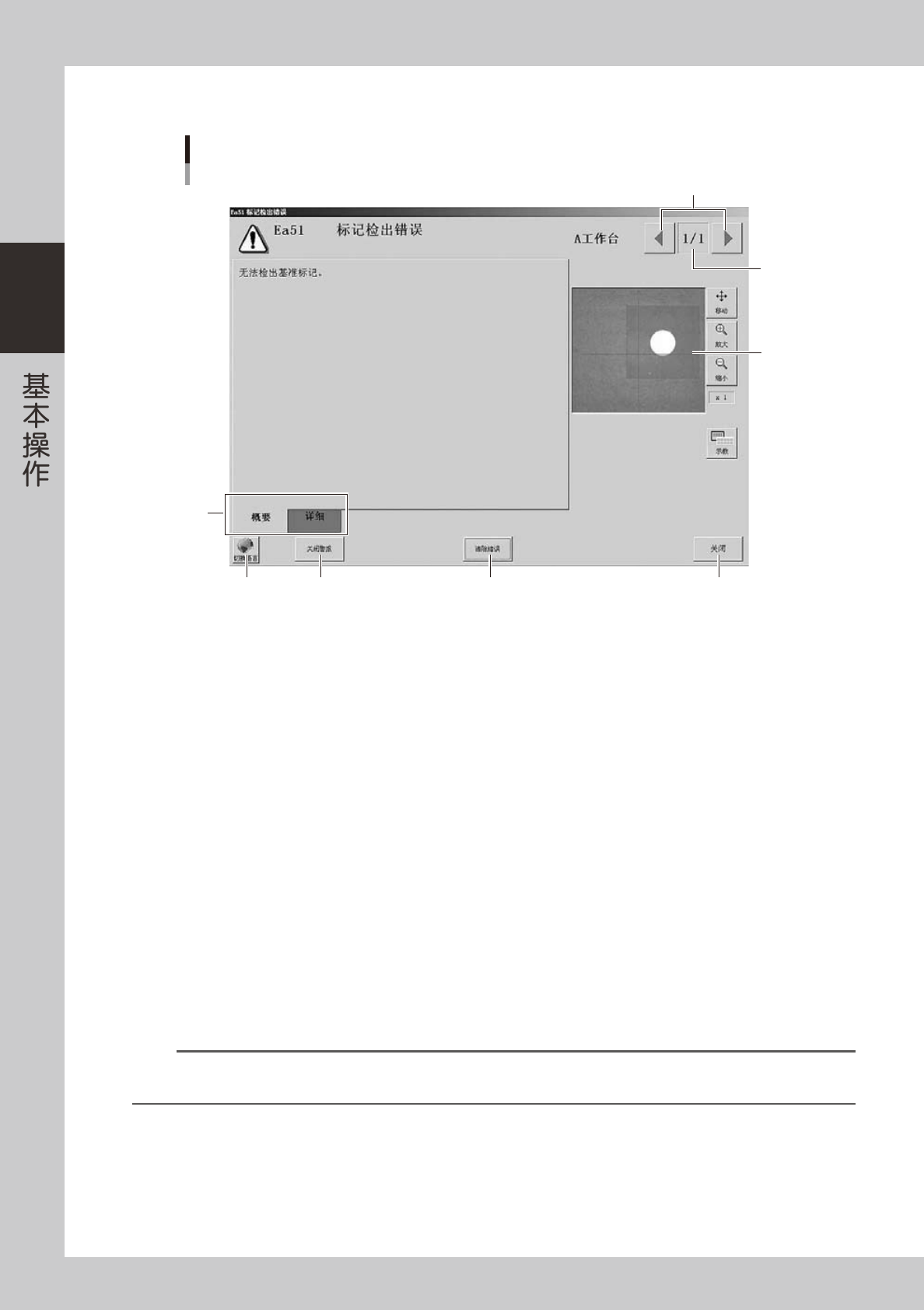

错误画面
错误画面的构成示例
2
3
6 7
4 5
标记检出错误
1
错误切换按钮
26202-L4-00
1. 显示错误数量
显示当前的错误和错误总数。发生多个错误时，按左右的错误切换按钮，切换至其它错误画面。
2. 信息切换选项卡
概要
显示适合操作人员用的信息。
详细
显示适合管理人员、维修保养人员用的信息。无信息，则不显示此选项卡。
3. 显示识别图像 ( 在吸附元件、识别标记时的错误警告画面中显示 )
进行元件吸附、标记识别等图像处理，发生错误时，显示错误图像。
4. [ 关闭警报 ]
关闭蜂鸣器。
5. [ 清除错误 ]
清除发生的错误。
6. [ 语言切换 ] 按钮
可以切换对话框中所显示的语言种类。
7. [ 关闭 ] 按钮
不清除错误，直接关闭对话框。
参考
按 [ 关闭 ] 按钮关闭错误画面后，按 [ 监控屏 ] 按钮，打开「生产」选项卡，可确认错误发生的位置。按「生产」监控画面的
[ 显示错误 ] 按钮，可显示错误信息。关于「生产」监控画面，参阅第 3 章「开始生产和结束生产」。
