2-12 2 按钮名 功能 11 分段运行 首件贴装、试贴装以及分析不良原因时，想要在目的位置暂停时使用。 12 送料器列表 进行生产准备时，可以确认当前将要生产的元件种类和安装位置。 使用双轨进行生产时，显示两条轨道用的元件种类和安装位置。 13 安装散料 目前尚不能使用。 14 托盘计数 本机不能使用。 15 确认吸嘴状态 想要取得芯片元件用吸嘴前端的状态时，可以确认吸嘴前端的脏污状态。 16 需求吸嘴列表 显示当前需要使用的吸…
2-11
2

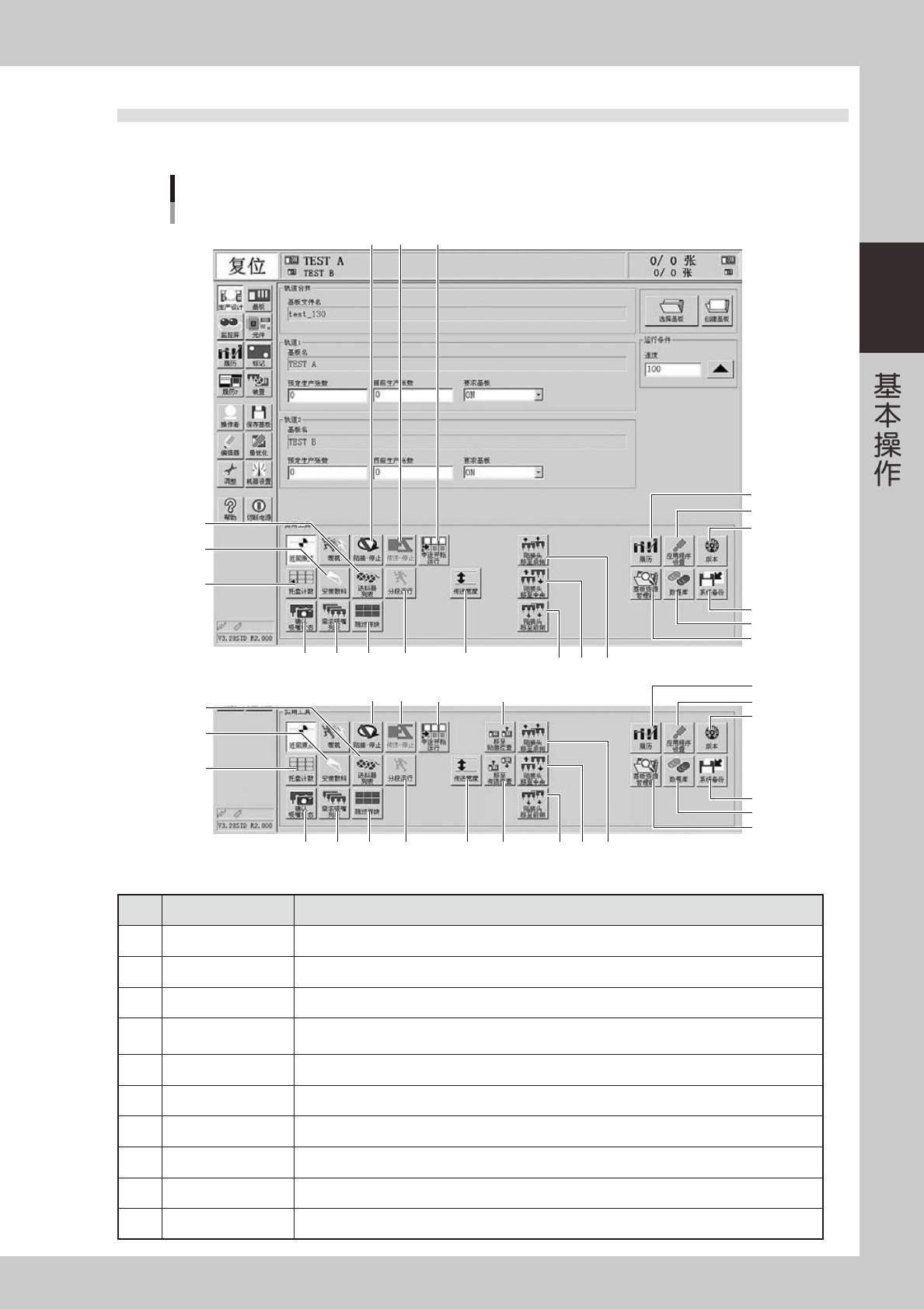

2.2 生产设计画面
下面，介绍「生产设计」画面中各个按钮的内容。
「生产设计」画面
2
3
4
5
6
7 8
9
1011
12
1715
14
13
18
19 20 21 22
16
2
1
3
4
5
6
7 8 9
10
12
11
13
1615
14
20 21 22
17
■ 双轨/单轨
■ 双段传送台
1
26203-L4-10
按钮名 功能
1
履历 可以进行生产履历的保存及履历
1
、
2
项目中必要项目的选择、保存、清除和媒体的取出。
2
应用程序设置 可以设置有关机器的画面显示、添加 / 删除操作者、设置密码等。
3
版本 显示应用软件、系统等的版本信息。
4
系统备份
可以进行机器运行时必要的机械坐标、精度信息、选配装置信息、基本坐标等复原机器时必要数据的
备份和还原操作。
5
数据库 可以备份或还原有关生产所需的元件和标记信息的数据库，以及设置数据库的所在位置。
6
基板资源管理器 可以进行基板程序的移动、备份、还原、复制等。
7
贴装 - 停止 可以确认贴装结果，也可以使基板不流入下游机。
8
传送 - 停止 贴装的基板传向下游机后机器停止运行。
9
中途开始运行 贴装中，由于某种原因使机器停机并复位后，想要继续在下一个贴装位置开始贴装时使用。
10
传送宽度 可以调节传送宽度 ( 单轨、双段传送台的贴片机 )
2-12
2
按钮名 功能
11
分段运行 首件贴装、试贴装以及分析不良原因时，想要在目的位置暂停时使用。
12
送料器列表
进行生产准备时，可以确认当前将要生产的元件种类和安装位置。
使用双轨进行生产时，显示两条轨道用的元件种类和安装位置。
13
安装散料 目前尚不能使用。
14
托盘计数 本机不能使用。
15
确认吸嘴状态 想要取得芯片元件用吸嘴前端的状态时，可以确认吸嘴前端的脏污状态。
16
需求吸嘴列表 显示当前需要使用的吸嘴列表。
17
跳过拼块
读入扩展了拼块的基板程序时有效。
按此按钮，显示「拼块跳过设置」对话框，可以
以拼块为单位设置是否要跳过贴装。
18
移至贴装位置 为在顶板上设置顶针，将传送装置移至贴装位置。( 只有双段传送台的贴片机才显示 )
19
移至传送位置 以手动方式传入基板时，使传送轨对齐传送位置。( 只有双段传送台的贴片机才显示 )
20
贴装头移至前侧 使
AB
两个贴装头移至贴片机的前侧。
21
贴装头移至中央 使
AB
两个贴装头移至贴片机的中央。
22
贴装头移至后侧 使
AB
两个贴装头移至贴片机的后侧。
2-13
2

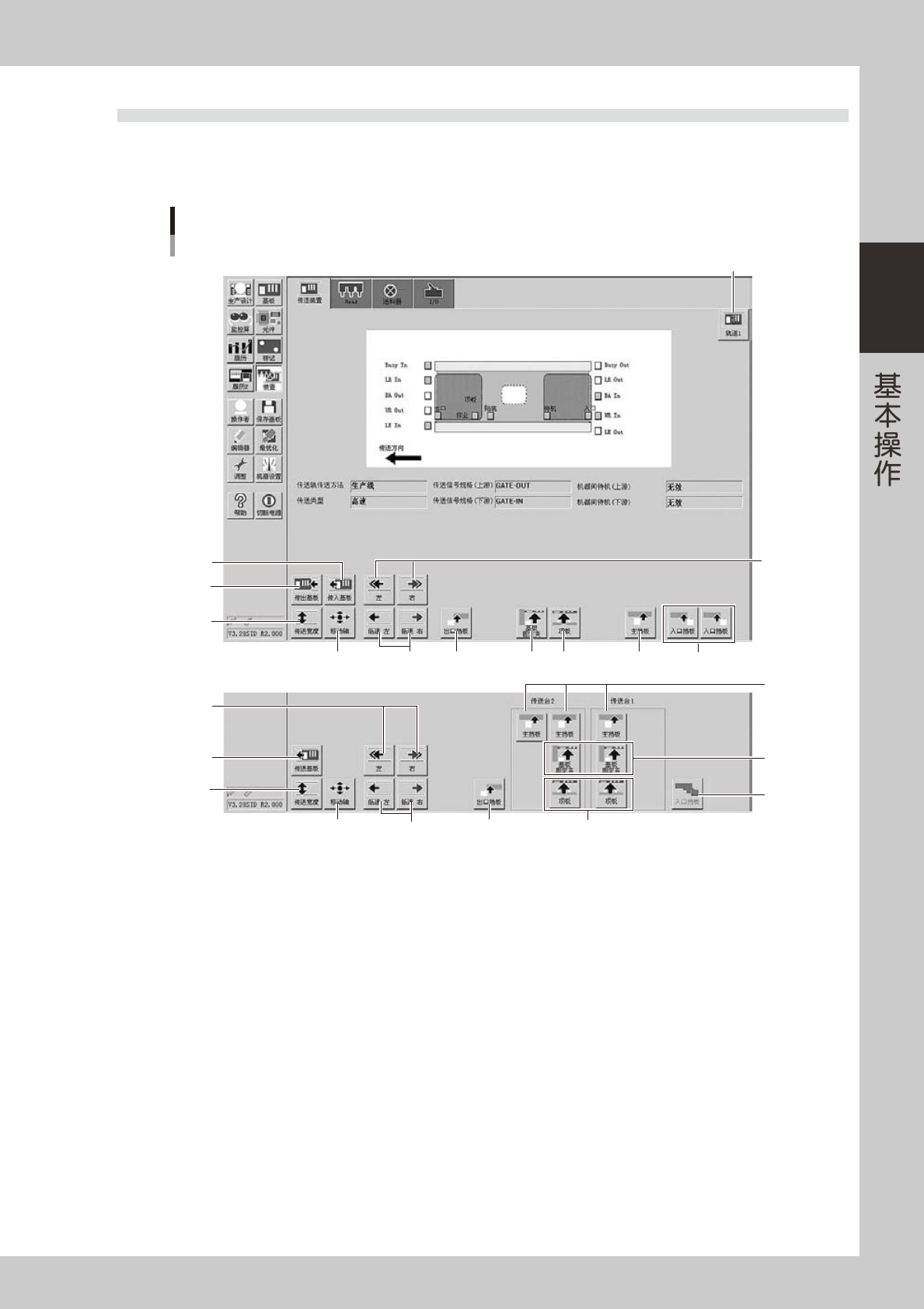

2.3 装置画面
下面，介绍「装置」画面内的手动操作按钮。
■ 传送装置手动操作
传送装置手动按钮
■ 双轨/单轨
■ 双段传送台
2
4
6
75
9
10
11
12
8
4
2
1
6
5
3
7
8 10 11 9 12
26204-L4-10
1. 传送轨切换按钮 ( 双轨 )
切换轨道 1 和轨道 2 的显示。
2. [ 传送基板 ] 按钮 ( 双段传送台 )、[ 传入基板 ] 按钮 ( 单轨 / 双轨 )
将基板从入口或待机位置移至固定位置并固定。
3. [ 传出基板 ] 按钮 ( 单轨 / 双轨 )
解除基板的固定状态将基板移至出口挡板位置。
